Avant de procéder à l’installation:
Les installations doivent obligatoirement se conformer aux codes d’électricité nationaux et locaux.
En cas de doute concernant l’installation, contactez un électricien certifié et qualifié.
IMPORTANTES CONSIGNES DE SÉCURITÉ
a) Lire toutes les instructions.
b) Ne pas masquer ni acheminer les conducteurs exposés par le mur d’un bâtiment.
c) Ne pas placer ce système dans des endroits humides ou mouillés.
d) Pour réduire les risques d’incendies et de brûlures, ne pas installer ce système d’éclairage à des emplacements où les conducteurs exposés
risquent d’être raccourcis ou entrer en contact avec des matériaux conducteurs.
e) Pour réduire le risque d’incendies et de surchauffe, s’assurer que toutes les connexions sont bien serrées.
f) Ne pas installer de luminaires à moins de 15,25 cm (6 po) ) de rideaux ou matériaux combustibles semblables.
g) Toujours couper le courant avant de modifier le système d’éclairage, quelle que soit la modification.
CONSERVER CES INSTRUCTIONS
AVERTISSEMENT: L’élément 12380BK est compatible avec les options de montage sur les surfaces suivantes :
1. Le boîtier peut être installé sur un mur.
2. Le boîtier peut être installé sur une surface dans une armoire. La largeur minimum de l’armoire doit être de 61 cm (24 po).
3. Le boîtier peut être installé verticalement sur le côté d’une solive de plafond.
1. Pour utilisation uniquement avec des luminaires d’éclairage d’armoire Kichler® LED 24 V CC Classe 2, 5 AMP max et les accessoires
2. Couper le courant.
3. Déterminer l’emplacement pour l’installation du transformateur. Le bloc d’alimentation doit se trouver dans les 7 m (25 pi) du premier luminaire LED.
REMARQUE : Lors de la sélection de l’emplacement pour l’installation, tenir compte des critères indiqués ci-dessus.
4. Fixer le boîtier du bloc d’alimentation à l’aide du gabarit de montage et des vis fournis. Utiliser les quatre (4) vis de montage, sécurisées dans les
poteaux si possible, sinon, utiliser des ancrages appropriés adaptés au matériau du mur et au poids pendu (non fournis).
5. Le kit d’alimentation Kichler de 100 W dispose de deux sections distinctes dans le boîtier destinées à une tension de ligne et à une tension basse.
Il est important de maintenir les fils de la tension de ligne et la tension basse séparées.
6. À l’aide des entrées défonçables prédécoupées dans le boîtier métalliques, acheminer et connecter la tension de ligne de 120 V au côté principal du
bloc l’alimentation en utilisant les bornes à vis installées étiquetées, connecter le fil de ligne 120 V à la borne marquée “L:”, connecter le fil neutre de
120 V à la borne marquée “N” et connecter le fil de terre de 120 V à la borne marquée avec terre ( ). Serrer la vis correspondante sur la partie
frontale du bornier jusqu’au blocage. Voir la Fig. 1.
REMARQUE : Un connecteur de câble homologué UL doit être utilisé dans les entrées défonçables pour fournir une résistance à la traction ainsi que
la protection du fil.
7. Le nombre maximum de luminaires connectés à chaque bloc d’alimentation de 100 W doit être égal ou inférieur à la valeur nominale de
l’alimentation de 100 W.
REMARQUE : Après avoir déterminé la disposition du système, ajouter la puissance en watt de chaque composant du système ensemble pour
calculer la consommation totale du système. Les différentes puissances en watt sont marquées sur les produits. La consommation totale calculée
du système doit être égale ou inférieure à une alimentation nominale de 24 VCC, Classe 2 qui est utilisée.
8. Les luminaires du système Kichler KCL LED peuvent avoir une alimentation connectées de l’une ou l’autre des extrémités du luminaire, un côté
dispose d’un connecteur mâle et l’autre d’un connecteur femelle. Déterminer quelle extrémité de la polarité, mâle ou femelle, de l’acheminement de
votre luminaire installé devra être utilisée pour la connexion de l’alimentation.
9. Avec un câble d’alimentation de 7,62 m (25 pi) Kichler, Réf.12344WH/BK. Un côté du câble d’interconnexion dispose d’un connecteur mâle et l’autre
côté d’un connecteur femelle. Vérifier quelle extrémité sera nécessaire pour établir la connexion de l’alimentation à votre premier luminaire.
10. Raccorder le câble du connecteur d’alimentation fourni au premier luminaire et tenir le câble verticalement par rapport à la surface de montage pour
déterminer la longueur nécessaire jusqu’au boîtier du bloc d’alimentation installé à distance. Couper le câble d’interconnexion à la longueur appropriée
à votre installation en retirant le connecteur inutilisé du câble d’alimentation.
11. Tenir le câble d’alimentation par rapport à la surface de montage et déterminer le meilleur acheminement pour le câble. Si le câble doit être acheminé
d’une armoire à l’autre, tailler une encoche en V dans les panneaux latéraux de l’armoire pour maintenir le câble hors de la vue. Voir la Fig. 2.
REMARQUE : Le câble d’interconnexion est homologué UL CL2. L’installateur doit vérifier les codes locaux de bâtiment afin de déterminer s’il est
autorisé d’acheminer le fil CL2 par les murs et les plafonds.
12. Retirer l’endos des clips de retenue et fixer aux emplacements souhaités. La surface doit être propre. Insérer la vis pré-installée dans la surface de
l’armoire pour fixer le clip de retenue sur la surface. Voir la Fig. 3.
13. Passer le câble dans les clips et enclencher pour fermer.
14. Insérer l’extrémité coupée du câble d’alimentation par une entrée défonçable pré-découpée.
REMARQUE : Un connecteur de câble homologué UL (founi) doit être utilisé dans les entrées défonçables pour fournir une résistance à la traction
ainsi que la protection du fil.
15. Enlever soigneusement la gaine externe des fils rouges et noirs du bloc d’alimentation.
16. Dénuder 0,7 cm (¼ po) de l’isolation des fils rouges et noirs et connecter le côté de 24 V CC du bloc d’alimentation secondaire à l’aide des bornes à
vis installées dans le boîtier du bloc d’alimentation.
REMARQUE : LE FIL ROUGE DU BLOC D’ALIMENTATION DOIT ÊTRE CONNECTÉE AU FIL ROUGE DU CÂBLE D’ALIMENTATION ET LE FIL
NOIR DU BLOC D’ALIMENTATION DOIT ÊTRE CONNECTÉ AU FIL NOIR DU CÂBLE D’ALIMENTATION. SI LE SYSTÈME NE FONCTIONNE
PAS, REVÉRIFIER QUE CES FILS SONT CORRECTEMENT FIXÉS. DEUX CÂBLES D’ALIMENTATION PEUVENT ETRE CONNECTÉS À UN
BORNIER, SI BESOIN.
120V LINE WIRE
FIL DE LIGNE 120 V
120V LINE VOLTAGE
LIGNE DE TENSION 120 V
120V NEUTRAL WIRE
FIL NEUTRE 120 V
120V GROUND WIRE
FIL DE TERRE 120 V
BLACK WIRE
FIL NOIR
KICHLER P/N 12344BK/WH
CABLE D'ALIMENTATION DE 24 V CC
24VDC POWER CABLE
RED WIRE
FIL ROUGE

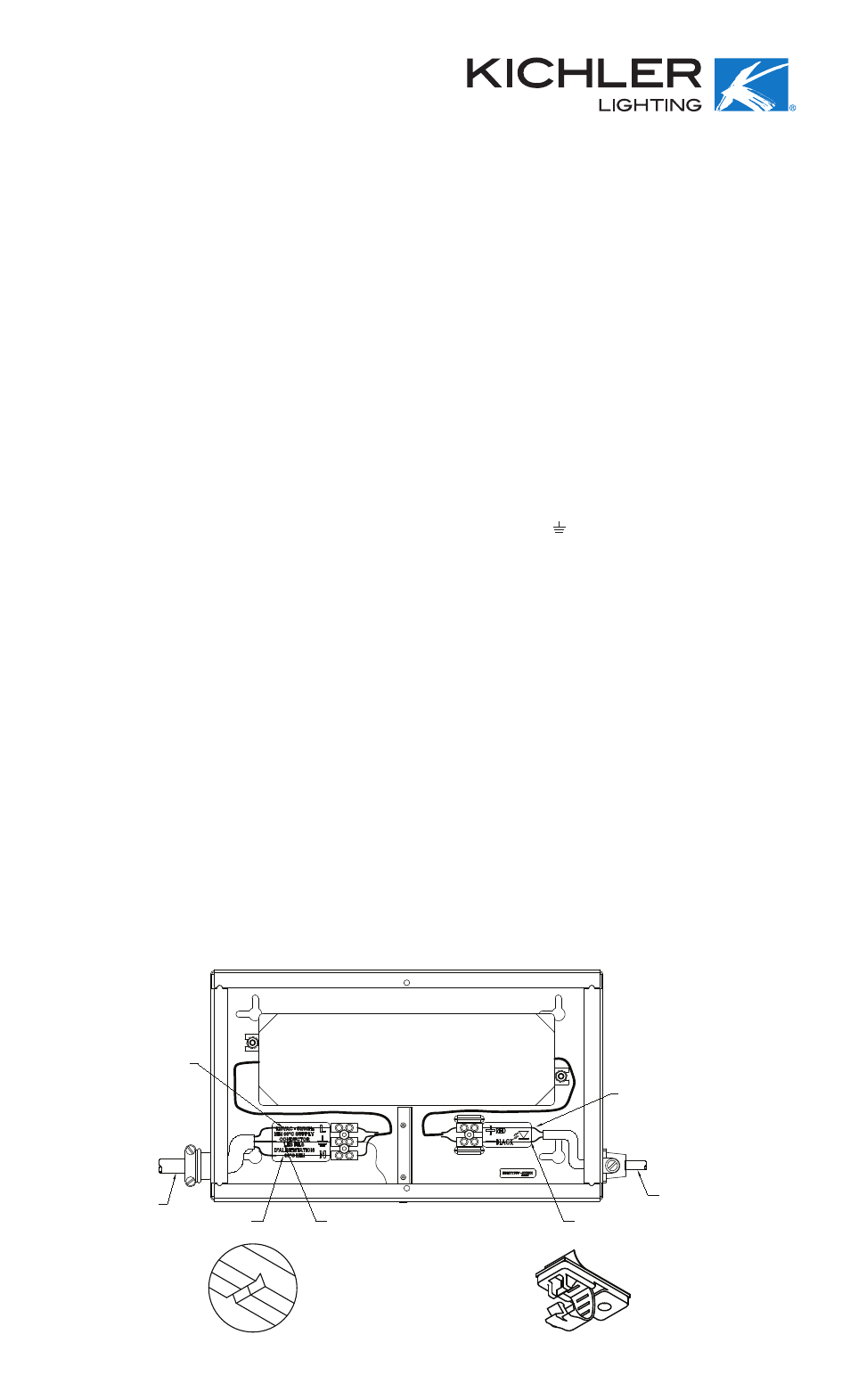

FIG. 1
FIG. 2 FIG. 3
Date Issued: 3/16/12 IS-12380-CB
BLOC D’ALIMENTATION KICHLER® DESIGN PRO 100W
INSTRUCTIONS D’INSTALLATION
12380BK
INSTRUCTIONS
For Assembling and Installing Fixtures in Canada
Pour L’assemblage et L’installation Au Canada
