POWXQG7556
FR
Copyright © 2014 VARO
P a g e
| 7
www.varo.com
Fig 1C
Fig 1D
1.
Utilisez le bouton pour fixer les mancherons sur le châssis (Fig. 1A).
2.
Levez les deux leviers de blocage pour libérer le mancheron supérieur et le plier.
3.
Poussez le levier de blocage en position fermée pour bloquer les mancherons en position
de fonctionnement (Fig. 1B).
4.
Réglez la tension en tournant le contre-
écrou à l’aide d’une clé appropriée.
5.
Fixez le collier pour câble dans la position illustrée, puis fixez le câble (Fig. 1C, Fig. 1D).
5.2

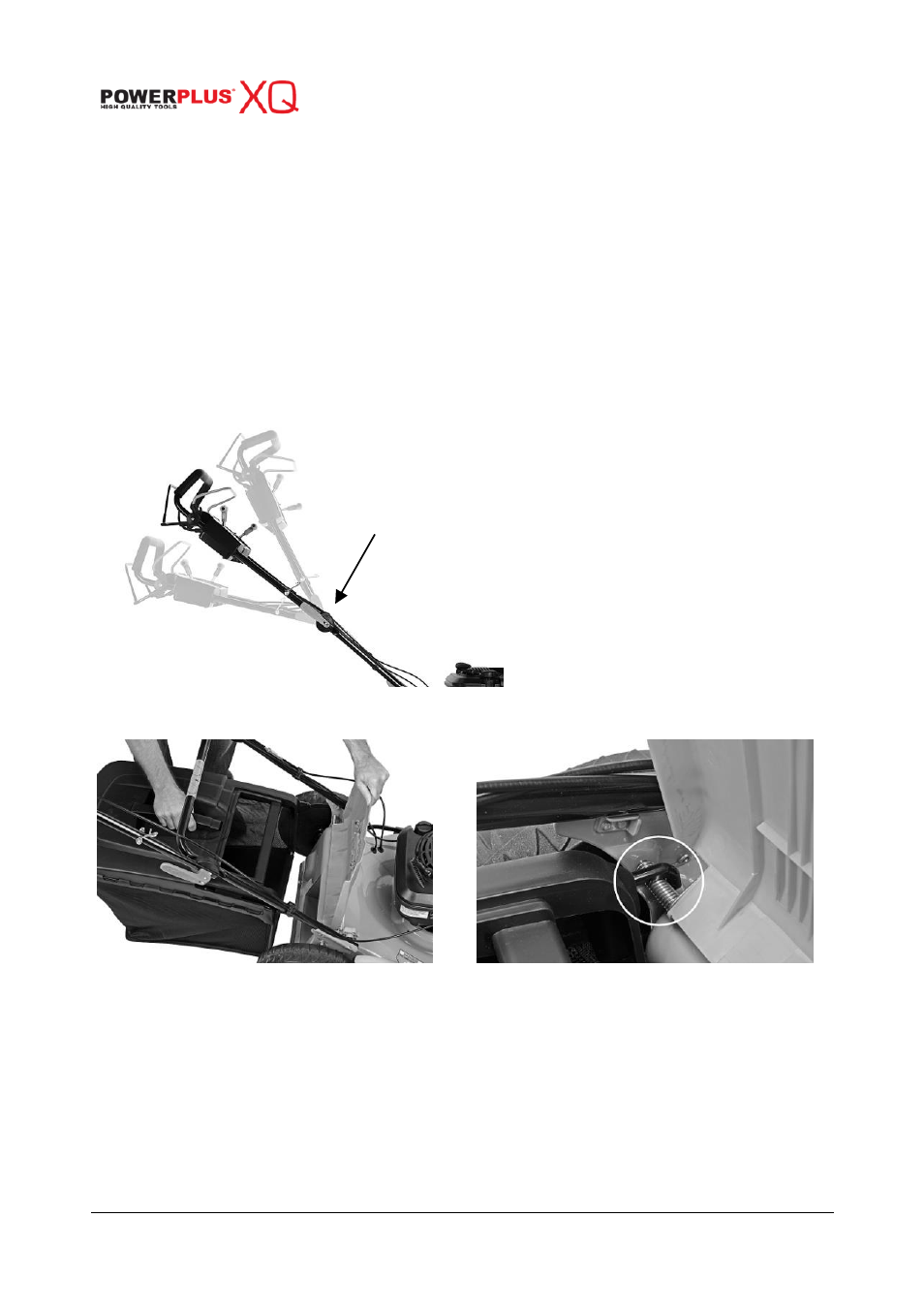

Réglage d’un angle approprié (Fig. 2)
1.
Tirez le levier de blocage pour l’ouvrir.
2.
Tournez la poignée supérieure pour actionner le pignon de réglage de l’angle et régler
selon un angle approprié dans la plage comprise entre -20º et 20º (5 positions : -20º/-
10º/0º/10º/20º) comme illustré sur la Fig. 2.
3.
Poussez le levier de blocage en position fermée pour raccorder la poignée inférieure et la
poignée supérieure.
Fig 2
5.3
Montage et démontage du sac de ramassage
Fig 3A
Fig 3B
1.
Montage
: Soulevez le capot arrière et installez le sac de ramassage à l’arrière de la
tondeuse (Fig. 3A) (Fig. 3B).
2.
Démontage : saisissez et soulevez le capot arrière, retirez le sac de ramassage.
Pignon de réglage de l’angle
-20°
20°
0°
