9.2 Installation des roues

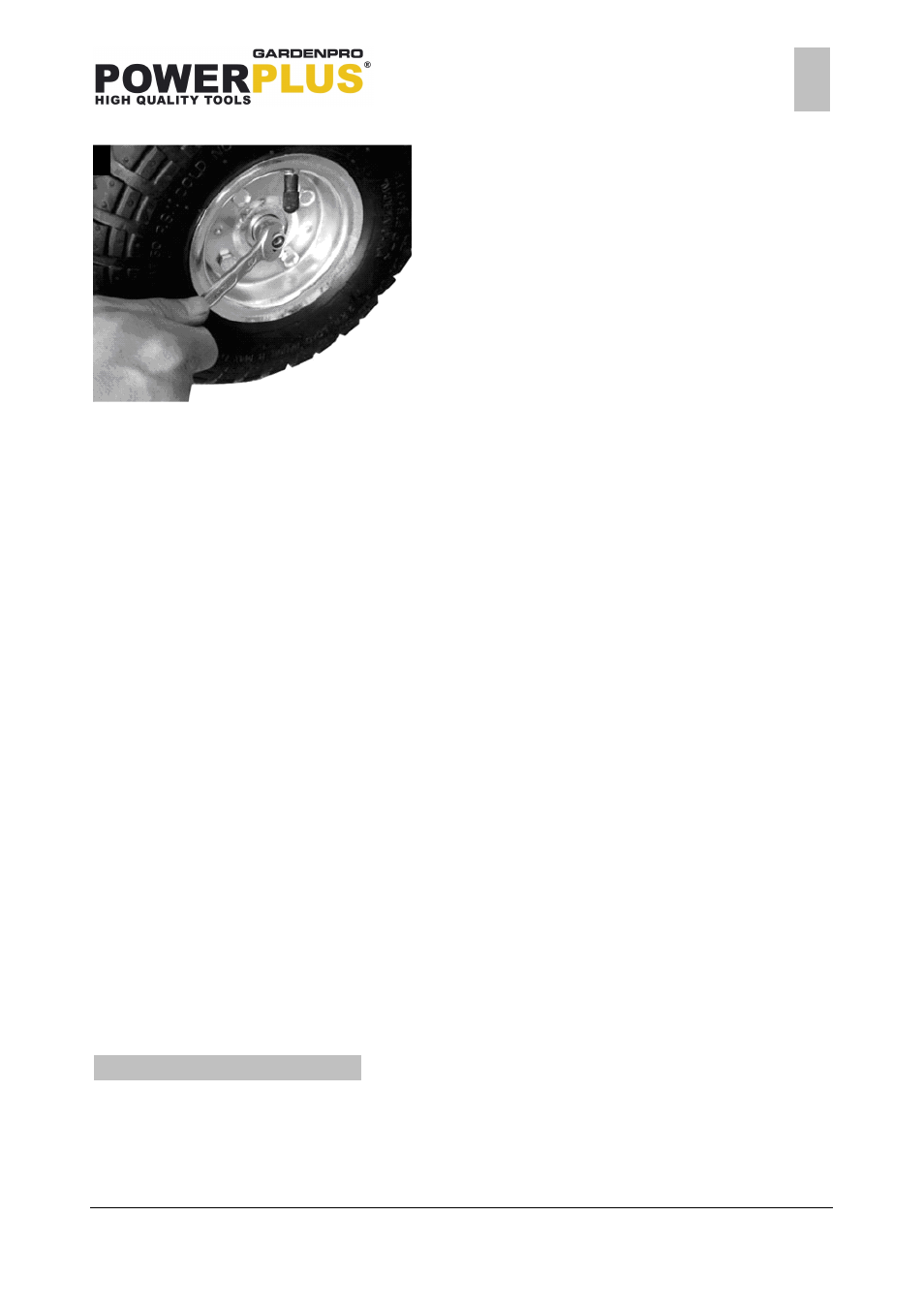

Avant de fixer les roues (photo 1, pièce 13), vous
devez desserrer une vis pour tirer l’essieu.
Installez une roue sur l’essieu et fixez-la à l’aide
de l’écrou de blocage fourni.
9.3 Fixation de la bobine
1. Installez la bobine sur une surface de niveau ; installez le dispositif de raccordement à
l’eau sur un côté de la bobine.
2. Serrez le raccord à l’aide d’une vis et d’un boulon.
3. Raccordez le flexible haute pression (photo 1, pièce 3) au dispositif de raccordement à
l’eau.
4. Installez la douille de l’autre côté de la bobine.
5. Installez ensuite la poignée latérale de ce côté de la bobine.
6. Serrez son raccord à l’aide d’une vis et d’un boulon.
7. Installez l’ensemble bobine sur le cadre supérieur et serrez les dispositifs de retenue.
8. Raccordez le flexible haute pression qui est raccordé au dispositif de raccordement à
l’eau à la sortie d’eau de la pompe.
9. Raccordez le flexible haute pression qui se trouve sur la bobine au pistolet de
pulvérisation.
9.4 Assembage du système de blocage de la bobine
1. Installez la rondelle sur le support de la goupille d’arrêt, puis dans le tube et serrez
l’écrou.
2. Installez d’abord la goupille d’arrêt dans le ressort, puis dans le support de la goupille
d’arrêt.
3. Montez l’anneau de fermeture sur la goupille d’arrêt.
4. La procédure de blocage de la bobine est terminée.
9.5 Utilisation du système de blocage de la bobine
1. Blocage
Tirez la goupille d’arrêt et faites-la tourner jusqu’à la position sur laquelle l’anneau de
fermeture peut entrer dans le support de la goupille d’arrêt. Relâchez-la et laissez-la dans
l’orifice de la bobine.
2.
Déblocage
Tirez la goupille d’arrêt du support de la goupille d’arrêt et faites-la tourner selon un angle de
90°, puis relâchez-la.
10 AVANT UTILISATION
Pour préparer votre nettoyeur haute pression en vue de son utilisation, vous devrez effectuer
ces opérations :
▪ Ajouter de l’huile dans le carter du moteur.
▪ Ajouter du carburant dans le réservoir de carburant.
▪ Raccorder le flexible haute pression au pistolet de pulvérisation et à la pompe.
