POWX093
FR
Copyright © 2013 VARO P a g e | 8 www.varo.com
6.5 Mise en place et enlèvement du manchon et mise en place des têtes de fraisage
La fraise est fournie avec un jeu de têtes de fraisage de 12 mm. Il
existe différentes têtes de fraisage pour fraiser des profils différents
dans le bois. Un exemple en serait une arête décorative sur une
plinthe. La machine est livrée avec deux manchons pour 8 mm et 12
mm. Il existe un grand nombre de têtes de fraisage pour les
différents profils. Certaines têtes de fraisage sont trop grandes pour
monter l'aspiration de poussière. Dans ce cas, il est nécessaire de
porter un masque respiratoire antipoussière.
ATTENTION: Assurez-vous que l'alimentation électrique de la
fraise est coupée. Localisez, pour le montage du manchon, le
serrage de la broche sur le devant de la fraise.

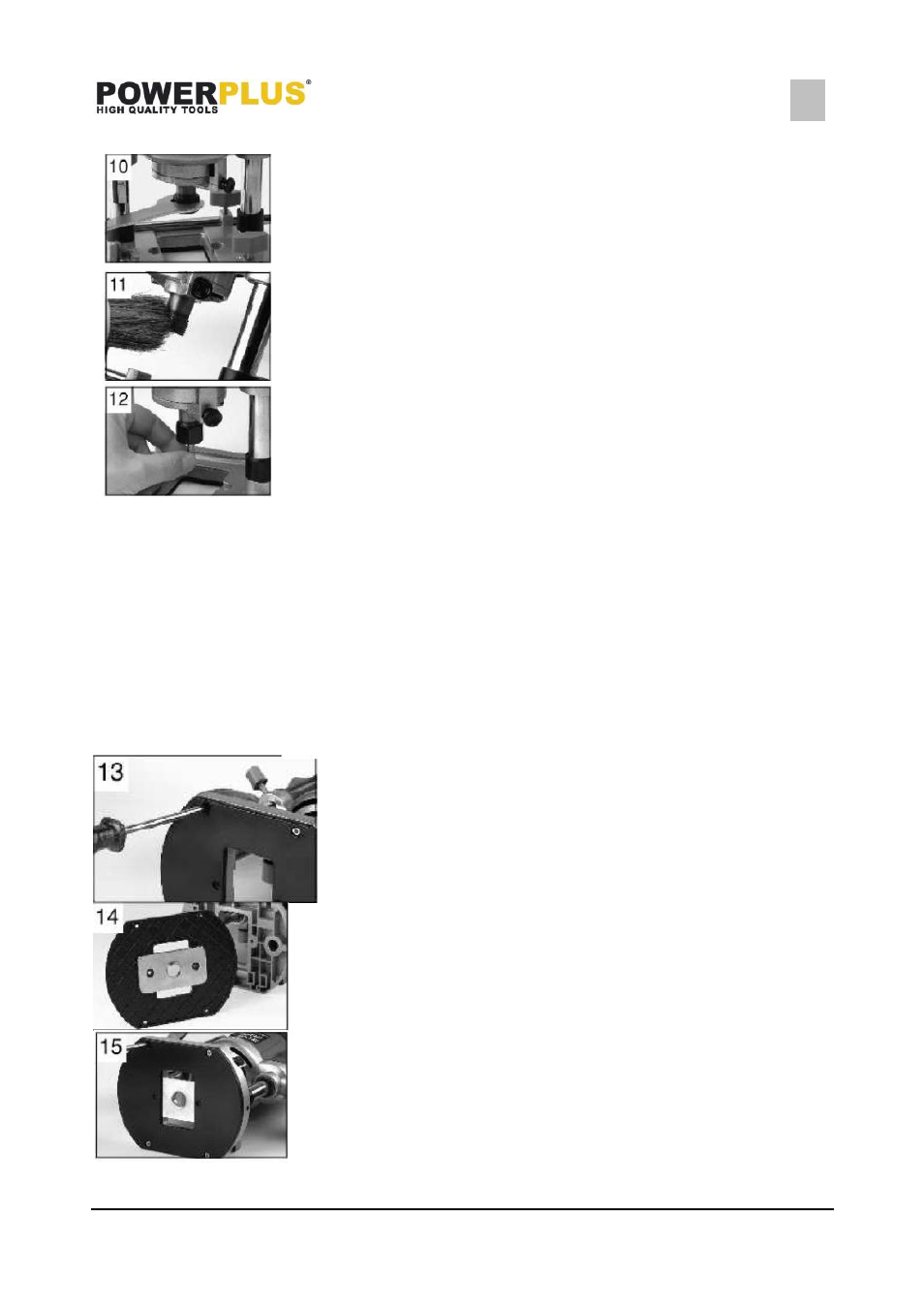

Appuyez sur celle-ci et maintenez-la enfoncée. Avec la clé fournie,
desserrez l'écrou de manchon en le tournant dans le sens inverse
des aiguilles d'une montre (Fig. 10). Retirez l'écrou de manchon.
Retirez le manchon et nettoyez la broche (Fig. 11). Placez l'autre
manchon dans la broche et resserrez l'écrou de manchon à la main.
Pour monter une tête de fraisage, desserrez l'écrou de manchon et
insérez la queue de la tête de fraisage (Fig. 12). Assurez-vous qu'au
moins 20 mm ou la moitié de la longueur de queue de tête de
fraisage entre dans le manchon.
Quand cette longueur est moindre, la tète de fraisage est instable et
peut se détacher. Poussez le serrage de broche et maintenez-le
enfoncé et serrez fermement l'écrou de manchon. Pendant le travail,
vérifiez régulièrement que l'écrou est bien serré.
ATTENTION: Manipulez les têtes de fraisage avec précautions -
elles sont aiguisées et peuvent entraîner des coupures.
ATTENTION; Avant de démarrer la machine, assurez-vous que
l'écrou de manchon est bien serré
6.6 Douille de guidage de la fraise
La douille de guidage de la fraise est fixée sur l'embase de la
fraise et permet à la machine de suivre un profil de fraisage
donné. On ne peut utiliser que des têtes de fraisage d'une
certaine grandeur.
La grandeur est limitée par la taille du trou dans la douille de
guidage de la fraise. Avec cet accessoire, la sortie
d'aspiration de poussière peut être utilisée, Placez la fraise
sur le côté pour monter la plaque de guidage. Desserrez et
enlevez les deux vis de la sortie d'aspiration de poussière et
les écrous. Enlevez les quatre vis à empreinte cruciforme
avec lesquelles l'embase de plastique est fixée sur la pièce
en fonte (Fig. 13). Attention à l'évidement dans l'embase de
plastique. Sortez la plaque de guidage avec la douille et
placez-la dans l'évidemment (Fig. 14). Alignez les trous dans
l'embase de plastique avec les trous filetés dans la pièce de
fonte et serrez fermement les quatre vis à empreinte
cruciforme (Fig. 15). Remontez la sortie d'aspiration de
poussière et bloquez-la avec les vis et les écrous.
