POW8561 FR
Copyright © 2014 VARO P a g e | 7 www.varo.com
7 DEBALLAGE ET ASSEMBLAGE
Déballez l’unité et assurez-vous que toutes les pièces sont bien là.
Remarque : Si l’une des pièces manque ou est endommagée, contactez le
revendeur.
7.1 Montage

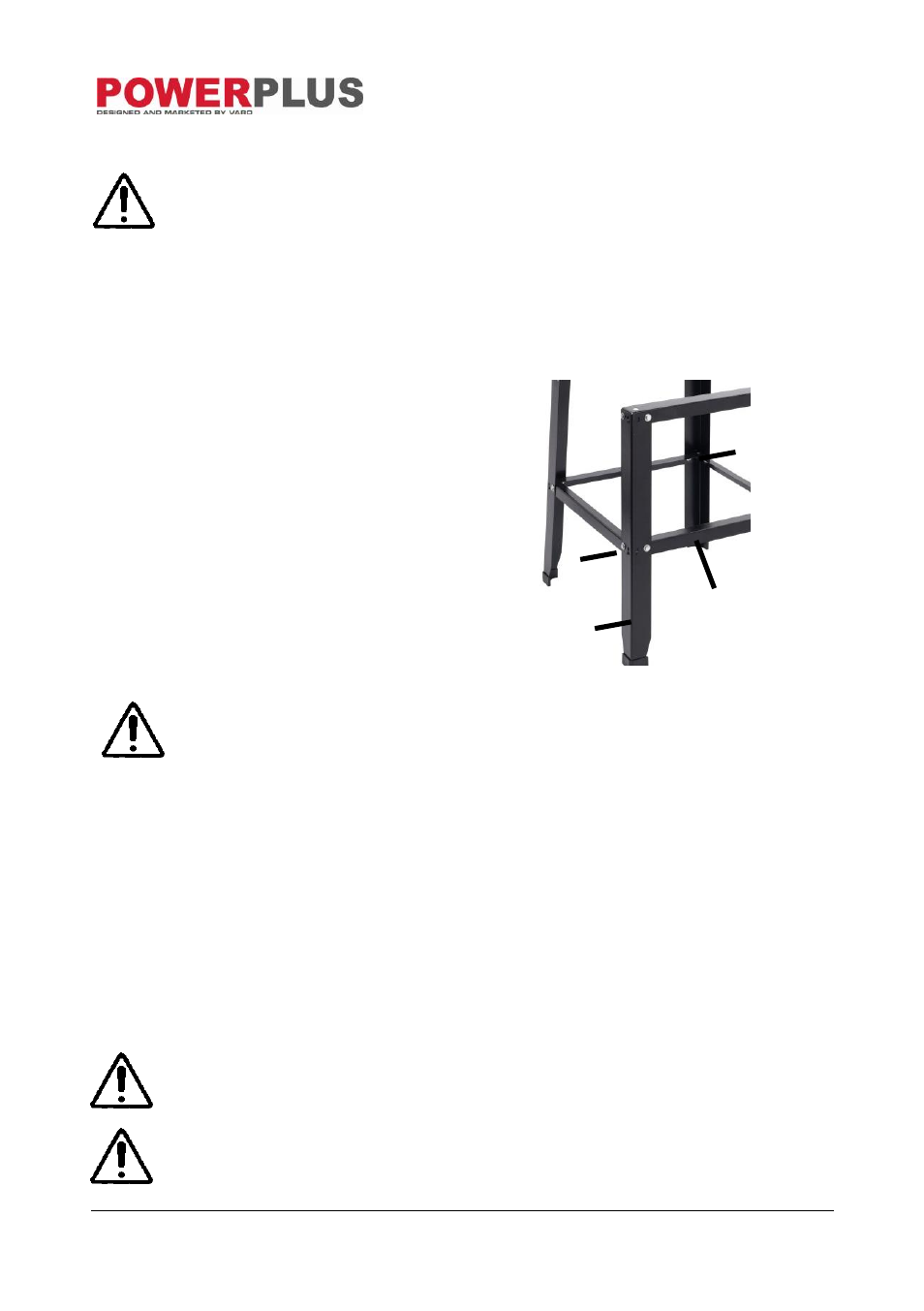

Montage du cadre de base (12) et des agrandissements et rallonges de table
Le cadre de base (12) consiste de quatre jambes de table avec des entrejambes qui doivent
être montés. Outils requis :
2 clés mixtes
1 clé Allen
 Montez les quatre jambes de table (1) avec
les quatre enjambes (2). Pour cela, fixez
chaque enjambe depuis l’intérieur avec deux
vis (3) (y compris les rondelles) et contre-
écrous (4) à chaque jambe de la table.
Les supports (17) sont fixés via les trous pour vis du châssis. (Fig. 3)
Remarque : Ne placez l'appareil que sur une surface plane antidérapante.
L'appareil ne doit pas osciller.
7.2 Montage de la butée parallèle (Fig. 4)
Insérez la butée parallèle (5) dans le rail de l’échelle de mesure. Vérifiez le réglage via
l’ouverture. Tournez le bouton pour bloquer la butée parallèle (5) en place. Afin d’obtenir une
coupe parfaitement parallèle,
vous devez vérifier l’espace entre le guide et la lame de scie à
deux endroits
à l’aide d’un mètre à mesurer.
7.3 Montage de la butée d’angle à onglet (Fig. 5)
La butée d’angle à onglet (9) se compose de deux parties – le butoir (A) et le réglage d'angle
(B) qui doivent être montés ensemble.
 Insérez le butoir (A) dans les orifices du réglage d'angle (B) avec les deux vis de réglage
(C), poussez dans la position requise et serrez les vis de réglage.
Poussez la barre glissante (D) de la butée de coupe à onglet dans la barre requise de la
surface de table.
Remarque : Si vous insérez le butoir (A) avec le côté le plus long vers le
haut ou vers le bas est déterminé par la hauteur de la pièce à ouvrager.
Les utilisateurs droitiers préfèrent pousser la butée de coupe à onglet dans
la barre de gauche de la surface de table.
1
3
4
2
