 Utilisez l’outil électrique, les accessoires, les outils rapportés ou autres en respectant ces
instructions et de la manière prescrite pou
r le type d’outil électrique concerné. Tenez
compte des conditions d’emploi et du travail à accomplir. L'utilisation d'outils électriques à
des fins autres que les applications prévues peut aboutir à des situations dangereuses.
4.5 Entretien
 Ne faites réparer votre outil électrique que par du personnel qualifié, au moyen de pièces
de rechange d’origine uniquement, de manière à préserver la sécurité de l'appareil.
5 AJUSTAGE/CHANGEMENT DES DISQUES A JANTE DIAMANTEE

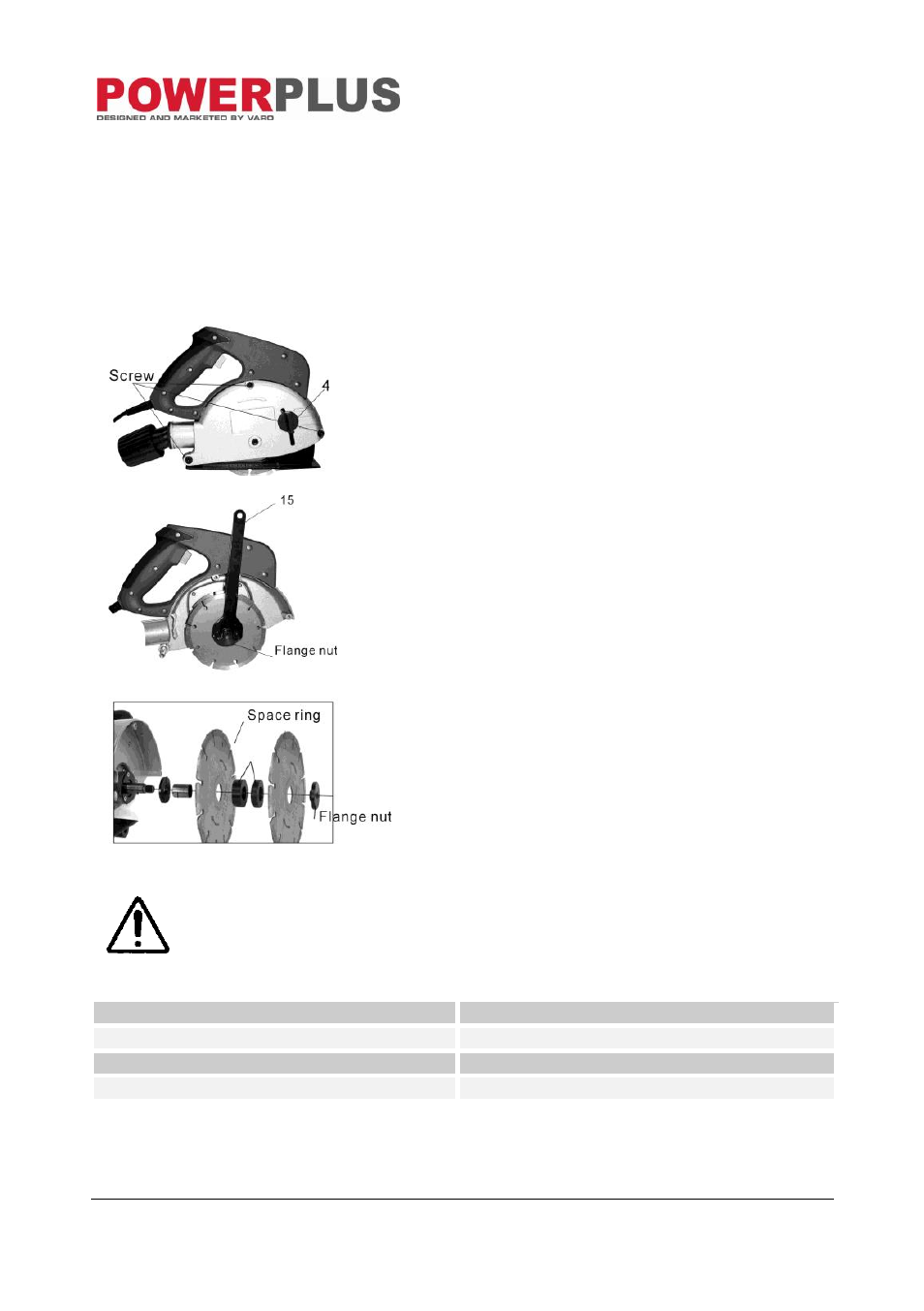

Fig 2
 Placez la machine sur un établi stable.
 Enlevez les vis au moyen de la clé Allen.
 Enlevez le bouton de verrouillage (4)
(Ne perdez pas les rondelles ni les rondelles à
ressort)
 Enlevez le capot de protection et faites pivoter le
butoir de profondeur(6) vers le bas..
 Appuyez sur le bouton de verrouillage de la
broche (12) et desserrez la flasque de serrage au
moyen de la clй а ergots. Enlevez les disques
diamant et les bagues d’espacement.
 Placez un disque diamant sur la flasque du
moteur.
 Disposez les bagues d’espacement (comme
souhaité) sur la broche et ensuite le deuxième
disque diamant.
 Appuyez sur le bouton de verrouillage de la
broche (12) et resserrez la flasque de serrage
sur la broche au moyen de la clй а ergots.
 Faites basculer le butoir de profondeur vers le
haut et remettez le bouton de verrouillage.
 Remettez les vis au moyen de la clé Allen.
(Attention! N’oubliez pas la rondelle et les
rondelles de blocage lorsque vous replacez la vis
du bouton de verrouillage du butoir de
profondeur)
Fig 3
Fig 4
ATTENTION! Remplacez toujours les disques à jante diamantée par
deux. Pour desserrer / serrer les disques: appuyez sur le bouton de
verrouillage de la broche, faites tourner le disque à la main jusqu’à ce
qu’il se bloque, desserrez / serrez ensuite avec la clй а ergots.
Fig 2-3-4 Translation
Screw Vis
Flange nut Flasque de serrage
Space ring Bague d’espacement
