F-17
GAUCHE DROITE
AUX IN ou une prise similaire
de l’amplificateur audio
Blanche Rouge
Fiche
miniature
Fiche standard
stéréo
Liaison audio
Prise PHONES/OUTPUT
Amplificateur de
clavier, guitare,
etc.
1
2
3

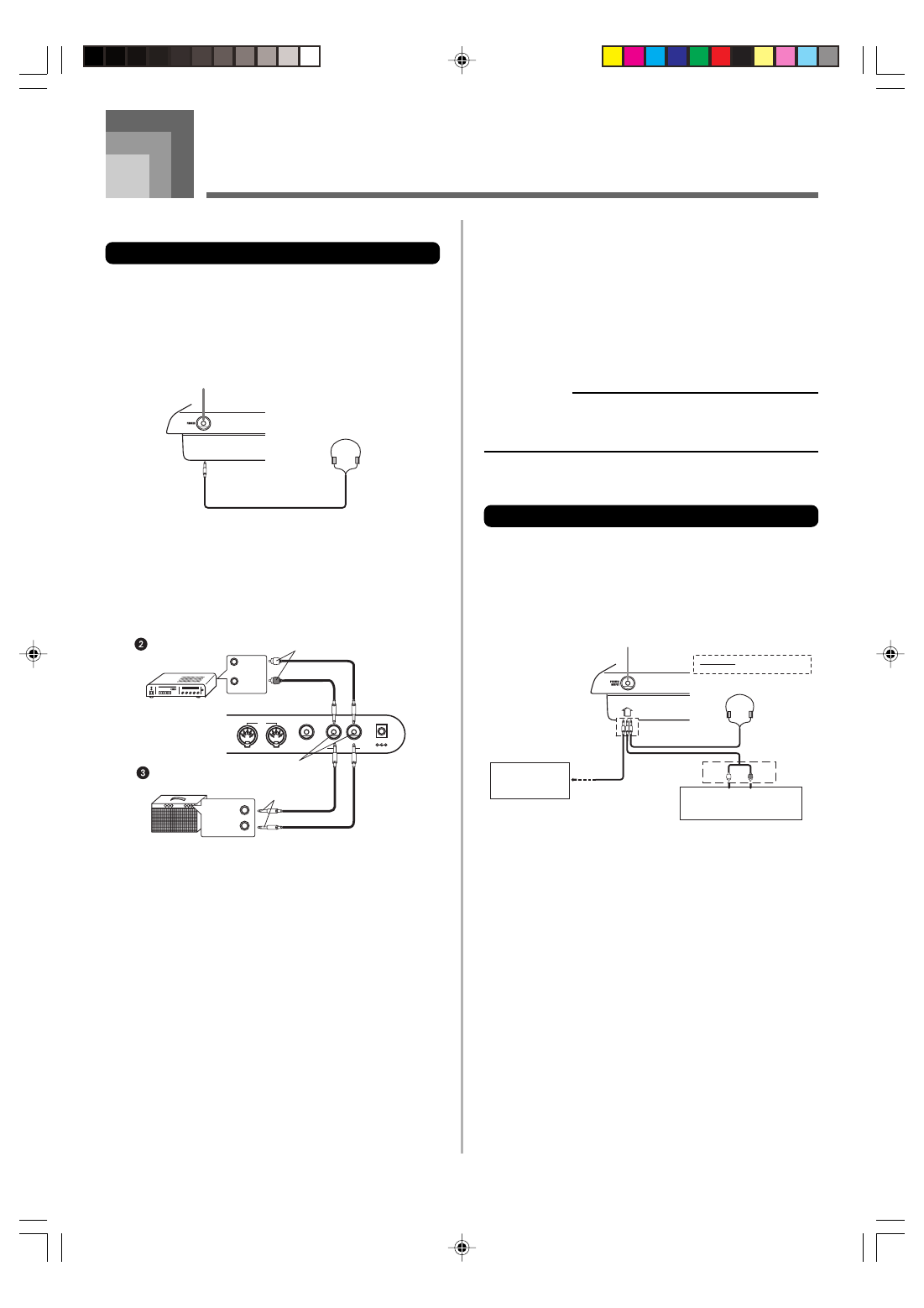

Raccordements
• WK-3700
Prise de casque et de sortie de ligne
Avant de raccorder un casque ou un autre appareil à cette
prise, veillez à réduire le volume du clavier et de l’appareil
raccordé. Vous pouvez augmenter leur volume lorsque
l’appareil est raccordé.
[Avant]
Raccordement du casque 1
Quand le casque est raccordé, les haut-parleurs du clavier
sont désactivés, ce qui vous permet de jouer même tard la
nuit sans déranger personne.
[Panneau arrière]
Raccordement à un appareil audio 2
Pour relier les deux prises indiquées sur la Figure 2 vous
devez vous procurer des cordons dans le commerce. Achetez
des cordons identiques à ceux représentés sur l’illustration.
Lorsque vous effectuez cette liaison, vous devez normalement
régler le sélecteur d’entrée de l’appareil audio sur le réglage
correspondant à la prise (par exemple AUX IN) à laquelle le
clavier est raccordé. Réglez ensuite le volume au niveau
souhaité avec le bouton MAIN VOLUME.
OUT IN
SUSTAIN/
ASSIGNABLE JACK
MIDI
LINE OUT
R L/MONO
DC 12V
Fiche standard
Amplificateur de
guitare, clavier, etc.
Entrée AUX IN
d’un amplificateur
audio,etc.
Fiche miniature
Jacks standard
INPUT 1
INPUT 2
LEFT
(Blanche)
RIGHT
(Rouge)
Raccordement à un amplificateur d’instrument de
musique 3
Pour relier les deux prises indiquées sur la Figure 3. vous
devez vous procurer des cordons dans le commerce. Achetez
des cordons identiques à ceux représentés sur l’illustration.
Réglez ensuite le volume au niveau souhaité avec le bouton
MAIN VOLUME.
• Si l’amplificateur n’a qu’une seule prise d’entrée, raccordez
le cordon à la prise L/MONO seulement.
REMARQUE
• Vous pouvez aussi raccorder la borne MIDI du clavier à
un ordinateur ou à un séquenceur. Voir “MIDI” à la page
F-79 pour le détail.
• WK-3200
Prise casque/sortie
Avant de raccorder un casque ou un autre appareil à cette
prise, veillez à réduire le volume du clavier et de l’appareil
raccordé. Vous pouvez augmenter leur volume lorsque
l’appareil est raccordé.
[Avant]
Raccordement du casque 1
Quand le casque est raccordé, les haut-parleurs du clavier
sont désactivés, ce qui vous permet de jouer même tard la
nuit sans déranger personne.
Appareil audio 2
Raccordez le clavier à un appareil audio à l’aide d’un cordon
de liaison équipé d’une fiche standard à une extrémité et de
deux fiches miniatures à l’autre extrémité. Ce type de cordon
est disponible dans le commerce. Notez que la fiche standard
que vous raccordez au clavier doit être une fiche stéréo, sinon
vous ne pourrez entendre le son que d’un seul canal stéréo.
Avec cette configuration, vous devez régler normalement le
sélecteur d’entrée de l’appareil audio sur l’entrée (en principe
AUX IN ou similaire) sur laquelle le cordon du clavier est
raccordé. Consultez la documentation fournie avec l’appareil
audio pour les détails.
738A-F-019A
1
Prise PHONES
Fiche standard stéréo
