Préparatifs
F-33

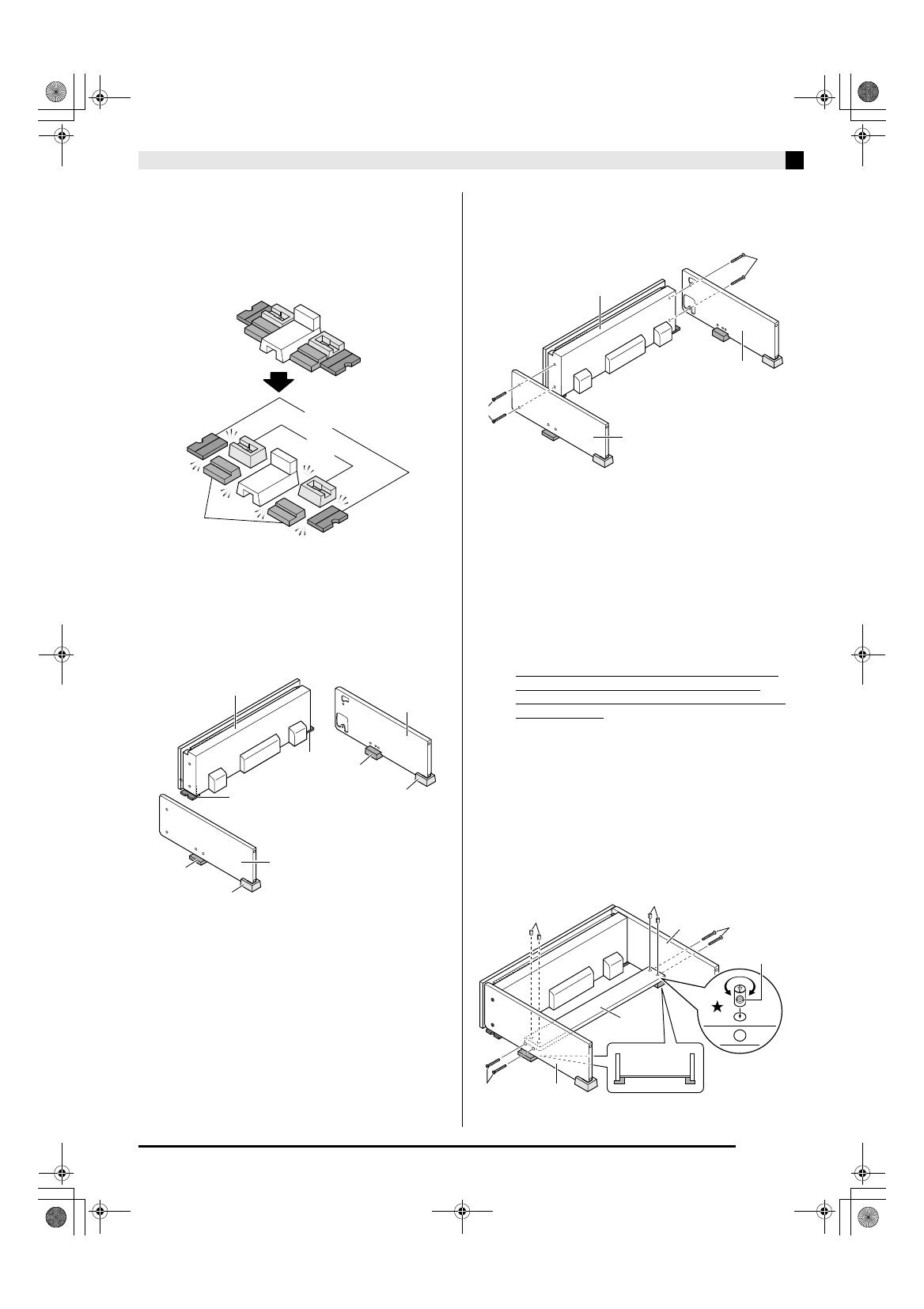

2.
Divisez le matériau d’emballage en mousse
polystyrène de la façon indiquée sur
l’illustration ci-dessous.
•
Après l’avoir divisé, vous devez obtenir en tout les
six morceaux désignés par
Q
-(a)
,
Q
-(b)
et
Q
-(c)
. Ces
morceaux vous serviront à assembler le support.
3.
Posez le piano numérique sur les morceaux
de matériau d’emballage
Q
-(a)
et les
panneaux latéraux du support sur les
morceaux de matériau d’emballage
Q
-(b)
et
Q
-(c)
, comme indiqué sur l’illustration ci-
dessous.
4.
Fixez les panneaux latéraux
A
et
B
au
piano.
•
Fixez les panneaux latéraux avec quatre vis
F
.
5.
Rattachez le panneau arrière
C
aux
panneaux latéraux
A
et
B
. Utilisez les
quatre vis
F
et les quatre cosses de
raccordement
P
.
•
Insérez les quatre cosses de raccordement
P
aux
quatre endroits sur le panneau arrière
C
. Les trous
des cosses de raccordement doivent s’aligner sur les
trous pratiqués dans le panneau arrière
C
.
•
Levez le panneau arrière
C
de sorte que ses trous de
vis s’alignent sur les trous de vis des panneaux
latéraux, puis serrez les vis
F
.
Si vous ne parvenez pas à insérer les vis
F
dans les
trous des cosses de raccordement
P
, utilisez un
tournevis pour faire tourner la cosse de raccordement
( sur la Figure).
*
ATTENTION
• Ne forcez jamais lorsque vous serrez les vis !
Si vous serrez les vis
F
en forçant alors que les
trous des cosses de raccordement
P
ne sont
pas alignés correctement, le filetage des vis peut
être élimé.
•
Serrez partiellement les vis sur le côté du panneau
arrière
C
, puis serrez à fond les vis sur l’autre côté.
•
Serrez ensuite à fond les vis partiellement serrées.
Q
-(c)
Q
-(a)
Q
-(b)
B
Q
-(c)
Q
-(b)
Q
-(c)
Q
-(a)
Q
-(a)
Q
-(b)
A
Piano numérique
F
B
A
F
Piano numérique
F
P
B
P
C
F
A
Trou de vis
