F-15

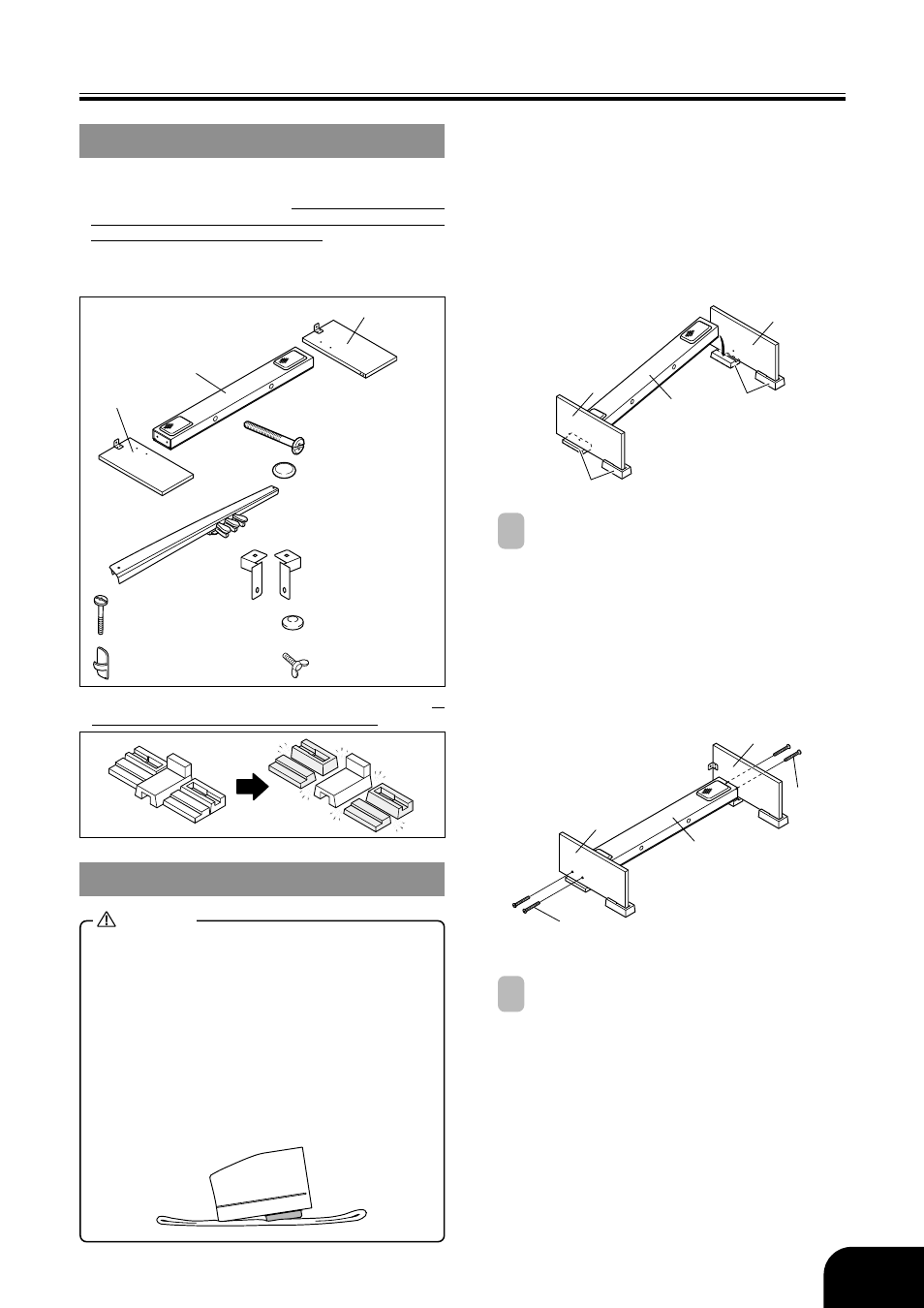

Assemblage du support
Lorsque vous assemblez le support et l’enceinte C,
posez à plat le support sur le côté.
Préparatifs
• Utilisez les quatre morceaux de mousse polystyrène pour
retenir les panneaux latéraux A et B. L’assemblage sera
plus facile si les panneaux latéraux sont rehaussés du sol,
comme sur l’illustration.
• Si vous n’avez pas à disposition le matériau d’emballage,
utilisez des magazines ou quelque chose d’épais.
A
D
D
B
C
A
C
B
Mousse
Mousse
1 Rattachez les panneaux latéraux A et B à
l’enceinte C. Fixez-les ensuite avec les
quatre vis D.
• Alignez les orifices sur l’enceinte C sur les
orifices sur les panneaux latéraux, et fixez-les
ensemble avec les vis D.
• Serrez partiellement les vis sur un côté de
l’enceinte C et serrez à fond les vis sur l’autre
côté.
• Ensuite, serrez à fond les vis partiellement
serrées.
* L’enceinte peut être orientée vers l’arrière.
2 Après vous être assuré que toutes les vis
étaient bien serrées, retirez le matériau
d’emballage et relevez le support.
406A-F-017B
Déballage
Préparatifs
• Avant de commencer, vérifiez si vous avez bien toutes
les pièces indiquées ci-dessous. Les vis se trouvent dans
le sachet en plastique à l’intérieur du matériau
d’emballage en mousse polystyrène.
• Les outils nécessaires pour l’assemblage ne sont pas
fournis avec le support. Vous aurez besoin d’un gros
tournevis cruciforme (+) pour assembler le support.
• Avant d’assembler les pièces du support, divisez le
matériau d’emballage en mousse polystyrène en quatre.
Assemblage des supports
ATTENTION
• Pour installer ce support il faut se faire aider d’une
autre personne.
• Ce support doit être installé sur une surface plane.
• Ne retirez le ruban qui retient le couvercle du clavier
que lorsque l’assemblage est terminé. Sinon le
couvercle risque de s’ouvrir et de se refermer pendant
l’assemblage et de vous blesser les doigts ou les mains.
• Faites très attention de ne pas vous coincer les doigts
durant l’assemblage des pièces.
• Lorsque vous posez le piano numérique sur le sol, étalez
une étoffe moelleuse (couverture, coussin, etc.) pour le
protéger. Ne pas le poser directement sur le sol.
B Panneau latéral
c Enceinte
A Panneau
latéral
G Vis 쎹 2
H Crochet 쎹 2
D Vis 쎹 4
E Capuchon de vis
(marron) 쎹 4
I Ferrure 쎹 2
J Capuchon de vis
(noir) 쎹 2
K Vis papillon 쎹 2
F Ensemble
pédales 쎹 1
