F-12
278A-E-078A

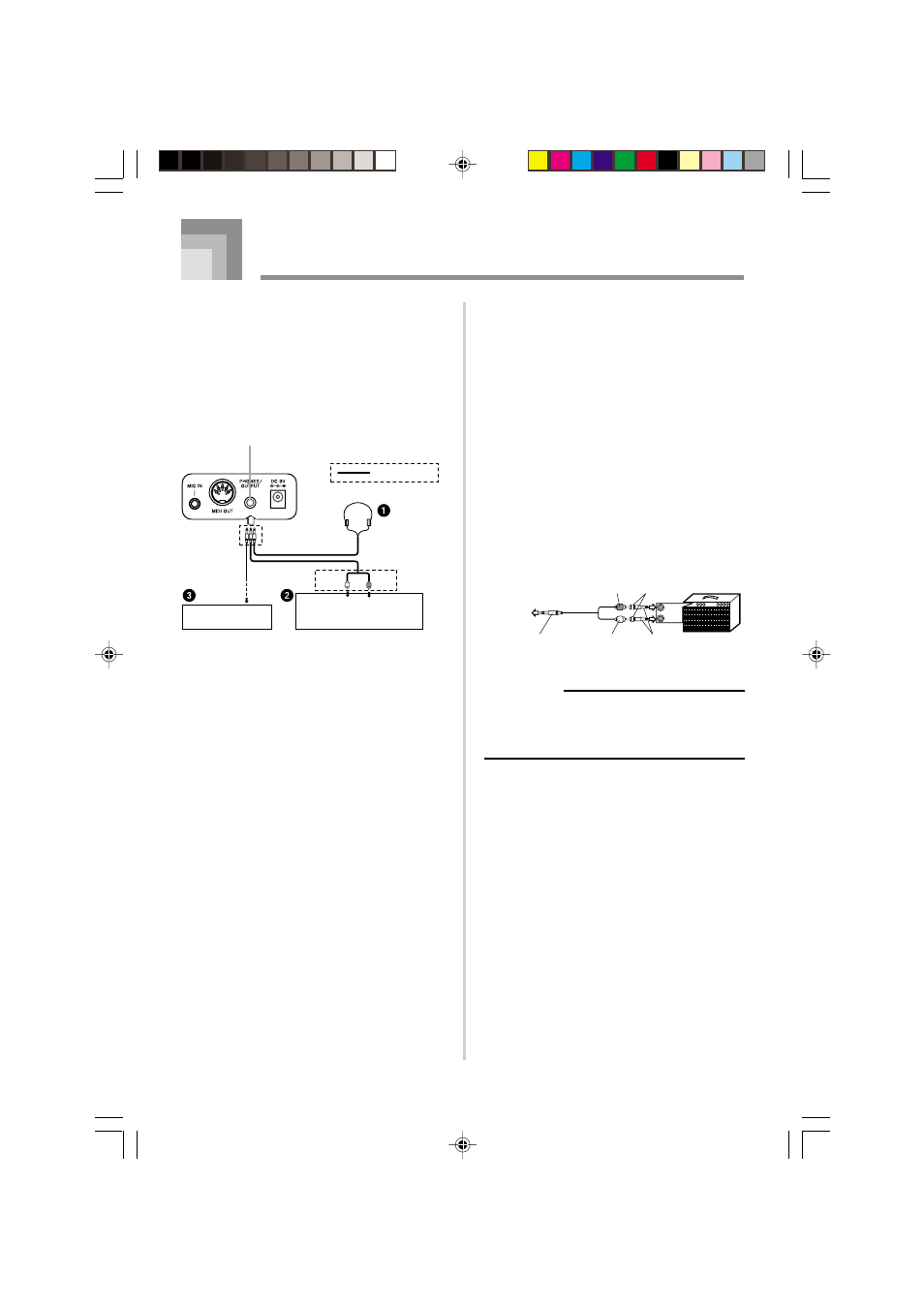

Raccordements
Prise casque/sortie
Avant de raccorder un casque ou un autre appareil
à cette prise, veillez à réduire le volume du clavier
et de l’appareil raccordé. Vous pouvez régler leur
volume une fois que l’appareil est raccordé.
[Panneau arrière]
Raccordement du casque (Figure 1)
Quand le casque est raccordé, les haut-parleurs du
clavier sont désactivés, ce qui vous permet de jouer
tard la nuit sans déranger personne.
Appareil audio (Figure 2)
Raccordez le clavier à un appareil audio à l’aide
d’un cordon de liaison équipé d’un minijack à une
extrémité et de deux fiches miniatures à l’autre
extrémité. Ce type de cordon est disponible dans
le commerce. Notez que le minijack que vous
raccordez au clavier doit être une fiche stéréo,
sinon vous ne pourrez entendre le son que d’un
seul canal stéréo. Avec cette configuration, vous
devez régler normalement le sélecteur d’entrée de
l’appareil audio sur l’entrée (en principe AUX IN
ou similaire) sur laquelle le cordon du clavier est
raccordé. Consultez la documentation fournie avec
l’appareil audio pour les détails.
GAUCHE DROITE
AUX IN ou une prise similaire
de l’amplificateur audio
Blanche Rouge
Fiche
miniature
Minijack stéréo
Liaison audio
Prise PHONES/OUTPUT
Amplificateur de
clavier, guitare, etc.
Amplificateur d’instrument de musique (Figure 3)
Utilisez un cordon* de liaison en vente dans le
commerce pour raccorder le clavier à un
amplificateur d’instrument de musique.
* Veillez à utiliser un cordon de liaison ayant un
minijack stéréo à l’extrémité qui est raccordée au
clavier et un connecteur deux canaux (gauche et
droit) pour le raccordement à l’amplificateur. Si
le cordon n’est pas équipé des prises adéquates,
l’un des canaux stéréo sera perdu.
Quand vous reliez le clavier à un amplificateur
d’instrument de musique, réglez le volume du
clavier à un niveau relativement faible et faites les
réglages de volume de sortie sur l’amplificateur.
[Exemple de raccordement]
REMARQUE
• Vous pouvez aussi raccorder la borne MIDI
du clavier à un ordinateur ou à un séquenceur.
Voir “Utiliser MIDI” à la page F-27 pour les
détails
Accessoires et options
Utilisez seulement les accessoires et les options
spécifiés pour le clavier. L’utilisation de tout
autre accessoire peut causer un incendie, un
choc électrique ou des blessures corporelles.
INPUT 1
INPUT 2
Prise miniature Fiche miniature (rouge)
Fiche
miniature
(blanche) Jack
standard Minijack stéréo
A la prise
PHONES/
OUTPUT
du clavier
Amplificateur
de guitare ou
de clavier
