F-32
Préparatifs
Avant d’assembler le support, prenez quelques
minutes pour vérifier si vous avez bien tous les articles
suivants.
• Les outils nécessaires pour l’assemblage ne sont pas
fournis avec le support. Vous aurez besoin d’un gros
tournevis à tête cruciforme (+) pour l’assemblage.
IMPORTANT !
• Si quelque chose manque ou est endommagé,
contactez votre service après-vente CASIO.
• N’utilisez que les vis fournies avec le support. Le
support et/ou le piano numérique pourraient sinon
être endommagés.
ATTENTION
• Le support doit être assemblé par au moins deux
personnes.
• Le support doit être assemblé sur une surface plate.
• Ne retirez pas le ruban maintenant le couvercle du
clavier en place tant que l’assemblage n’est pas
terminé. Le couvercle du clavier pourrait sinon
s’ouvrir et se refermer durant l’assemblage et causer
des blessures aux mains ou aux doigts.
• Faites attention à ne pas vous coincer les doigts entre
les pièces durant leur assemblage.
1.
Détachez le ruban 1 qui lie le câble de
pédales à l’arrière de la traverse D et sortez
le cordon de pédales de la traverse.
2.
Fixez les panneaux latéraux A et B à la
traverse D. Fixez les panneaux latéraux avec
quatre vis E.
• Lorsque vous installez la pièce 2, faites glisser les
ferrures 3 dans les fentes aux deux extrémités de la
traverse D. Si les ferrures 3 ne sont pas insérées à
fond dans les extrémités de la traverse D, les vis E ne
pourront pas entrer dans les trous de vis des ferrures
3 et leur filetage risque d’être endommagé.
• Recouvrez les têtes de vis avec les capuchons J.
3.
Faites glisser le panneau arrière C dans les
rainures 4 des panneaux latéraux.

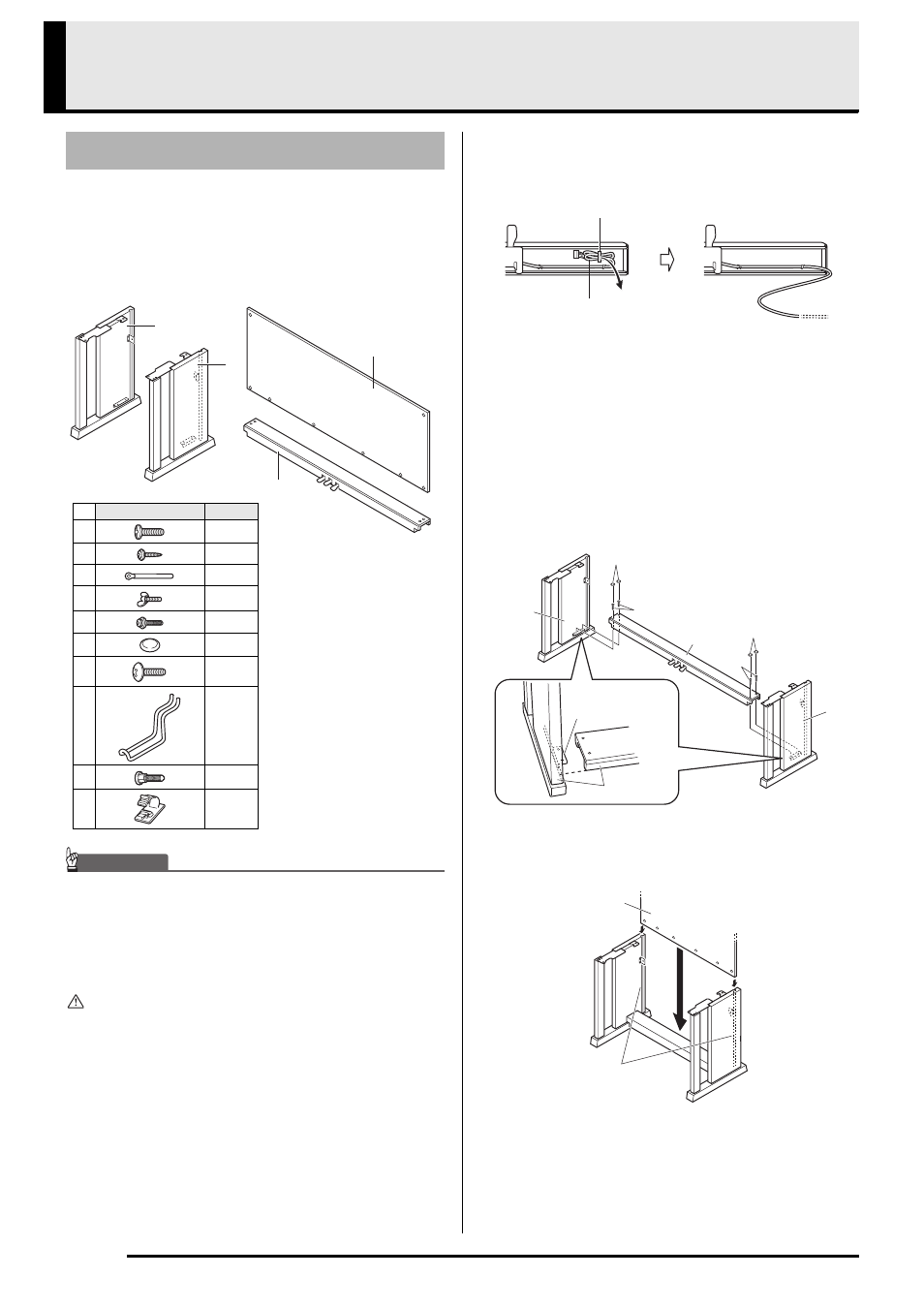

Assemblage du support
C
D
A
B
Part Qté
E 4
F 6
G 2
H 2
I 2
J 4
K 2
L 1
M 1
N 1
1
Câble de pédales
A
D
B
J
J
3
2
E
E
C
4
