14

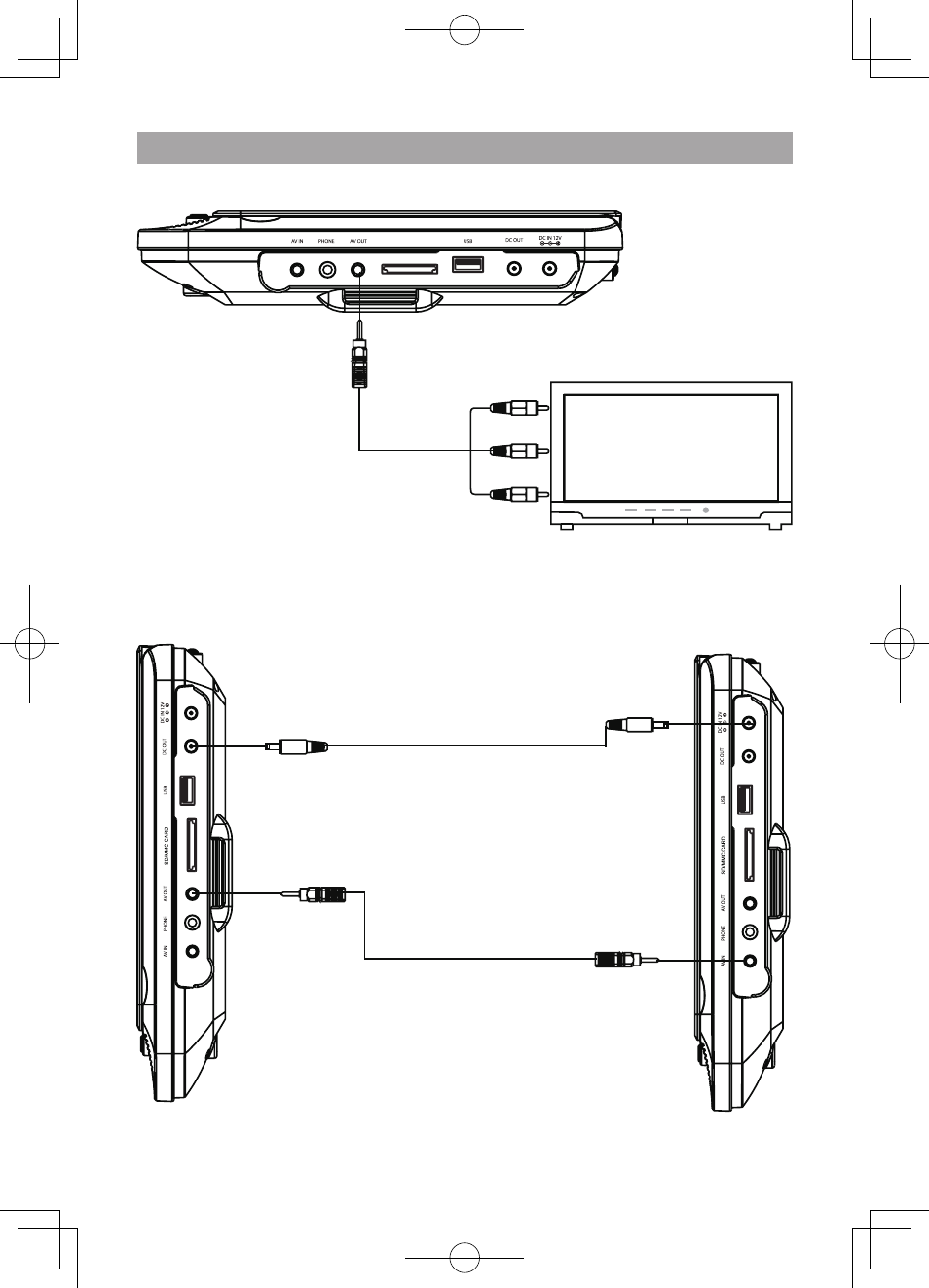

Effectuer les connexions
(Connexions à une TV, etc)
SD/MMC CARD
Câble audio/vidéo (livré)
Branché à un téléviseur
Prise d'entrée Vidéo (jaune)
Prise d'entrée du canal audio gauche (blanc)
Prise d'entrée du canal audio droit (rouge)
Unité A (Connecte l'unité A à l'unité B) Unité B
Vers DC OUT
(sortie alimentation)
Vers AV OUT
(sortie AV)
Vers AV IN
(entrée AV)
Vers DC IN
(entrée alimentation)
Câble chargeur vers
chargeur (livré)
Câble de connexion
audio/vidéo 3,5 mm
