Manuel utilisateur

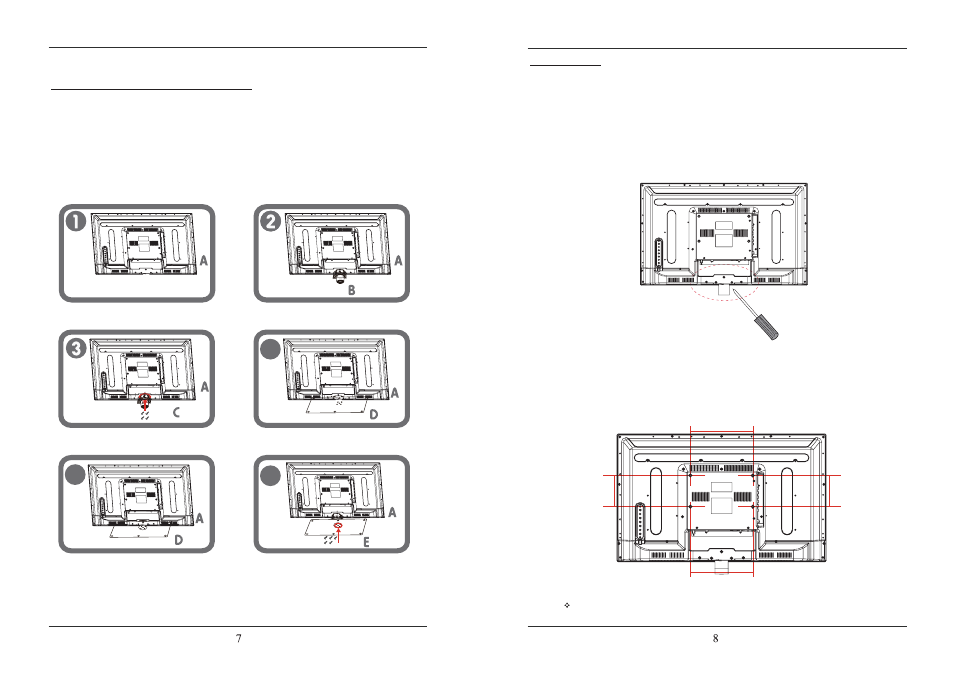

1.2 ． SETUP PLACEMENT TV .
Installation du support TV / Suppression
Taille du trou de fil- M4 x 10 de profondeur (TV Taille de vis de montage)
sur le téléviseur.
Montage mural
1. Faire en sorte que la paroi sélectionné est constitué d'un matériau approprié et peut
prendre en charge la le poids du téléviseur. Assurez-vous qu'il n'y a pas de tuyaux ou de
câbles à l'intérieur du mur sur votre choisi position.
2. Procurez-vous un support mural de montage approprié et œillets de fixation (M4x10 tailles
de vis) et les vis de votre quincaillerie locale.
3. Placez l'appareil face vers le bas sur une surface molle.
4. Retirer la jambe attachée à la partie inférieure du téléviseur en enlevant les 5 vis sur le
couvre-jambes.
5. Remettre le couvercle en toute sécurité en remplaçant les 5 vis dans leur position d'origine.
6. Serrer les vis des yeux 4 dans le holeson quatre vis du panneau du téléviseur en
fonction de la diagramme.
7. Fixez le support mural à l'aide des vis sur le mur.
8. Connectez les anneaux et le support mural en toute sécurité avec une corde forte
9. Vérifiez soigneusement que toutes les fixations sont sécurisées avant de relâcher
la télévision.
1. Placez l'appareil face vers le bas sur une surface molle.
2. Doucement positionner la base en verre de la jambe à la partie inférieure du téléviseur.
3. Insérez la position de la colonne correspondant à la dimension fileté M4 * 10 fixe.
4. Fixer les 5 vis fournies (taille B4x12 vis) pour fixer le support au téléviseur selon le schéma.
6
4
5
200mm
200mm
100mm 100mm
vis M4 * 10
Taille de
vis B4x12
