-16-

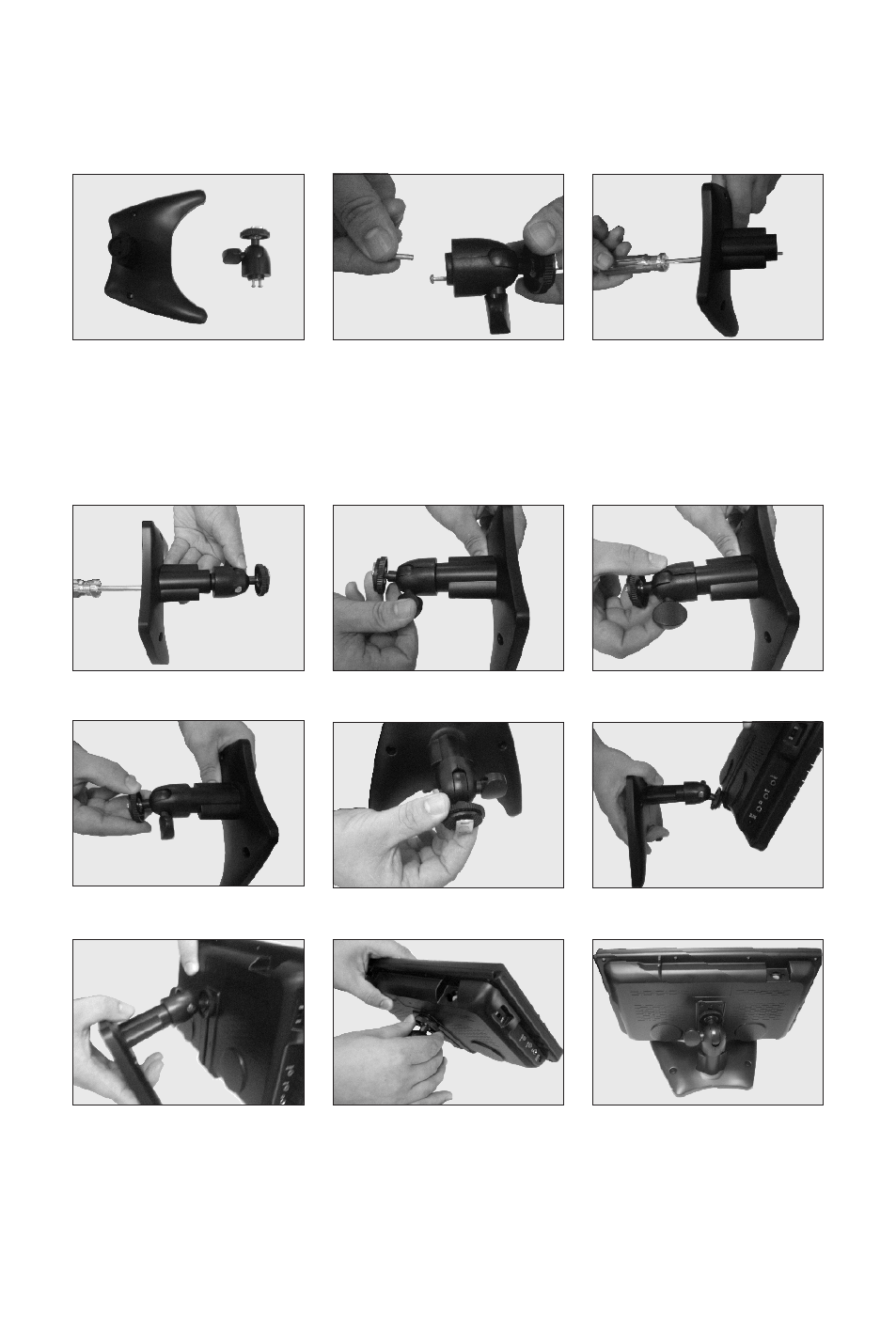

XI Manuel d'Instruction de l'Assemblage du Support
Figure-1
Figure-2
Figure-3
Figure-4
Figure-5
Figure-6
Figure-7
Figure-8
Figure-9
Figure-10
Figure-11
Figure-12
Etape 1: Prenez le support de l'emballage comme illustré dans la
-1.
Etape 2: Repérez les 2 vis du support pour la tête que vous allez utiliser par la suite comme illustré dans
la
-2.
Etape 3: Mettez les 2 vis mentionnées dans l'étape 2 dans les trous des vis du support fixé, qui par la
suite seront utilisés pour bloquer le support pour la tête comme illustré dans la
-3.
Figure
Figure
Figure
Etape 4: Bloquez ensemble le support fixé et le support pour la tête comme illustré dans la
-4.
Etape 5: Serrez l'arrêtoir du support pour la tête afin de bouger plus aisément le bloc de l'unité
(
-5/-6/-7).
Etape 6: Faite suffisamment de place afin de mettre le support pour la tête dans l'unité comme illustré
dans la
-8.
Etape 7: Bloquez le support dans l'unité comme illustré dans les
9/10/11.
Etape 8: L'assemblage est complété comme illustré dans la Figure-12.
Figure
Figure
Figure
Figures-
