Introduction
6

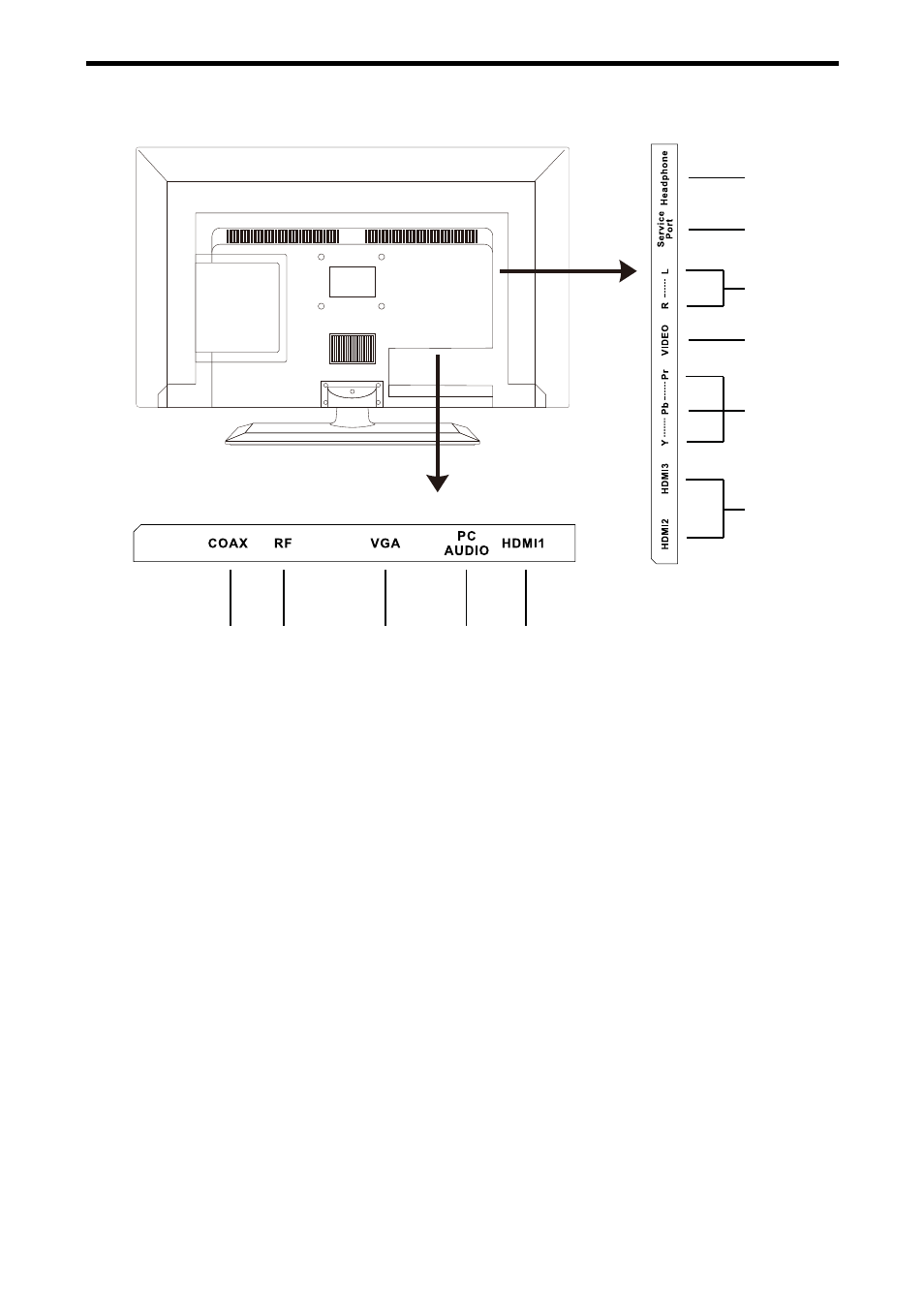

2. Vue d’arrière
1) COAX: Sortie audio numérique.
2) RF: Branchez l'antenne ou le câble coaxial de 75 ohms pour recevoir le signal TV.
3) VGA: Pour l'affichage PC, connectez-le au port de sortie analogique de 15 broches D-Sub du PC.
4) PC AUDIO: Connectez-le au port de sortie audio du PC.
5) HDMI1/ 2/3: Connectez-le au port de sortie HDMI du dispositif vidéo.
6) YPbPr: Connectez les au port de sortie vidéo du dispositif vidéo.
7) VIDEO: Connectez-le au port de sortie vidéo du dispositif vidéo.
8) L/R in: Connectez-les au port audio du dispositif vidéo
9) Service Port: Pour l’utilisation d’entretien seulement.
10) Headphone out: Connectez-le à ton écouteur ou aux tes équipements audio.
1 2 3 4 5
5
9
10
6
7
8
