Raccord à l’équipement vidéo (VCD, DVD) et la prise d’haut-parleur

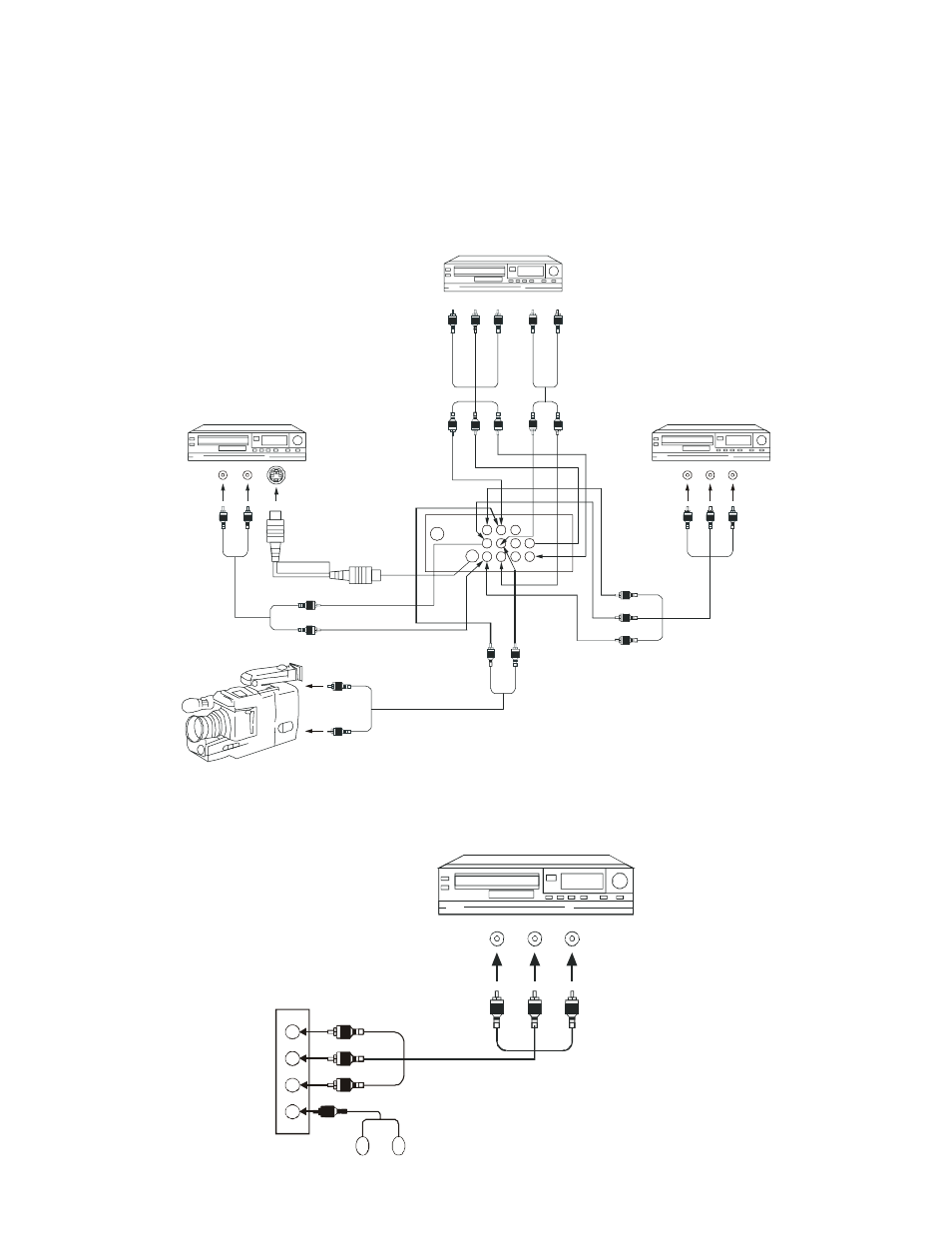

Raccorder les prises AV en arrière de l’appareil selon le diagramme suivant : le
raccord S-vidéo utilise la même prise d’entrée audio que le raccord AV1, mais il
n’est pas possible de recevoir des signaux provenant de ces deux raccords en
même temps. Le même phénomène se présente avec le raccord YUV et le
raccord AV2, qui utilisent la même prise d’entrée audio.
Si votre modèle possède des prises AV sur le côté ou
effectuer les raccords selon le diagramme suivant.
Magnétoscope sans prise S-VIDÉO
jaune
blanc
rouge
7
Magnétoscope avec prises Y, Cb, Cr
vers sortie Y (vert) vers sortie audio (rouge)
vers sortie Cb (bleu)
vers sortie Cr (rouge)
blanc
vert bleu blanc rouge
rouge
Magnétoscope avec Magnétoscope sans
prise S-VIDÉO prise S-VIDÉO
vers vers sortie vers vers
sortie blanc S-VIDéO sortie blanc sortie
AUDIO vidéo audio
vers prise SVHS
blanc jaune
rouge jaune blanc rouge
jaune : vers
sortie vidéo
blanc : vers
sortie audio
(rouge) (jaune)
blanc
(rouge)
Headphone
une prise
d’haut-parleur, veuillez
vers sortie vers sortie
vidéo (jaune) audio (rouge)
(blanc)
