Prise en main

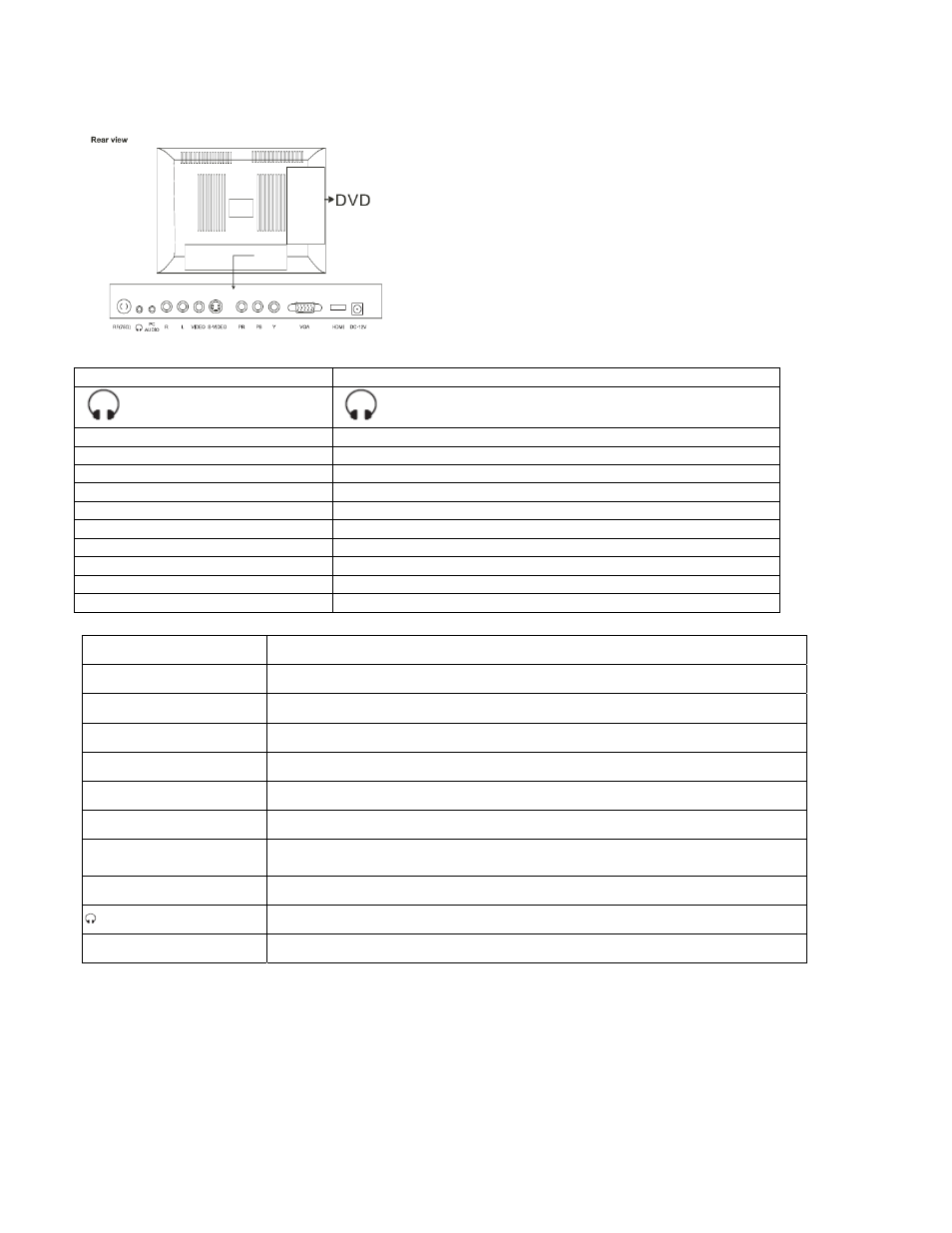

Vue arrière
RF (75Ω ) RF (75Ω)
PC AUDIO Audio PC
R R (droite)
L L (gauche)
VIDEO VIDÉO
S-VIDEO S-VIDEO
PR PR
PB PB
Y Y
VGA VGA
HDMI HDMI
DC-12V
12 V CC
Nom Description de la fonction
12 V CC
À connecter à l'adaptateur secteur
HDMI À connecter à la sortie HDMI du DVD ou d’autres équipements
VGA À connecter à la sortie VGA d’un ordinateur
YPBPR À connecter à la borne composite du lecteur DVD/magnétoscope (VCR)
S-VIDEO Signal d’entrée S-vidéo
VIDÉO Signal d’entrée vidéo
AUDIO L/R (Audio
gauche/droite)
Signal d’entrée audio pour l’AV
PC Audio Entrée audio PC
Casque d’écoute Pour connecter le casque d’écoute ou d’autres équipements audio
RF (75Ω) Pour connecter le câble d’antenne ou d’autres sources
Installation murale
La télé comporte des trous de montage selon la norme VESA, peut être monté sur un bras mural (NON FOURNI). Retirez
les deux boulons de fixation de la base à son support et soulevez la base (ne pas retirer le support de montage de la base).
Fixez le support VESA à l’aide de 4 tiges filetées Iso métrique M4x8 (non fournies). Ne pas utiliser de tiges de longueur
supérieure à 8 mm ; les pièces internes peuvent être endommagées. Fixez le bras mural de façon sécurisée en suivant les
consignes du fabricant.
