SCHÉMA EXTERNE ET INSTALLATION

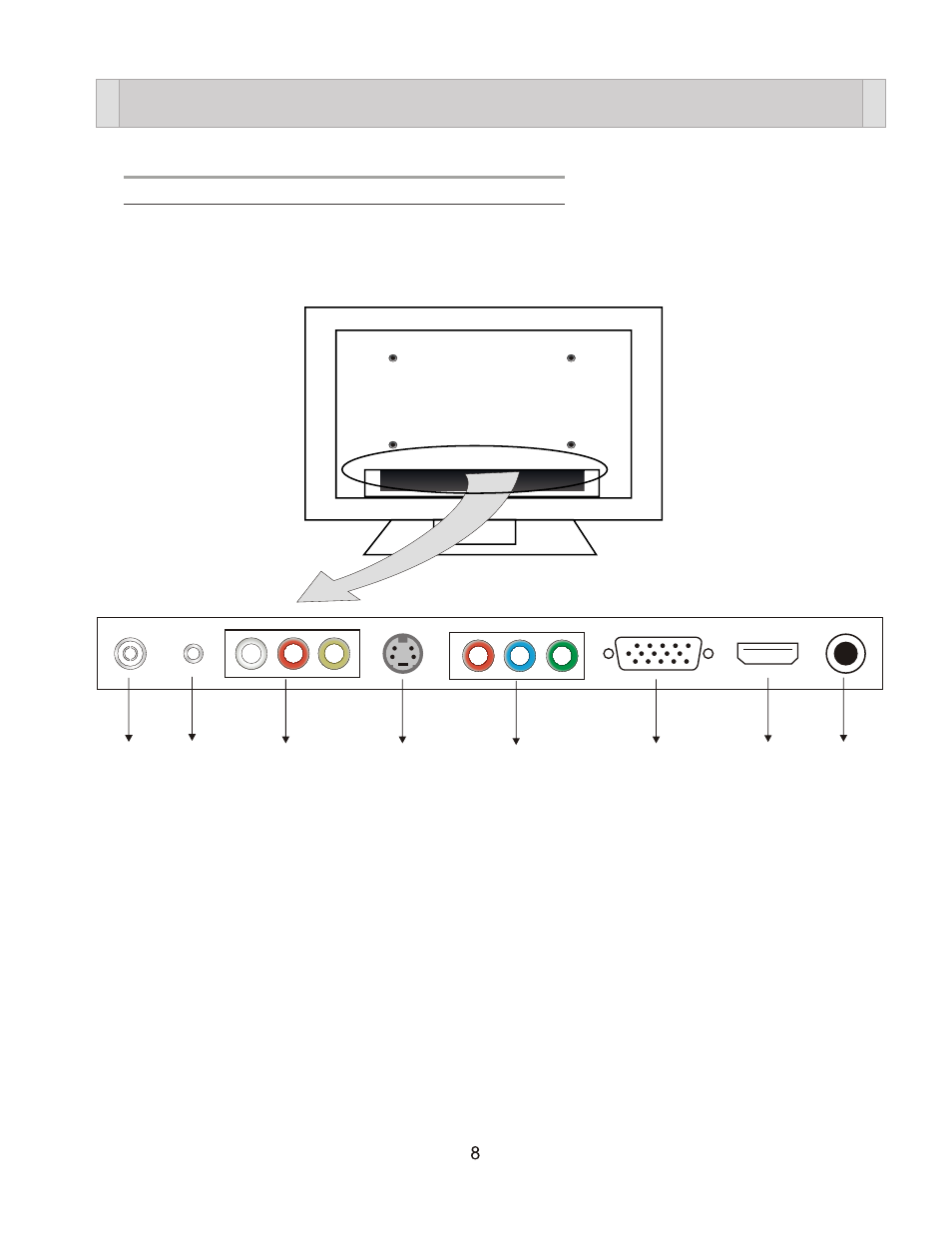

PANNEAU ARRIÈRE
Note: Les dessins sont donnés à titre indicatif uniquement.
1. Alimentation électrique(DC 12V 4A)
2. HDMI: terminal d’entrée du signal HDMI.
3. VGA: terminal d’entrée du signal de connexion avec un ordinateur.
4. YPB PR: terminaux d’entrée vidéo YPBPR.
5. S-VIDEO: terminal d’entrée S-vidéo.
6. AV INPUT: terminal d’entrée vidéo/audio.
7. VGA AUDIO IN: terminal d’entrée de connexion VGA AUDIO.
8. RF: Connexion avec antenne ou câble TV pour voir les programmes TV.
(Ce téléviseur est en SYSTEME NTSC/ATSC/M)
