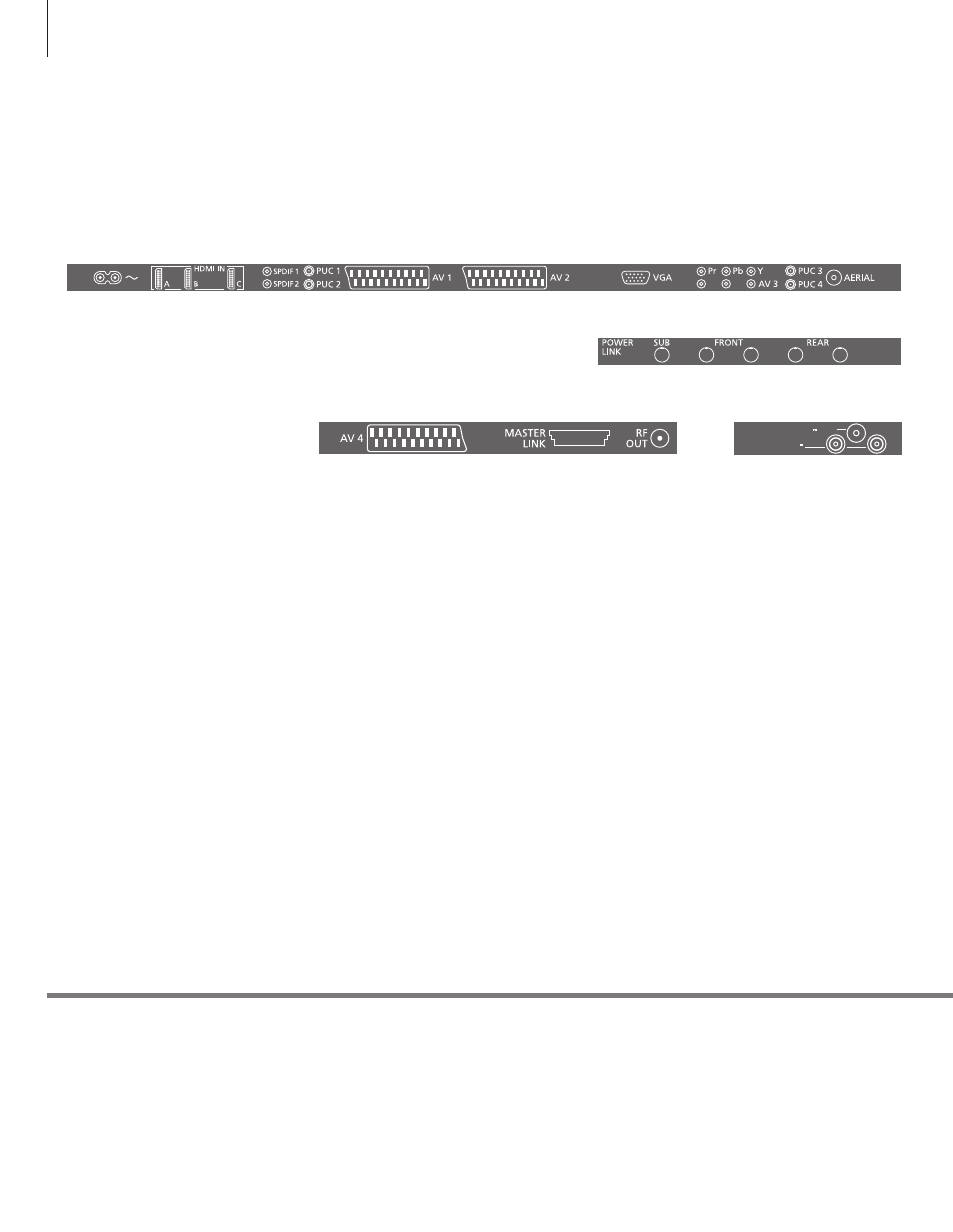

Panneaux de connexion
Tout équipement connecté au panneau de connexion principal doit être enregistré
dans le menu CONNEXIONS.
Conseils utiles
~ – Secteur
Connexion à l’alimentation secteur.
HDMI IN (A et B ; C sur certains modèles)
Pour PC ou source vidéo High Definition
Multimedia Interface (HDMI). Les sources peuvent
être enregistrées sur n’importe quel groupe de
prises AV. Pour augmenter le nombre de prises
HDMI, connecter un boîtier d’extension HDMI à la
prise HDMI C (si celle-ci est disponible ; sinon, à la
prise HDMI B)
SPDIF (1–2)
Prise d’entrée audio numérique, par exemple un
lecteur de DVD. La prise peut être utilisée en
conjonction avec une prise AV.
PUC (1–4)
Pour des signaux de contrôle IR vers des
équipements externes connectés à une prise AV.
AV (1–2)
Prises 21 broches pour la connexion AV d’un appareil
vidéo supplémentaire (lecteur DVD, décodeur STB,
deuxième décodeur, magnétoscope, etc.).
VGA (AV3)
Pour la connexion d’un ordinateur afin de recevoir
des graphiques analogiques.
AV3 (vidéo, L, R)
Pour la connexion audio (canal son respectivement
gauche et droit) et des signaux vidéo provenant
d’une source externe.
Y – Pb – Pr (AV2–4, 6)
Pour des signaux vidéo venant d’une source
externe, par exemple une source HDTV. La prise
peut être utilisée en conjonction avec une prise
AV ou une prise audio numérique.
AERIAL
Prise d’entrée d’antenne pour un signal TV
analogique.
Câble secteur et fiche Le câble secteur et la fiche fournis sont spécialement conçus pour cet appareil. Ne pas changer la fiche. Si le câble
secteur est endommagé, en acheter un autre auprès de votre revendeur Bang & Olufsen. Brancher la prise ~ sur le
panneau de connexion principal du téléviseur à la prise secteur. Le témoin rouge du récepteur IR s’allume et le
téléviseur est en mode veille, prêt à fonctionner.
5V 50 mA DVB-T/C
DVB-S 14/18V
400 mA
20
Prises du module système (en option) Prises du module DVB (en option)
Prises du module de son surround
Prises standard
