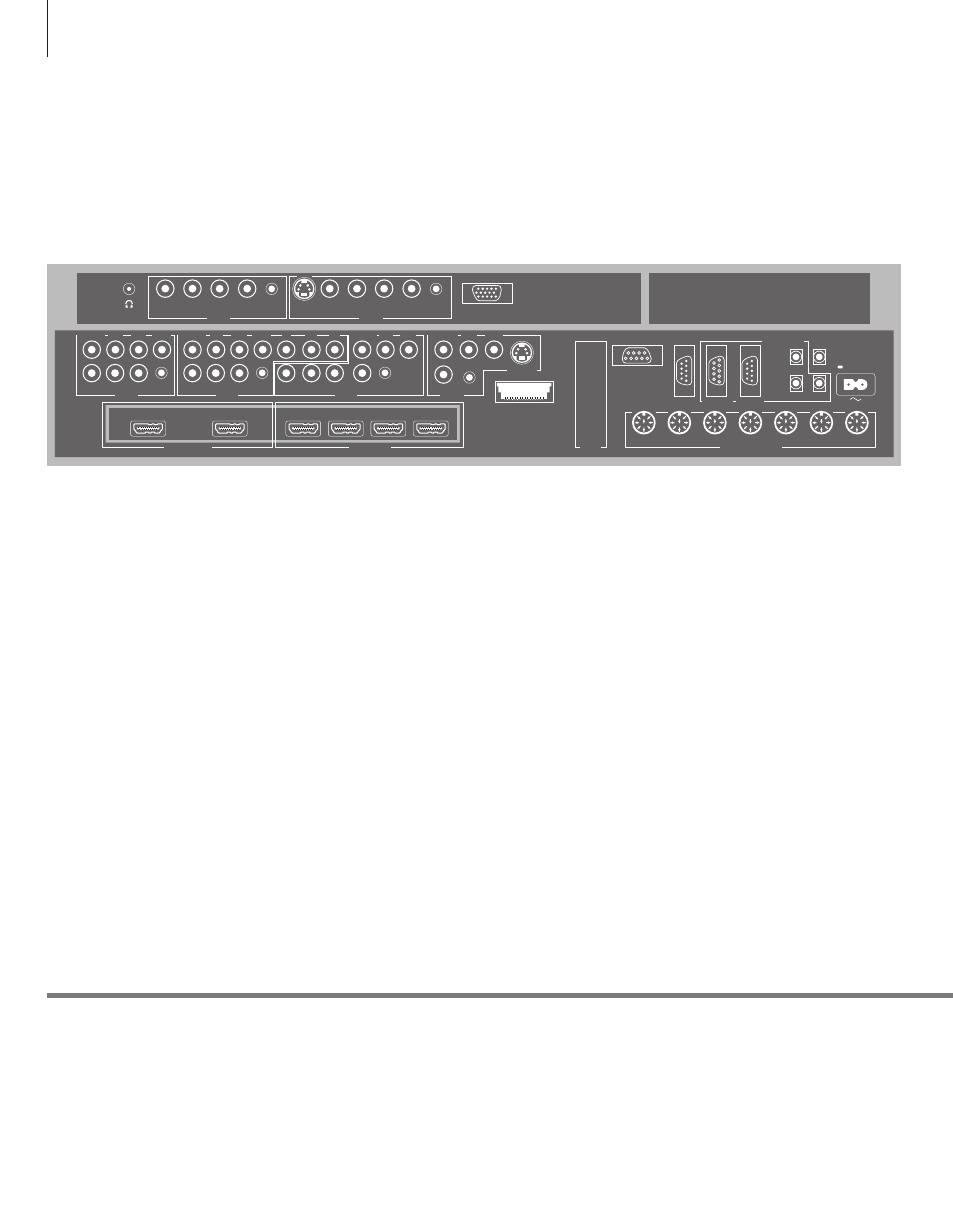

Panneaux de connexion
Tout équipement raccordé au panneau de connexion principal doit être enregistré
dans le menu CONNEXIONS. Les appareils raccordés au panneau de connexion
latéral peuvent être enregistrés dans le menu CONNEXIONS.
Conseils utiles
Câble secteur Brancher la prise ~ située sur le panneau de
connexion principal du téléviseur à la prise secteur.
Le téléviseur est en mode veille et prêt à être utilisé.
AV1
Groupe de prises pour la connexion AV d’un
décodeur STB ou d’un enregistreur principal. Il est
également possible de raccorder d’autres types
d’appareils vidéo.
AV2
Groupe de prises pour la connexion AV d’un
appareil vidéo supplémentaire.
AV3
Groupe de prises pour la connexion AV d’un
appareil vidéo supplémentaire.
Le téléviseur laisse un circuit signal ouvert entre
un enregistreur connecté à la prise AV1 et une
source enregistrable connectée à la prise AV3.
Cela permet de régler la source sur AV3 pour
qu’elle s’active automatiquement, ainsi que de
définir un enregistreur sur AV1 pour
l’enregistrement programmé de la source sur AV3
(à condition que votre équipement connecté
prenne en charge ces fonctions).
AV4
Groupe de prises pour la connexion AV d’un
appareil vidéo supplémentaire.
AV5
Groupe de prises pour la connexion AV d’un
appareil vidéo supplémentaire. Il est également
possible d’y brancher un BeoMaster, un appareil
photo ou une caméra.
AV6
Groupe de prises pour la connexion AV d’un
appareil vidéo supplémentaire. Il est également
possible d’y brancher un appareil photo ou un
caméscope.
CTRL (AV1 – AV6)
Pour des signaux de contrôle IR vers des
équipements externes connectés à une prise AV.
L-IN, R-IN (AV1 – AV6)
Entrée ligne gauche et droite. AV5 et AV6 sont
destinés à la connexion audio d’un appareil photo
ou d’un caméscope (par exemple).
L–R OUT (AV1 – AV2)
Sortie ligne gauche et droite.
VIDEO IN (AV1 – AV6)
Pour le signal vidéo. Il est possible de brancher un
appareil photo ou une caméra sur les prises AV5
et AV6.
VIDEO OUT (AV1 – AV2)
Pour la connexion d’un magnétoscope.
Y – Pb – Pr (AV2 – AV3)
Pour des signaux vidéo provenant d’une source
externe, par exemple une source HDTV. La prise
peut être utilisée en conjonction avec une prise AV
ou une prise audio numérique.
SPDIF (AV1 – AV6)
Prise d’entrée audio numérique, par exemple un
lecteur de DVD.
S VIDEO (AV4, AV6)
Pour la connexion d’un appareil avec sortie Y/C,
par exemple une console de jeu.
REMARQUE ! Les enregistreurs vidéo ne peuvent
être raccordés qu’aux groupes de prises AV1 et
AV2, ceux-ci étant les seuls permettant la sortie
vidéo. Connecter le premier enregistreur sur la
prise AV1 et le deuxième sur la prise AV2.
