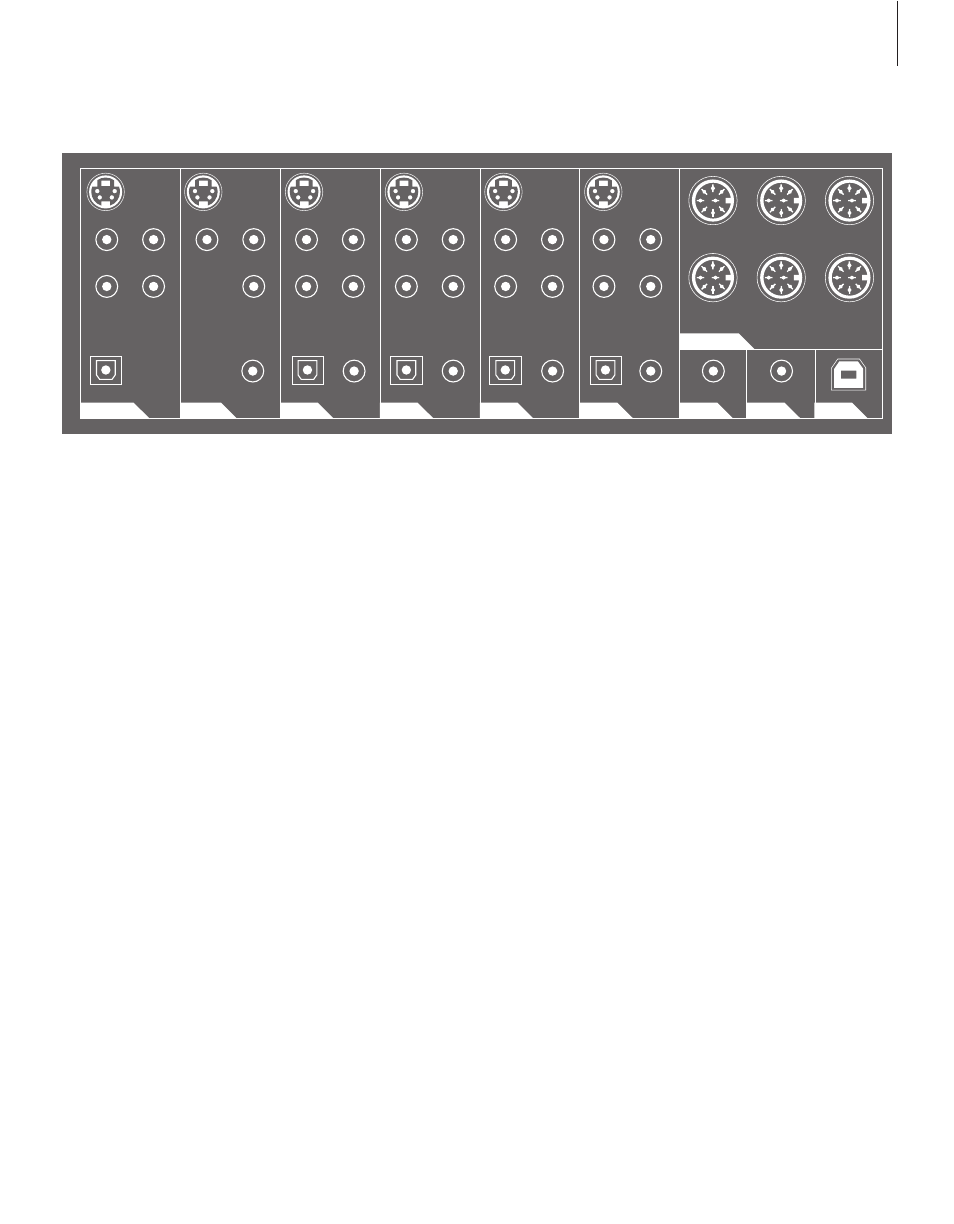

Panneau de connexion à l’arrière
Chaque signal ou source a une zone dédiée
avec les prises nécessaires. La zone V TAPE est
réservée aux connexions de magnétoscope,
STB aux connexions de décodeurs, etc.
Zones dédiées sur le panneau
REC OUT
Pour des enregistrements.
Nous vous recommandons d’utiliser les prises LEFT,
RIGHT et VIDEO.
V TAPE
Pour la connexion d’un magnétoscope (VCR).
DVD
Pour la connexion d’un lecteur DVD.
V AUX
Pour la connexion d’équipement vidéo auxiliaire.
SAT
Pour la connexion d’un récepteur satellite.
STB
Pour la connexion d’un décodeur STB.
CATV
Pour la connexion d’un transmetteur IR faible
puissance. Utiliser la prise CTRL pour connecter le
transmetteur IR d’un boîtier de réseau câblé qui
utilise un signal RF.
PROJ
Pour la connexion d’un transmetteur IR faible
puissance. Utiliser la prise CTRL pour connecter le
transmetteur IR faible puissance de différents types
d’écrans.
SPEAKERS
Pour la connexion d’enceintes son surround.
DATA
Pour la connexion d’un écran plasma que le
BeoSystem 1 permet d’utiliser ou pour la
connexion d’un système domotique avec un
vidéoprojecteur.
Types de prises qui s’appliquent à certaines
ou à toutes les zones dédiées
CTRL
Prévue pour un transmetteur IR faible puissance.
Permet la commande à distance de l’équipement
connecté à l’aide de la Beo4. Prière de vous
reporter aux pages suivantes pour de plus amples
renseignements sur les transmetteurs IR faible
puissance.
OPTICAL
Pour l’entrée numérique du son – câble optique.
COAX
Pour l’entrée numérique du son via un câble
coaxial.
Les prises OPTICAL et COAX s’excluent
mutuellement. Nous vous recommandons d’utiliser
la prise COAX.
VIDEO
Pour l’entrée vidéo combinée.
RIGHT, LEFT
Pour l’entrée analogique du son respectivement à
partir du canal de son droit et gauche.
Il faut toujours connecter aussi bien les entrées
analogique que numérique du son. Connecter les
entrées du son aux prises RIGHT, LEFT et à la prise
COAX ou OPTICAL.
S-VIDEO
Pour entrée vidéo S-Video, si elle est pertinente
pour la source.
Les prises VIDEO et S-VIDEO s’excluent
mutuellement. Nous vous recommandons d’utiliser
la prise S-VIDEO.
FRONT
Prise DIN pour la connexion d’enceintes avant,
respectivement enceinte gauche et droite. Il est
possible de connecter l’une ou l’autre des
enceintes avant à l’une ou l’autre prise.
CENTRE
Prise DIN pour la connexion des enceintes
centrales.
REAR
Prise DIN pour la connexion des enceintes arrière,
respectivement enceinte gauche et droite. Il est
possible de connecter l’une ou l’autre des
enceintes arrière à l’une ou l’autre prise.
SUBWOOFER
Prise DIN pour la connexion d’un appareil
subwoofer.
