Page 4
Les panneaux de prises du téléviseur
permettent de connecter des câbles
de signaux d’entrée, ainsi que divers
appareils supplémentaires, tels qu'un
magnétoscope ou un système audio
Bang & Olufsen linké.
Tout équipement connecté à ces
prises doit être enregistré dans le
menu CONNECTIQUE. Pour plus
d’informations, reportez-vous au
Manuel de référence, pages 14 et 40.
Panneaux de prises
Panneau de prises numéro un
~
Connexion au secteur.
STAND
Connexion d’un support motorisé.
AV 2
Prise 21 broches pour la connexion AV d’un
appareil vidéo supplémentaire.
AV 1
Prises 21 broches pour la connexion AV d’un
appareil vidéo supplémentaire (lecteur DVD,
décodeur STB, deuxième décodeur, enregistreur, etc.).
MASTER LINK
Prise pour la connexion d’un système musical
Bang & Olufsen compatible. Cette prise est
également utilisée pour la diffusion BeoLink du
son dans toute la maison.
LINK TV OUT
Prise de sortie d’antenne pour la diffusion de
signaux vidéo vers d’autres pièces.
TV IN
Prise d’entrée d’antenne pour votre antenne
externe ou votre réseau câblé de télévision.
DVB
Prise d'entrée d'antenne pour un signal TV
numérique. Uniquement disponible si votre
téléviseur est équipé du module DVB en option.
CINEMA CONTROL
Si votre téléviseur est doté de la fonction Cinema
Control en option, votre télécommande Bang &
Olufsen permet de commander différents éléments,
tels qu'un écran de projection, les lumières et des
stores vénitiens. Veuillez contacter votre revendeur
Bang & Olufsen pour plus d'informations.
POWER LINK CENTRE
Connexion d’une enceinte centrale de type
BeoLab 7-1. Pour plus d’informations sur la
connexion des enceintes, reportez-vous aux
manuels correspondants.

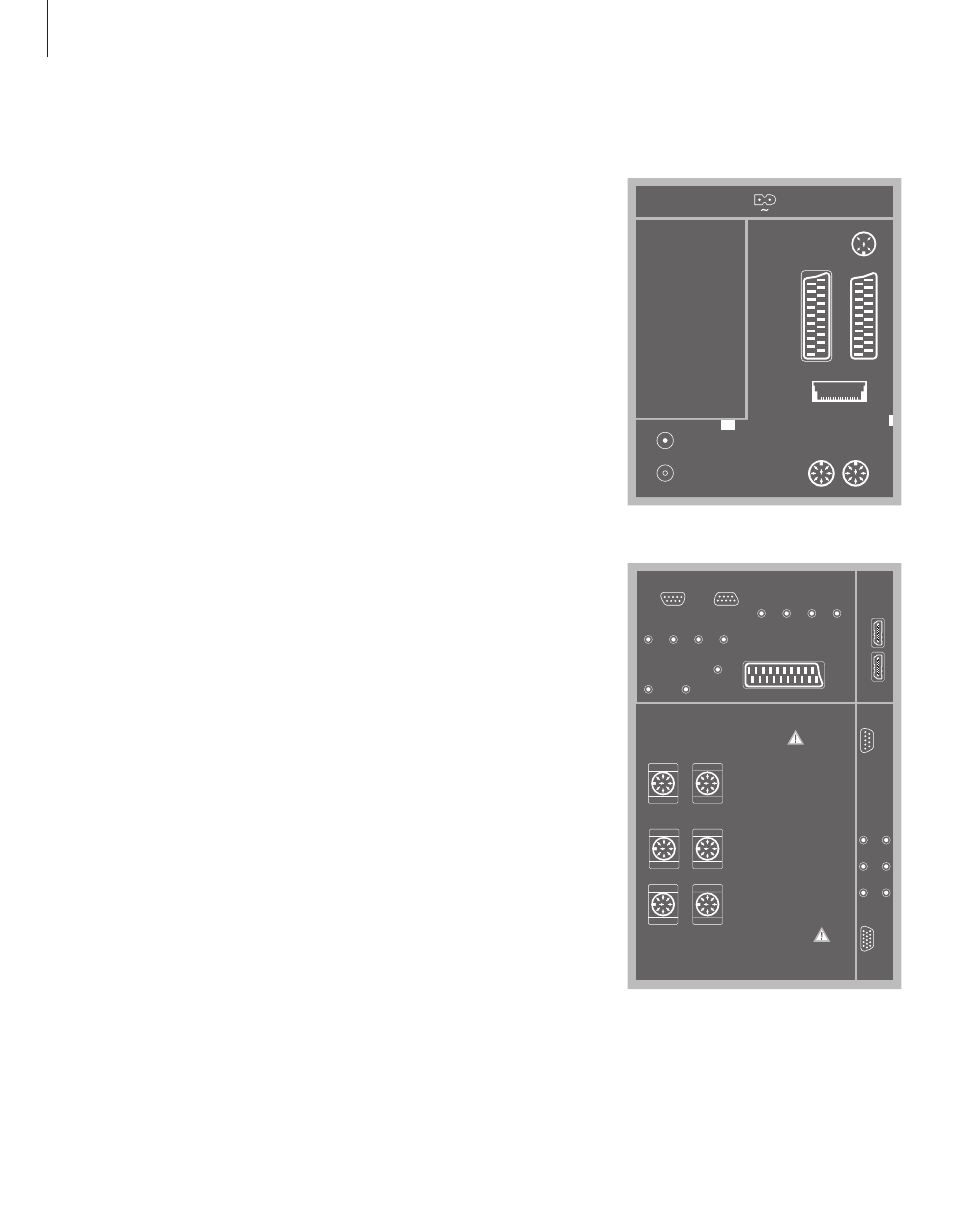

Panneau de prises numéro un
Panneau de prises numéro deux
IR CONTROL OUT
DATA
DVB DATA
AV 3
C1
C2
C3
C4
Y
A
B
DIGITAL AUDIO IN
A1
A2
A3
A4
IR-IN
P2
P1 BtB
VGA
PROJECTOR
HDMI
IN
Pb
Pr
VIDEO
L
R
REAR
FRONT
SUBWOOFER
REAR
SURROUND SOUND SPEAKERS
FRONT
CINEMA
CENTRE
AV4
STAND
AV 1
MASTER LINK
POWER LINK
CENTRE
TV IN
DVB
CINEMA
CONTROL
LINK TV OUT
AV 2
