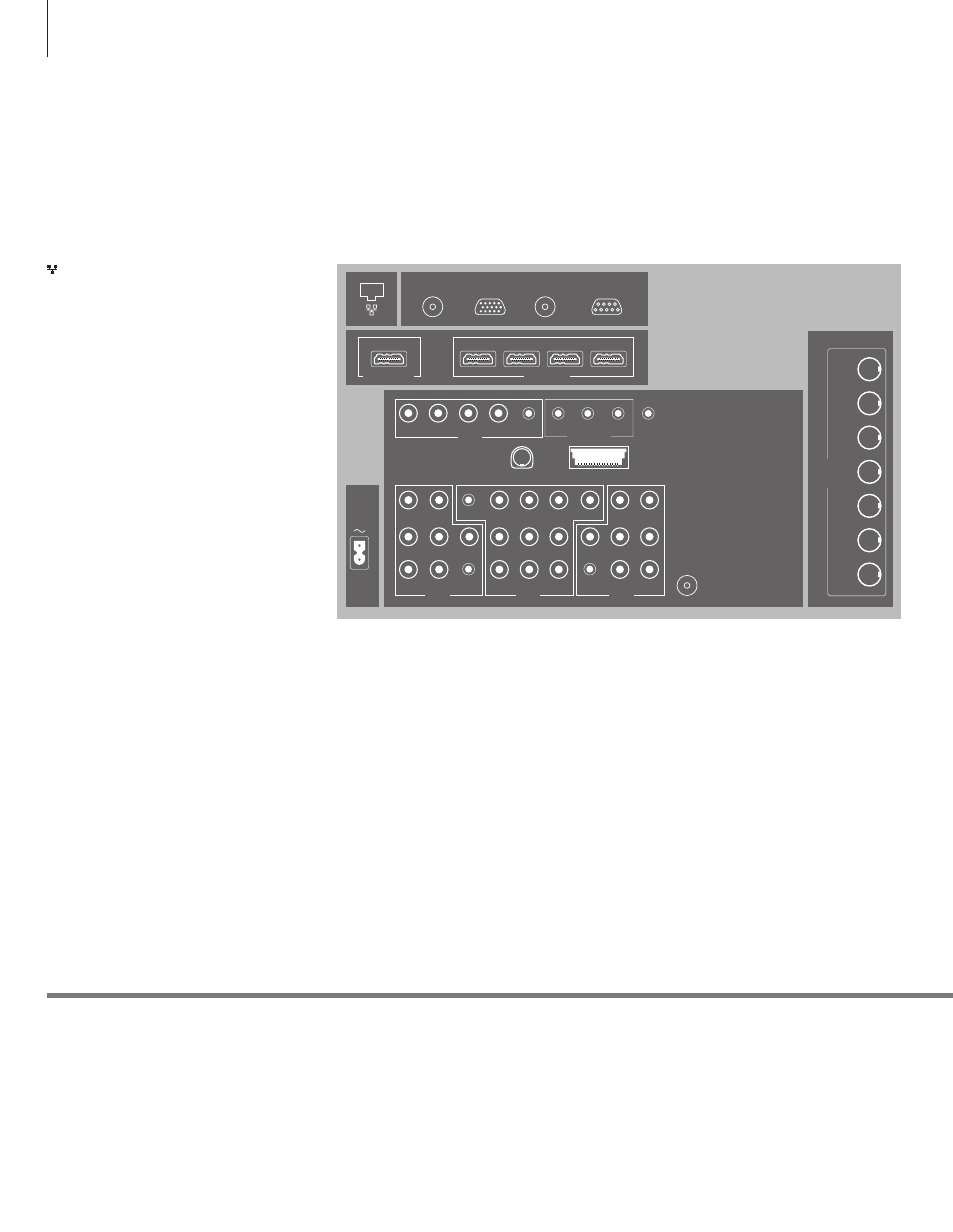

Panneaux de connexion – BeoVision 7-55
Tout équipement raccordé au panneau de connexion principal doit être enregistré
dans le menu CONNEXIONS. Les appareils raccordés au panneau de connexion
latéral peuvent être enregistrés dans le menu CONNEXIONS.
Information
Câble secteur et fiche
Economie d’énergie
Branchez la prise ~ située sur le panneau de connexion principal du téléviseur
à la prise secteur. Le téléviseur est en mode veille et prêt à être utilisé.
Si vous souhaitez effectuer un enregistrement à l’aide d’un enregistreur à
disque dur Bang & Olufsen ou utiliser Master Link pour intégrer votre système
audio et vidéo, ou encore si vous voulez faire appliquer des minuteries
externes à votre téléviseur, vous devez désactiver la fonction d’économie
d’énergie afin que votre configuration fonctionne correctement.
Ethernet* 1
Prise de raccordement à Internet. Pour les mises à
jour logicielles et la fonction BD-Live, si celle-ci est
disponible sur le disque Blu-ray.
ATSC
Prise d’entrée d’antenne pour le tuner ATSC.
VGA IN
Prise pour la connexion d’une source vidéo Haute
Définition ou d’un PC.
LINK TV OUT
Sortie d’antenne pour la diffusion de signaux
vidéo vers d’autres pièces.
CINEMA CONTROL
Pour la connexion d’un système domotique.
HDMI OUT (PROJECTOR OUT)
Connexion d’un projecteur.
HDMI IN (A–D)
Pour PC ou source vidéo HDMI (High Definition
Multimedia Interface). Une prise HDMI peut être
occupée par un équipement vidéo intégré. Les
sources peuvent être enregistrées sur n’importe
quel groupe de prises AV. Pour augmenter le
nombre de prises HDMI, connectez un boîtier
d’extension HDMI à la prise HDMI C.
~ – Alimentation secteur
Connexion à l’alimentation secteur.
AV1
Groupe de prises pour la connexion AV d’un
décodeur STB ou d’un enregistreur principal. Il est
également possible de raccorder d’autres types
d’appareils vidéo.
AV2
Groupe de prises pour la connexion AV d’un
appareil vidéo supplémentaire.
AV3
Groupe de prises pour la connexion AV d’un
appareil vidéo supplémentaire.
Le téléviseur laisse un circuit signal ouvert entre
un enregistreur connecté à la prise AV1 et une
source enregistrable connectée à la prise AV3.
Cela permet de régler la source sur AV3 pour qu’elle
s’active automatiquement, ainsi que de définir un
enregistreur sur AV1 pour l’enregistrement
programmé de la source sur AV3 (à condition que
votre équipement connecté prenne en charge ces
fonctions).
AV4
Prise occupée par un lecteur Blu-ray en option.
AV5
Groupe de prises pour la connexion AV d’un
appareil vidéo supplémentaire.
AV6
Groupe de prises pour la connexion AV d’un
appareil vidéo supplémentaire. Vous pouvez
également y brancher un casque, un appareil
photo, une caméra ou un périphérique USB.
Ce groupe de prises est placé sur le panneau de
connexion latéral. Reportez-vous à l’illustration de
la page 25.
PUC (AV1 – AV3, AV5 – AV6)
Pour des signaux de contrôle IR vers des
équipements externes connectés à une prise AV.
L-IN, R-IN (AV1 – AV3, AV5 – AV6)
Entrée de ligne gauche et droite. La prise AV6 est
destinée aux connexions audio (ex. appareil photo
ou caméra).
L-R-OUT (AV1 – AV2)
Sortie de ligne gauche et droite.
1 *REMARQUE ! Veillez à ce que la connexion par
câble entre l’appareil et le routeur ne se fasse pas
à l’extérieur pour éviter tout risque de haute
tension.
