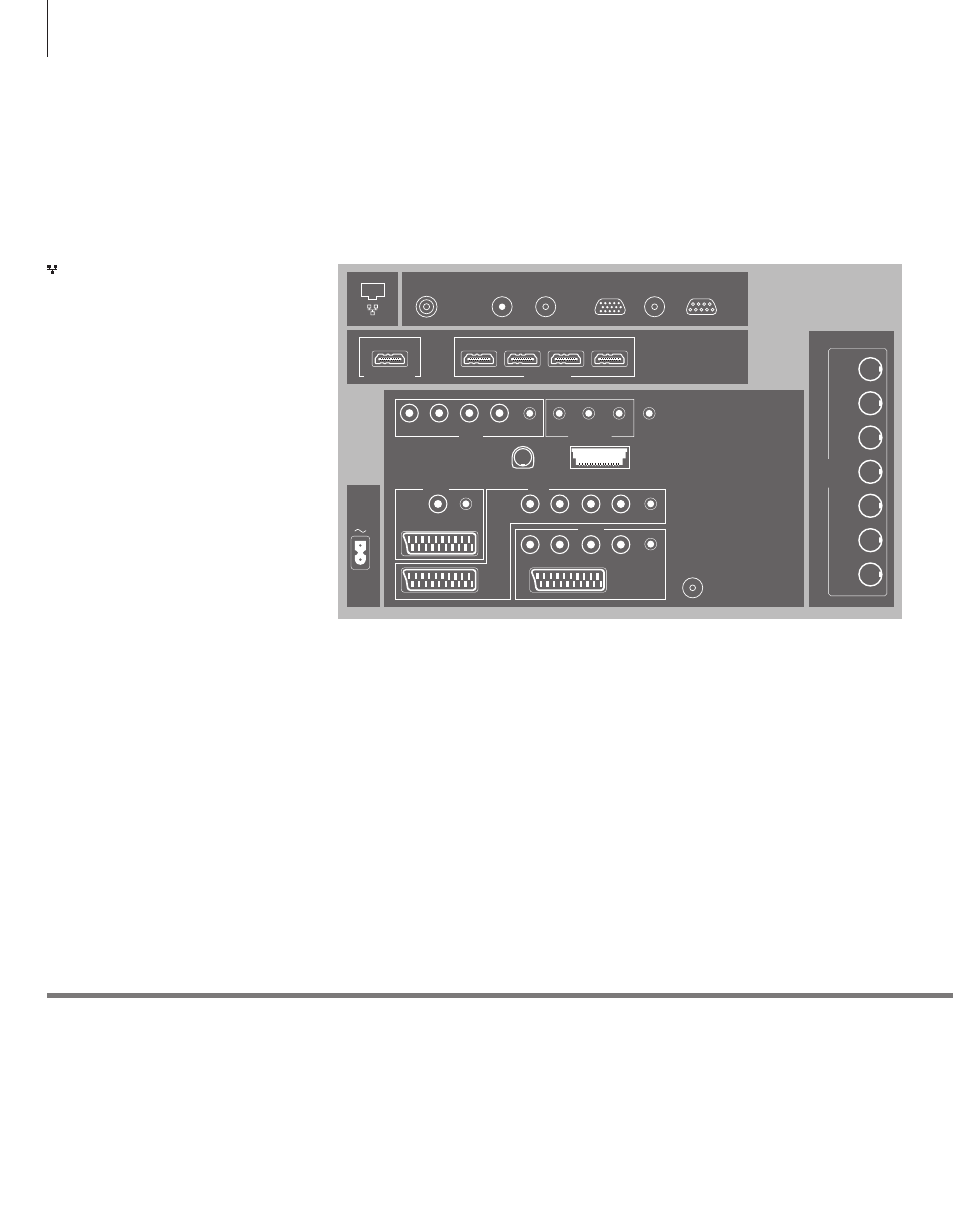

Panneaux de connexion – BeoVision 7-55

Tout équipement raccordé au panneau de connexion principal doit être enregistré 

dans le menu CONNEXIONS. Les appareils raccordés au panneau de connexion 
latéral peuvent être enregistrés dans le menu CONNEXIONS. 

Conseils utiles

Câble secteur et fiche Brancher la prise ~ située sur le panneau de connexion principal du téléviseur 

à la prise secteur. Le téléviseur est en mode veille et prêt à être utilisé. 

Ethernet*

1

Prise de raccordement à Internet. Pour les mises à 
jour logicielles et la fonction BD-Live, si celle-ci est 
disponible sur le disque Blu-ray.

DVB-T/C*

2

Prise d’entrée pour une antenne extérieure/un 
réseau de télévision câblée. 

DVB-S*

2

Prise d’entrée d’antenne pour un signal satellite 
numérique. 

AERIAL OUT

Non utilisé. 

VGA IN

Prise pour la connexion d’une source vidéo Haute 
Définition ou d’un PC. 

LINK TV OUT 
Sortie d’antenne pour la diffusion de signaux 
vidéo vers d’autres pièces. 

CINEMA CONTROL 
Pour la connexion d’un système domotique. 

HDMI OUT (PROJECTOR OUT) 
Connexion d’un projecteur. 

HDMI IN (A–D) 
Pour PC ou source vidéo HDMI (High Definition 
Multimedia Interface). Une prise HDMI peut être 
occupée par un équipement vidéo intégré. Les 
sources peuvent être enregistrées sur n’importe 
quel groupe de prises AV. Pour augmenter le 
nombre de prises HDMI, connectez un boîtier 
d’extension HDMI à la prise HDMI C. 

~ – Alimentation secteur

Connexion à l’alimentation secteur. 

AV1 

Groupe de prises pour la connexion AV d’un 

décodeur STB ou d’un enregistreur principal. Il est 
également possible de raccorder d’autres types 
d’appareils vidéo. 

AV2 

Groupe de prises pour la connexion AV d’un 
appareil vidéo supplémentaire. 

AV3 

Groupe de prises pour la connexion AV d’un 
appareil vidéo supplémentaire. 

Le téléviseur laisse un circuit signal ouvert entre 
un enregistreur connecté à la prise AV1 et une 
source enregistrable connectée à la prise AV3. 
Cela permet de régler la source sur AV3 pour 
qu’elle s’active automatiquement, ainsi que de 
définir un enregistreur sur AV1 pour 
l’enregistrement programmé de la source sur AV3 
(à condition que votre équipement connecté 
prenne en charge ces fonctions). 

AV4

Prise occupée par un lecteur Blu-ray en option. 

AV5 

Groupe de prises pour la connexion AV d’un 
appareil vidéo supplémentaire. 

AV6 

Groupe de prises pour la connexion AV d’un appareil 
vidéo supplémentaire. Vous pouvez également y 

brancher un casque, un appareil photo, une 
caméra ou un périphérique USB. Ce groupe de 
prises est placé sur le panneau de connexion 
latéral. Reportez-vous à l’illustration de la page 27. 

PUC (AV1 – AV3, AV5 – AV6) 
Pour des signaux de contrôle IR vers des 
équipements externes connectés à une prise AV. 

L-IN, R-IN (AV5 – AV6) 
Entrée de ligne gauche et droite. La prise AV6 est 
destinée aux connexions audio (ex. appareil photo 
ou caméra). 

1

*REMARQUE ! Connectez-vous uniquement à un 

réseau local (LAN) dédié à l’appartement, la 
maison ou l’immeuble. 

POWER

LINK

CENTRE

1

1 (SUB)

2

3

4

5

6

MASTER LINK

STAND

AV 5

R IN

L IN

VIDEO

IN

SPDIF

PUC

SPDIF

SPDIF

PUC

Y

Y

Pb

Pb

Pr

SPDIF

Pr

AV 1

AV 3

AV 2

CONTROL

PUC

PUC

TTL

RS232

PUC 1+2

IR-IN

HDMI IN

HDMI OUT

A

PROJECTOR OUT

B

C

D

CINEMA CONTROL

VGA IN

Analogue

LINK TV

OUT

DVB-T/C

AERIAL OUT

DVB-S

26
