12
>> Connexions
Connecter des enceintes au système
Vous pouvez connecter jusqu'à 12 enceintes
et subwoofers à votre système.
Débranchez du secteur tous les appareils
avant de raccorder l'appareil
supplémentaire.
Suivant le type d'appareil que vous connectez
au système, vous aurez besoin de différents
câbles et peut-être d'adaptateurs. Ces câbles
et adaptateurs sont disponibles auprès de
votre revendeur Bang & Olufsen.
Connecter des enceintes
> Branchez un câble Power Link à la prise
correspondante des enceintes que vous
souhaitez connecter au système.
> Reliez les câbles aux prises PL 1 à 6
disponibles du système.
> Si nécessaire, raccordez un câble Power Link
aux prises correspondantes des enceintes.
> Raccordez un câble Power Link à la prise
correspondante du subwoofer.
> Reliez ce câble à l'une des prises PL 1-6
disponibles du système.
> Rebranchez sur le secteur le système et
tous les appareils connectés à celui-ci.
Un câble spécial est nécessaire pour relier
deux enceintes à une même prise PL. En cas
d'impossibilité de brancher le câble en boucle
entre deux enceintes, vous aurez besoin d'un
répartiteur supplémentaire ; contactez votre
revendeur Bang & Olufsen pour plus
d'informations.
CTRL 1 CTRL 2 CTRL 3
PUC 3 A+B PL 1 PL 2 PL 3
EXT IR PUC 1
A+B
CTRL 4
PUC 2
A+B
CTRL 5
NOT
USED
PL 4 PL 5
1 2 3 4 5
HDMI IN
AV
IN
S/P-DIF
IN
5V
0,5A
12V=1.0A
STAND
COMMON INTERFACE
CHIPSIDE
CHIPSIDE
5V=50mA
AERIAL
14/18V=0.4A
SATELLITE
HDMI
OUT
MONITOR
CONTROL
IR/AUTO
CONTRAST
PL 6

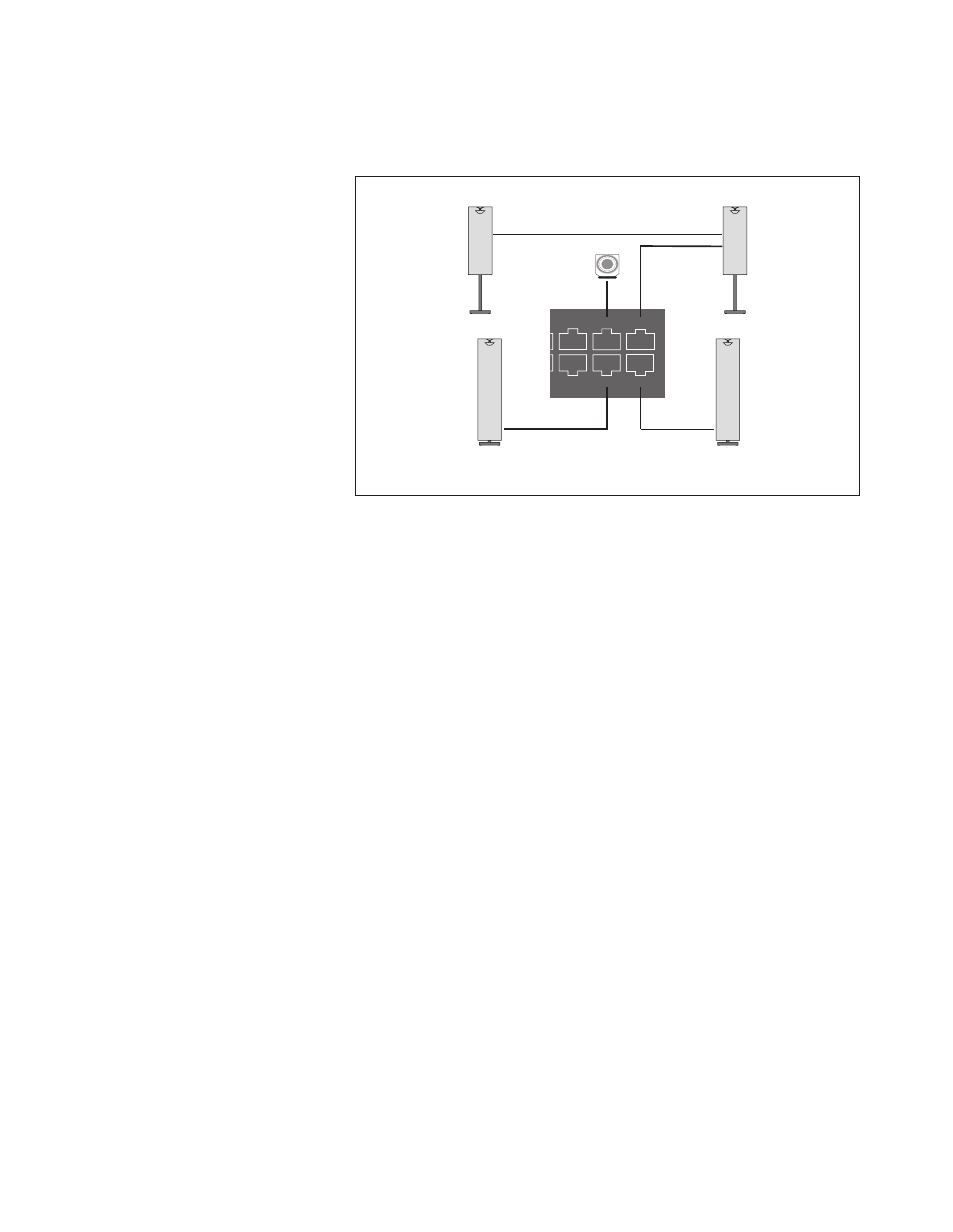

Exemple de branchement des enceintes
Enceinte arrière
Enceinte arrière
Subwoofer
Enceinte avant Enceinte avant
