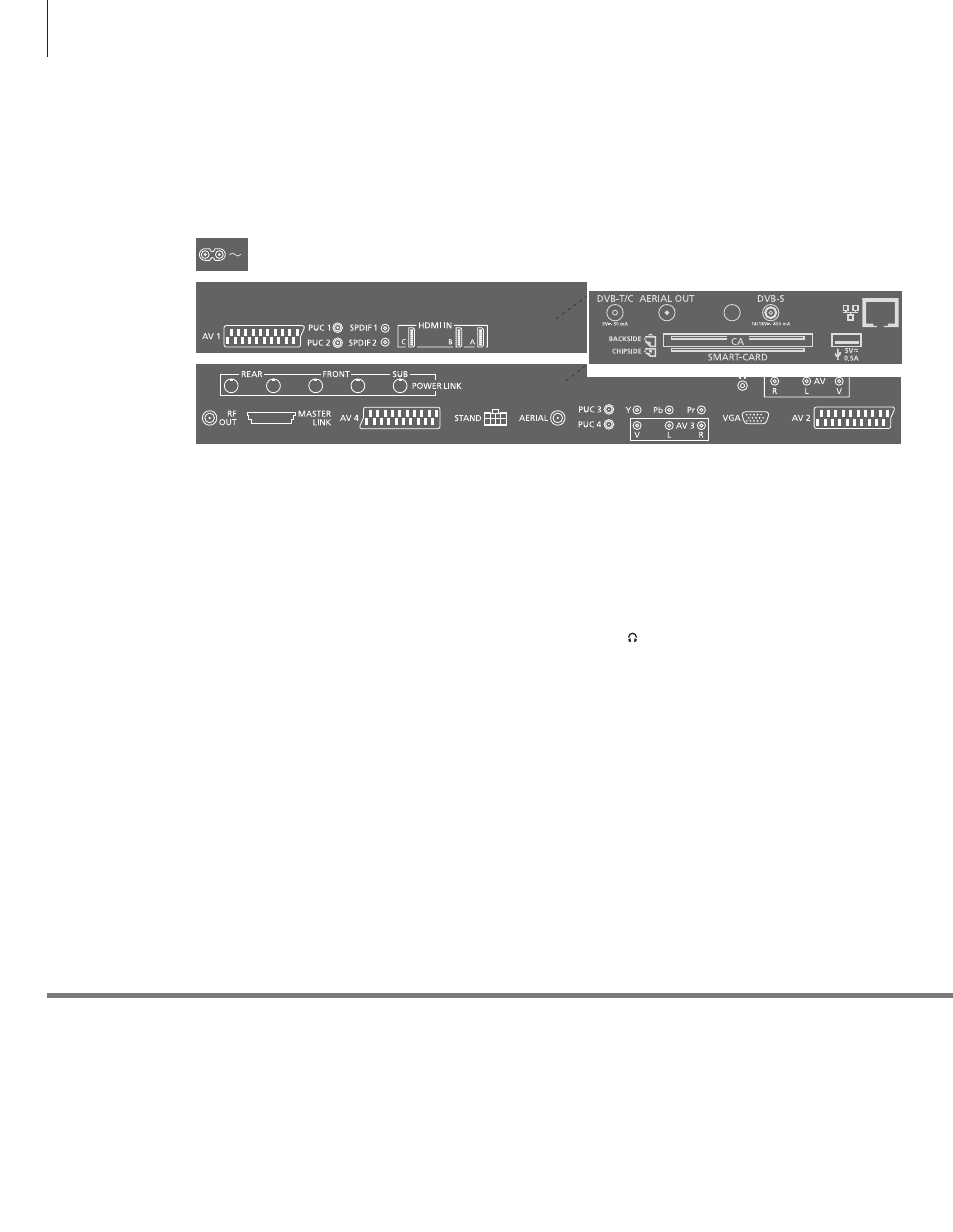

Panneaux de connexion – BeoVision 10–40/46
~ – Alimentation secteur
Connexion à l’alimentation secteur.
AV (1–2 et 4)
Prises 21 broches pour la connexion AV d’un
appareil vidéo supplémentaire (lecteur DVD,
décodeur STB, deuxième décodeur,
magnétoscope, etc.).
PUC (1–4)
Pour des signaux de contrôle IR vers des
équipements externes connectés à une prise AV.
SPDIF (1–2)
Prise d’entrée audio numérique, par exemple un
lecteur de DVD. La prise peut être utilisée en
conjonction avec une prise AV.
HDMI IN (A et B ; C sur certains modèles)
Pour PC ou source vidéo HDMI (High Definition
Multimedia Interface). Les sources peuvent être
enregistrées sur n’importe quel groupe de prises
AV. Pour augmenter le nombre de prises HDMI,
connecter un boîtier d’extension HDMI à la prise
HDMI C (si celle-ci est disponible ; sinon, à la prise
HDMI B)
POWER LINK (FRONT – REAR)
Utiliser pour la connexion d’enceintes externes
dans une installation de son surround. Voir le
manuel de l’appareil pour plus d’informations.
POWER LINK (SUB)
Utiliser pour connecter un subwoofer Bang &
Olufsen.
RF OUT
Prise de sortie d’antenne pour la diffusion de
signaux vidéo vers d’autres pièces. Nécessite
également un amplificateur RF. Voir le manuel de
l’appareil pour plus d’informations.
MASTER LINK
Pour un système audio ou vidéo compatible
Bang & Olufsen.
STAND
Pour la connexion d’un pied motorisé.
AERIAL
Prise d’entrée d’antenne pour un signal TV
analogique.
Y – Pb – Pr (AV2–4, 6)
Pour des signaux vidéo provenant d’une source
externe, par exemple une source HDTV. La prise
peut être utilisée en conjonction avec une prise
AV ou une prise audio numérique.
AV3 (vidéo, L, R)
Pour la connexion audio (canal son respectivement
gauche et droit) et des signaux vidéo provenant
d’une source externe.
VGA (AV3)
Pour la connexion d’un ordinateur afin de recevoir
des graphiques analogiques.
CAMERA (R, L, vidéo, AV5)
Pour la connexion audio (canal son respectivement
gauche et droit) et des signaux vidéo provenant
d’une source externe.
Brancher un casque stéréo.
Remarque : une écoute prolongée à fort volume
peut entraîner des pertes d’audition.
1 *DVB
Câble secteur et fiche
Utiliser un appareil photo ou un casque audio
Le nombre et le type des prises DVB dépendent du module DVB optionnel installé sur votre téléviseur.
Brancher la prise ~ située sur le panneau de connexion principal du téléviseur à la prise secteur. Le
téléviseur est en mode veille et prêt à être utilisé.
Voir le manuel de l’appareil pour plus d’informations sur l’utilisation des appareils photo et des casques audio.
CAMERA
5
24
Tout appareil connecté au panneau de connexion principal doit être enregistré dans
le menu CONNEXIONS.
Alimentation secteur
