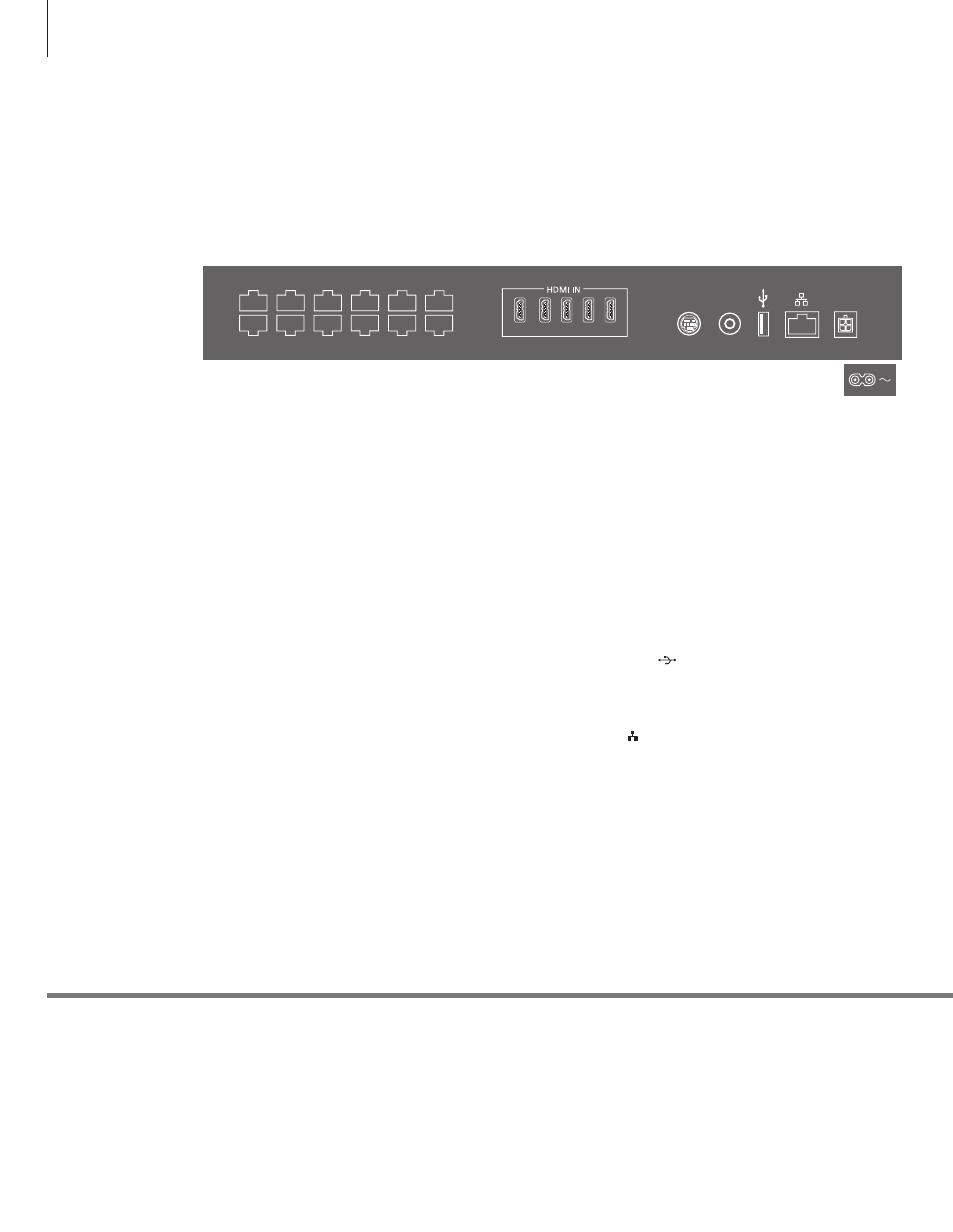

Panneaux de connexion
Tout appareil connecté au panneau de connexion principal doit être enregistré dans
le menu CONFIG. LISTE DES SOURCES. Tout appareil connecté au panneau de
connexion supérieur peut être enregistré dans le menu CONFIG. LISTE DES SOURCES.
Information
Branchez la prise ~ située sur le panneau de connexion principal du téléviseur
à la prise secteur. Le téléviseur est en mode veille et prêt à être utilisé.
Le câble secteur et la fiche fournis sont spécialement conçus pour cet appareil.
Ne changez pas la fiche. Si le câble secteur est endommagé, achetez-en un
autre auprès de votre revendeur Bang & Olufsen.
~ – Secteur
Connexion à l’alimentation secteur.
PL 1-5 (Power link)
Pour la connexion d’enceintes externes dans une
installation audio surround. Pour plus d’informations,
consultez le manuel en ligne.
MONITOR CONTROL
Pour une utilisation future.
PUC 1–3 A+B
Pour des signaux de contrôle IR vers des
équipements externes connectés à une prise
HDMI IN ou AV IN. Vous permet de contrôler
les appareils non Bang & Olufsen à l'aide de
la télécommande Bang & Olufsen.
CTRL (1–2)
Pour une utilisation future.
EXT. IR
Pour une utilisation future.
HDMI IN (1–5)
La prise HDMI (High Definition Multimedia
Interface) permet de connecter diverses sources
vidéo, du décodeur aux lecteurs multimédia en
passant par les lecteurs Blu-ray ou encore un
ordinateur.
AV IN
Pour la connexion d’appareils vidéo analogiques.
S/P-DIF IN
Prise d'entrée audio numérique, par exemple, pour
un PC.
USB ( )
Pour la connexion d'un périphérique USB, afin de
parcourir vos photos numériques, vos vidéos ou
vos fichiers de musique.
Ethernet* 1
Prise de raccordement à Internet. Pour obtenir
des mises à jour logicielles, et accéder aux
téléchargements WebMedia et PUC.
1 *Vérifiez que la connexion câblée entre l’appareil
et le routeur ne quitte pas le bâtiment afin d’éviter
tout contact avec un câble haute tension.
Câble secteur et fiche
PL 5 PL 4
MONITOR
CONTROL
PUC 2
A+B
PUC 1
A+B EXT. IR
PL 3 PL 2 PL1 PUC 3 A+B
CTRL 3 CTRL 2 CTRL 1
1 2 3 4 5
S/P-DIF
IN STAND
AV
IN
