CONSIGNES dE SÉCURITÉ
%"/(&3
danger de mort dû à de hautes tensions dans l’onduleur
De très hautes tensions peuvent apparaître dans l’onduleur même s’il n’y a pas de tensions extérieures.
• N’ouvrez pas l’onduleur.
• Seul le personnel qualifié est autorisé à procéder à l'installation, à la réparation et à l'adaptation.
"55&/5*0/
Risque de brûlure au contact de composants brûlants du boîtier
• Pendant le fonctionnement de l’onduleur, touchez uniquement le couvercle inférieur du boîtier et l’écran.
Perte de rendement due à une mauvaise dissipation de chaleur
• Ne posez pas d’objets sur le boîtier.
Model
STP XXXXXXXX
SUNNY TRIPOWER
Serial No.
XXXXXXXXXX
Solar Inverter* made in Germany by SMA Solar Technology AG
SMA Solar Technology AG
Sonnenallee 1 34626 Niestetal Germany www.SMA.de
Date
YYYY-MM-DD

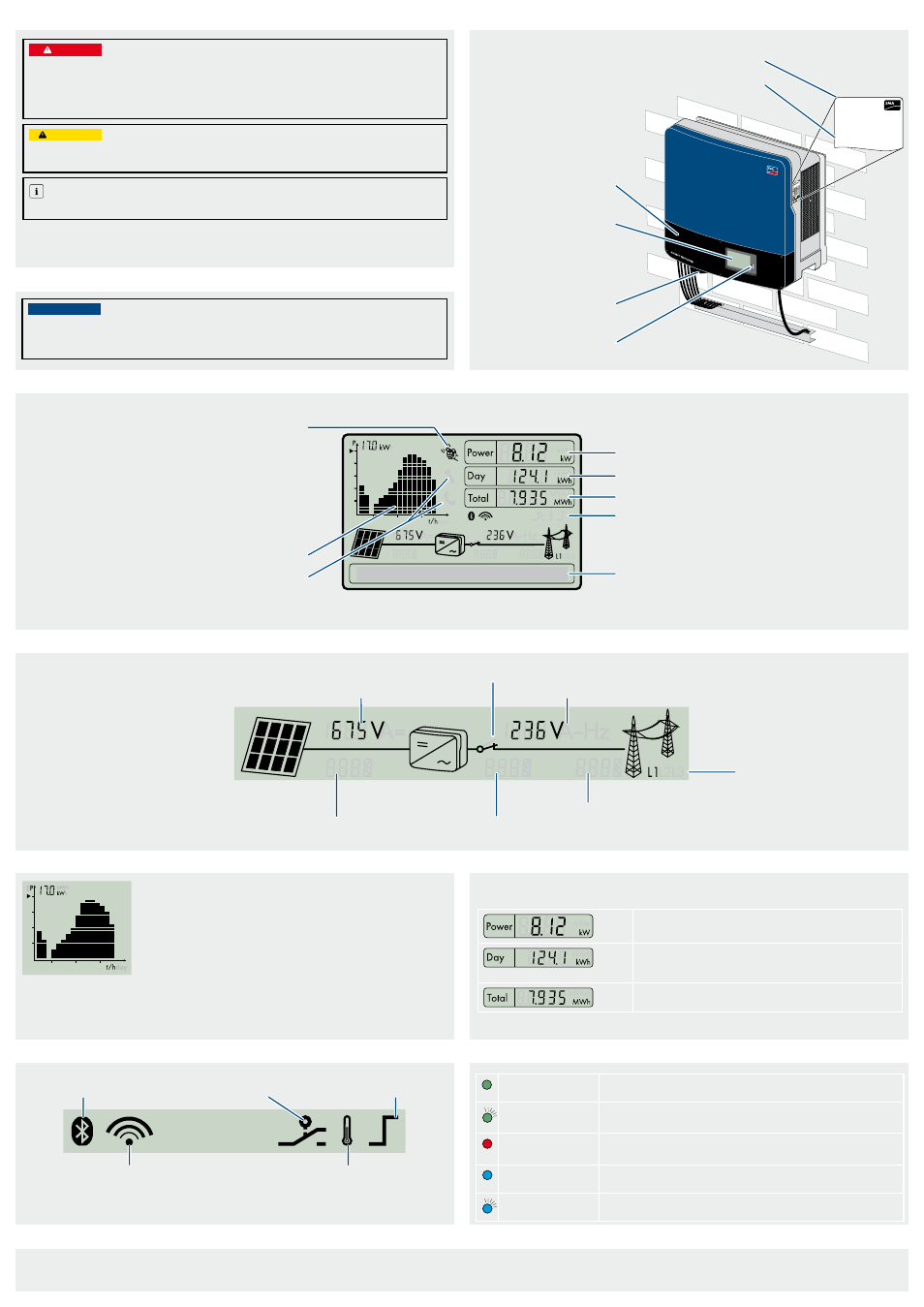

VUE d’ENSEMbLE dU PROdUIT
ÉCRAN
APERçU dE L’INSTALLATION
COURbE dE PUISSANCE ET dE RENdEMENT
AFFICHAGE dES FONCTIONS ACTIVÉES
PRÉCISION dE MESURE
SIGNAUx dEL
AFFICHAGE dE PUISSANCE
Les valeurs à l’écran peuvent diverger des valeurs réelles et ne doivent pas être utilisées pour la facturation. Les valeurs de mesure enregistrées par l’onduleur sont requises pour la gestion d’exploitation et pour la régulation du courant à
injecter. L’onduleur n’est pas équipé d’un compteur étalonné.
La puissance et l'énergie de l'onduleur sont représentées par des diagrammes.
Le déroulement de la puissance au cours de la journée est représenté de façon
standard.
La colonne de droite clignotante du diagramme représente l’heure actuelle. Si
l’onduleur n’injecte aucun courant dans le réseau électrique public pendant
une période prolongée (par exemple la nuit ou si les panneaux sont couverts
de neige), une lacune sera insérée dans le déroulement. La colonne de l’heure
actuelle est mise à jour automatiquement toutes les cinq secondes. Après
quatre secondes, elle s’éteint pendant une seconde et affiche ensuite la valeur
actuelle.
En tapotant sur le couvercle du boîtier, vous activez l’affichage : la courbe
représente les rendements énergétiques des 16 derniers jours.
L’écran met à jour les valeurs de mesure de votre installation photovoltaïque toutes les cinq secondes.
Vous avez la possibilité de commander l’écran par tapotement :
Un tapotement sur le couvercle du boîtier : allumer le rétro-éclairage,
faire défiler des lignes de texte, commuter entre les courbes de puissance
des 16 dernières heures d’injection et les rendements énergétiques des
16 derniers jours.
Deux tapotements sur le couvercle du boîtier : l’écran affiche
successivement la version du micrologiciel, le numéro de série de l’onduleur,
le NetID pour Bluetooth, le jeu de données régionales défini et la langue
d’affichage.
Courbe de puissance et de rendement
Une erreur est survenue : contactez l’installateur.
Puissance actuelle
Énergie journalière
Énergie totale depuis l’installation de l’onduleur
Affichage des fonctions mises en marche ou actives pour la communication,
les services du système en réseau ou le derating.
Ligne du texte pour l’affichage d’événements ou de messages d’erreur
Numéro d’événement avec référence
au générateur photovoltaïque
Tension d’entrée / courant d’entrée
Interrupteur ouvert : l’onduleur n’injecte pas dans le réseau.
Interrupteur fermé : l’onduleur injecte dans le réseau.
Tension de sortie / courant de sortie
Indique à quelle phase les
valeurs affichées doivent être
affectées.
Numéro d’événement avec référence
au réseau électrique public Numéro d’événement avec
référence à l’onduleur
Communication
Bluetooth active
Relais multifonction actif :
l’appareil consommateur est allumé. Limitation de la puissance active
Communication Bluetooth avec
d’autres appareils active
Réduction de puissance due à une température trop élevée
• Assurez une meilleure aération de l’onduleur.
• Si ce symbole s’affiche fréquemment, contactez votre
installateur.
NETTOYAGE dE L’ONdULEUR
136%&/$&
Endommagement de l’écran dû à l’utilisation d’agents de nettoyage
• Lorsque l’onduleur est encrassé, nettoyez le couvercle du boîtier, l’écran et les DEL uniquement avec de
l’eau claire et un chiffon.
Numéro de série
Écran
Couvercle inférieur du boîtier
Interrupteur-sectionneur DC*
Identification de l’onduleur par la plaque signalétique
DEL
La DEL verte est
allumée.
L’onduleur est en service.
La DEL verte clignote. Les conditions de connexion au réseau ne sont pas remplies.
La DEL rouge est
allumée.
Une erreur est survenue.
• Contactez l’installateur.
La DEL bleue est
allumée.
La communication Bluetooth est activée.
La DEL bleue clignote. En activant le paramètre « Trouver l’appareil » via le Sunny Explorer, l’onduleur
a été identifié.
La puissance et l’énergie de l’onduleur sont affichées dans les trois champs « Power », « Day » et « Total ».
L’affichage est mis à jour toutes les cinq secondes.
Puissance actuellement injectée dans le réseau électrique public par
l’onduleur
L’énergie injectée ce jour. C’est-à-dire, la somme d’énergie depuis
le matin, quand l’onduleur entre en service jusqu’au moment de la
lecture.
Énergie totale injectée par l’onduleur pendant toute sa durée de
fonctionnement.
* en option
