Description de l’appareil
SMA
Technologie AG
Page 12
SMC50_60-11:FF4205
Instructions de service
3.2 Montage de l’appareil
Sur toute la ligne des produits Sunny Boy, nous avons accordé une grande impor-
tance à un design sobre et fonctionnel. Le modèle de base du Sunny Mini Central
5000/6000 se contente lui-aussi d’un affichage de statut composé de trois LEDs qui
a fait ses preuves. Un affichage de texte en clair est disponible en option. C’est vo-
lontairement que l’appareil est dénué d’éléments de commande.
Un réglage de précision sur l’installation solaire raccordée n’est pas nécessaire. Si,
dans des conditions d’utilisation particulières, ce réglage était toutefois souhaité, il
faudrait recourir à une des interfaces de communication disponibles en option. L’in-
terface permet en outre d’interroger les données de service actuelles et de les enre-
gistrer avec un programme sur PC. Si vous souhaitez en savoir plus, le chapitre 6
„Extensions” (page 35) vous fournira une description plus détaillée.
Le Sunny Mini Central a été conçu pour des installations photovoltaïques à structure
homogène (panneaux de type identique, orientation et inclinaison identiques). Sur le
Sunny Mini Central, les quatre raccordements DC sont montés en parallèles à l'inté-
rieur, comme cela est représenté sur le schéma Fig. 3.2: "Schéma fonctionnel du Sun-
ny Mini Central 6000".

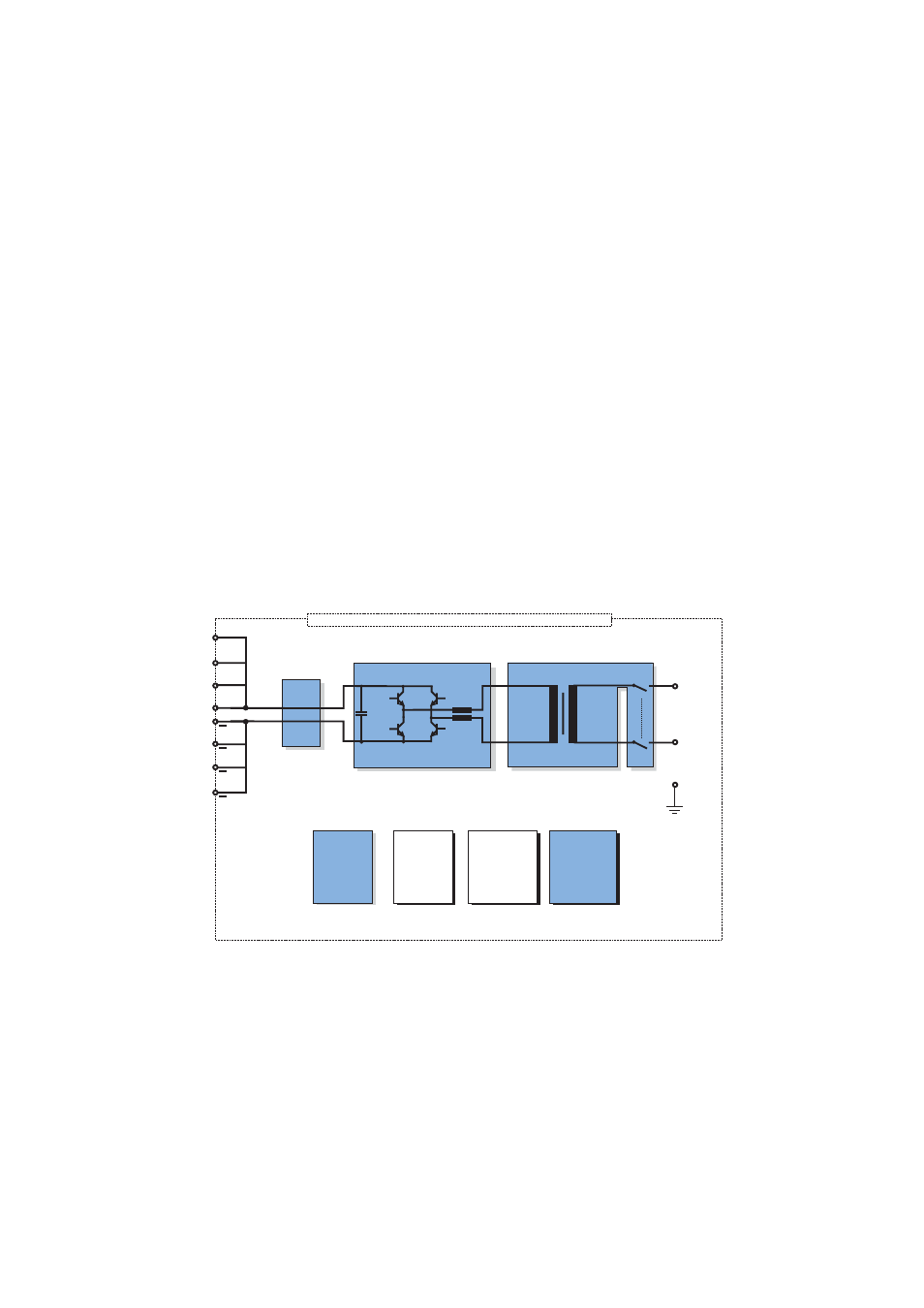

Fig. 3.2: Schéma fonctionnel du Sunny Mini Central 5000/6000
SMA grid guard
L
N
PE
Protection
contre les
surtensions:
Varistors avec
protection
thermique
Transformateur
Écran LCD
en option
(IP65)
Refroidissement
avec des
ventilateurs
intégrés
+
+
+
+
Sor
tie A
C
a
vec bor
ne int
e
rn
e
Pont
Interface pour
communication
en option:
RS232
RS485
Powerline
Radio
Recherche
MPP
Sunny Mini Central 6000 Boîtier IP54 (montage à l'extérieur possible)
Entr
ée DC a
vec 4x2 connect
eurs
