SMA VOLTAGE STABILIZER Manuel d'utilisation
Page 16
5 Raccordement électrique
SMA Solar Technology AG
16
Ukonstanter-IFR103610
Instructions d’installation

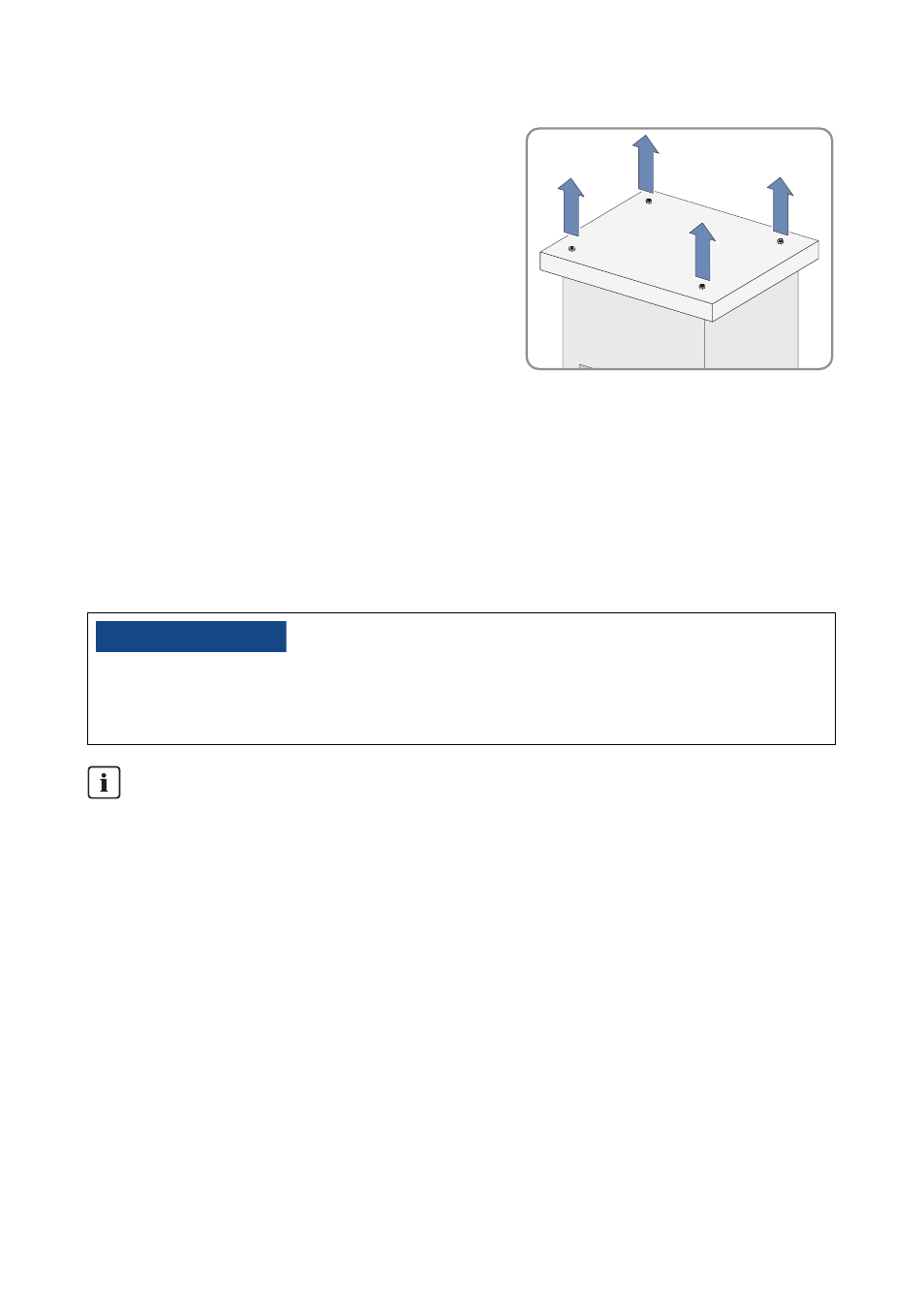

1. Dévissez les vis du couvercle et retirez le couvercle.
2. Faites passer le câble de terre par le presse-étoupe.
3. Faites passer le câble de contrôle de la température par le presse-étoupe.
4. Faites passer le câble du circuit 415 V par le presse-étoupe.
5. Faites passer le câble du circuit 230 V par le presse-étoupe.
6. Fixez les câbles dans le stabilisateur de tension de telle sorte à garantir un délestage de traction.
5.4 Raccorder les câbles dans le stabilisateur de tension
136%&/$&
En cas de raccordement défectueux du câble de terre, aucune mesure de protection n'est
prévue.
Vérifiez que le pont de mise à la terre soit en conformité avec le schéma électrique.
Schéma électrique
Utilisez impérativement le schéma électrique du Sunny Central pour le raccordement
électrique.
