4.4 Opérations de maintenance lorsque la tension de commande
de l’onduleur est connectée
Ce paragraphe décrit la maintenance du Sunny Central à tension connectée. Les composants de
l’onduleur sont sous tension. Au cours des opérations de maintenance décrites dans ce paragraphe,
il peut être nécessaire d’activer et de désactiver l’onduleur à plusieurs reprises.
4.4.1 Activation de la tension de commande

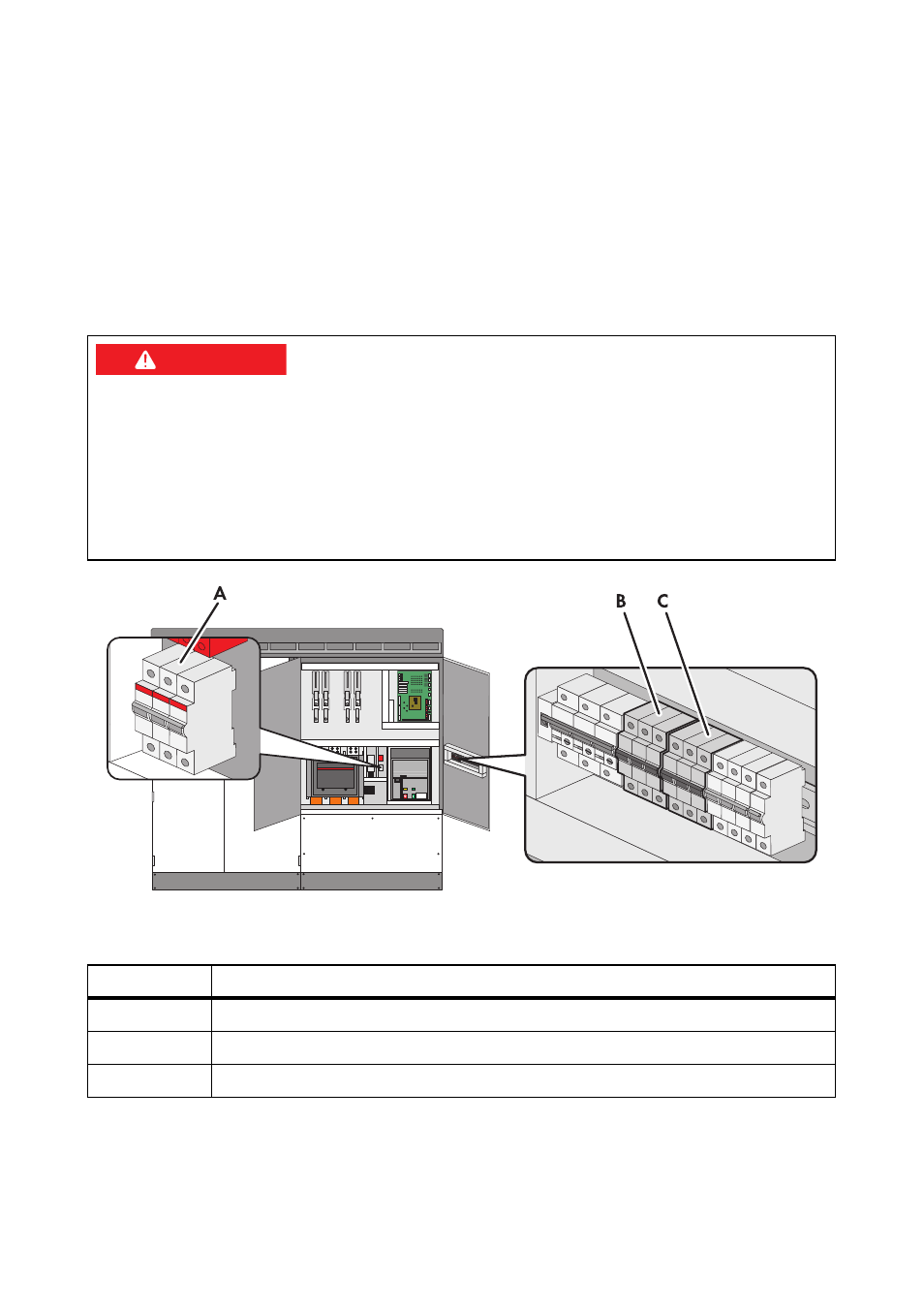

Figure 11 : Position des disjoncteurs miniatures.
%"/(&3
Str
Choc électrique dû à une tension
Des tensions élevées sont présentes dans l’onduleur et ses composants. Le non-respect de cette
consigne de sécurité peut entraîner des blessures graves voire mortelles par choc électrique.
• Portez un équipement de protection personnel.
• Suivez scrupuleusement les procédures.
• Respectez les consignes de sécurité.
Position Désignation
A Disjoncteur miniature de la tension de commande externe
B Disjoncteur miniature de la tension de commande interne
C Disjoncteur miniature de la mesure de tension
