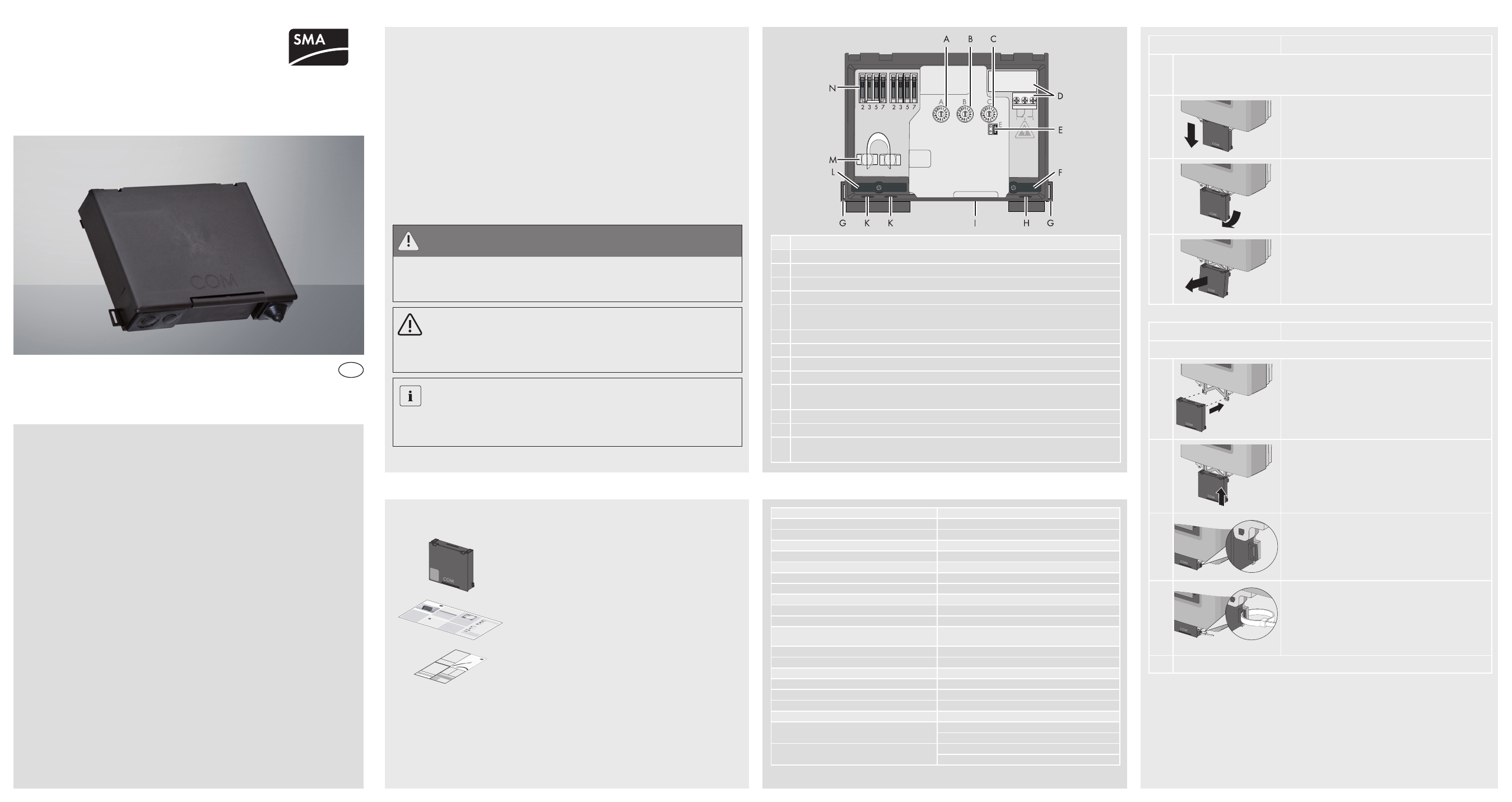

Accessoires pour SUNNY BOY 2000HF/2500HF/3000HF
RS485-Quick Module
Instructions d'installation
485Q-Module-IFR111830 | IMFR-485QMODULE | Version 3.0
En cas de problèmes techniques concernant nos produits, prenez contact avec le Service
en Ligne SMA. Nous avons besoin des données suivantes afin de pouvoir vous aider de
manière ciblée :
• Numéro de série du RS485-Quick Module
• Type d'onduleur
• Numéro de série de l'onduleur
• Panneaux photovoltaïques connectés et nombre de panneaux photovoltaïques
• Numéro d'événement ou affichage à l'écran de l'onduleur
• Type de communication le cas échéant
SMa France S.a.S.
Le Parc Technologique de Lyon
240 Allée Jacques Monod - Bât. M2
69791 Saint Priest cedex
www.SMA-France.com
Service en Ligne de SMa
Onduleur: +33 4 72 09 04 40
Communication: +33 4 72 09 04 41
Fax: +33 4 72 22 97 10
E-mail: [email protected]
Contrôlez l'intégralité de la livraison et vérifiez l'absence de dommages extérieurs. Si vous
constatez des dommages ou si quelque chose manque, prenez contact avec votre commerçant.
RS485-Quick Module
Instructions d'installation
Poster de principe de câblage RS485
Utilisation conforme
Le module RS485-Quick Module est disponible sous forme de jeu d'équipement ultérieur ou est
contenu dans la livraison de l'onduleur.
Le RS485-Quick Module est conçu uniquement pour une utilisation avec les onduleurs SMA
des types Sunny Boy 2000HF/2500HF/3000HF. Prenez également compte des instructions
d'installation de l'onduleur.
Le RS485-Quick Module dispose d'une interface RS485 et d'un relais multifonction. L'interface
RS485 vous permet d'établir une communication filaire RS485 avec les types d'onduleurs
mentionnées ci-dessus.
Le relais multifonction contrôle l’indicateur de dysfonctionnement ou des charges externes en
fonction de la puissance fournie par l’onduleur. Dans la zone de téléchargement du site
www.SMA-France.com, vous trouverez la description technique « Relais multifonction et
OptiTrac Global Peak » qui présente d’autres fonctions du relais multifonction (à partir de la
version 2.10 du micrologiciel).
Consignes de sécurité
DANGER !
Choc électrique par haute tension au niveau de l'onduleur.
• Toute intervention électrique sur l'onduleur doit être effectuée exclusivement par
un électricien qualifié.
• Déconnectez l'onduleur des côtés AC et DC comme décrit dans les instructions
d'installation de l'onduleur.
PRUDENCE !
Le RS485-Quick Module ou l'onduleur peuvent être endommagés
par des décharges électrostatiques !
• Reliez-vous à la terre en touchant le raccordement PE ou un objet mis à la terre
avant de manipuler tout composant électronique.
Longueur des câbles
Lors du câblage, veillez à ce que tous les câbles soient suffisamment longs pour
permettre le raccordement du RS485-Quick Module à l'onduleur. Tenez compte
du fait que le RS485-Quick Module doit être enfiché environ 10 cm à l'intérieur de
l'onduleur après avoir été raccordé (cf. « Montage »).
VUe d'enSeMbLe dU pRodUIt ReMpLaCeMent dU RS485-QUICk ModULe
Raccordements
Bus de terrain 2 x 4 bornes à ressort
Relais multifonction Borne filetée tripolaire
Communication
Interfaces de communication RS485, Bluetooth
portée maximale de communication
RS485 1 200 m
Bluetooth en champ libre 100 m
Conditions ambiantes en service
Température ambiante –25 °C … +60 °C
Humidité relative de l'air (sans condensation) 5 % … 95 %
Conditions environnementales lors du
stockage
Température ambiante –40 °C … +85 °C
Humidité relative de l'air 5 % … 95 %
données générales
Largeur x hauteur x profondeur 124 mm x 97,5 mm x 27 mm
Poids 180 g
Lieu de montage dans l'onduleur
données du relais multifonction
Tension AC: max. 240 V
DC: max. 30 V
Courant AC : max. 1,0 A
DC : max. 1,0 A
CaRaCtéRIStIQUeS teChnIQUeS
démontage
1. Déconnectez l'onduleur côtés AC et DC comme décrit dans les instructions
d'installation de l'onduleur. Si un relais multifonction est raccordé, coupez la tension
d'alimentation de ce dernier.
2. Retirez le Quick Module jusqu'à la butée.
3. Enfoncez légèrement le Quick Module vers l'avant
jusqu'à ce que les taquets de guidage passent à
travers les ouvertures de la fixation.
4. Retirez le Quick Module de la fixation.
Montage
Installez le RS485-Quick Module avec précaution dans l'onduleur.
1. Enfichez le RS485-Quick Module dans les ouvertures
de la fixation, prévues à cet effet.
2. Faites glisser le RS485-Quick Module dans l'encoche
de guidage vers le haut jusqu'à ce qu'il s'enclenche.
3. Vérifiez que le RS485-Quick Module est correctement
installé. Les attaches de sécurité du RS485-Quick
Module et de la fixation doivent être à niveau.
4. Fixation mécanique :
Afin que le RS485-Quick Module ne puisse pas être
retiré par erreur, il est possible de fixer le RS485-Quick
Module à l'aide d'un attache-câble. Pour ce faire,
faites passer l'attache-câble dans les deux passants de
sécurité situés l'un sur l'autre et serrez.
☑ Le RS485-Quick Module est monté.
description
A Commutateur rotatif pour le réglage du pays d'installation (commutateur A)
B Commutateur rotatif pour le réglage de la langue de l'écran (commutateur B)
C Commutateur rotatif pour le réglage de la communication Bluetooth (commutateur C)
D Relais multifonction et borne de raccordement
E Port de cavalier pour le réglage temporaire de la langue en anglais, par exemple dans
le cadre de travaux de maintenance
F Décharge de traction
G Œillets de fixation avec l'attache-câble
H Ouverture de boîtier pour le raccordement du relais multifonction
I Port pour carte SD
K Manchon support de câble avec plot de remplissage pour le raccordement au bus
RS485
L Décharge de traction
M Bornes de blindage avec deux feuilles de cuivre autocollantes
N Deux bornes à ressort à 4 pôles pour le raccordement au bus RS485 avec une
résistance de terminaison
