Surveillance de l’installation SMA Technologie AG
Page 34 SB3300TL-11:FF2105 Instructions de service

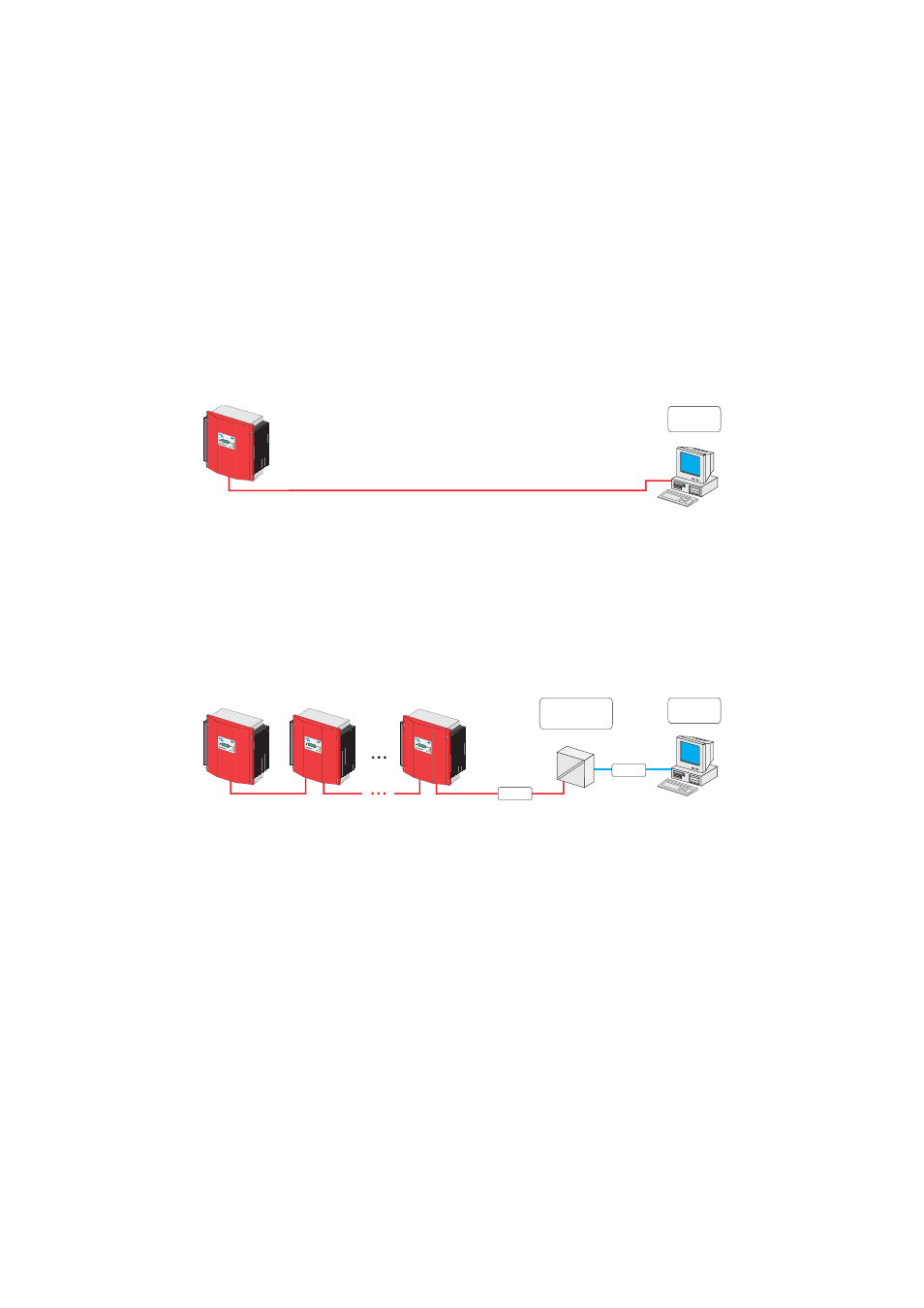

6.1.2 Sunny Data via RS232
Communication par câble
(un seul Sunny Boy 3300TL)
Conditions préalables : Le Sunny Boy ou le Sunny Mini Central doivent être équipé
d’un RS232 Piggy-Back, le raccordement à un PC étant généralement effectué
directement sur le port COM1 ou COM2 du PC. L’installation du câble RS232 est
décrite dans les instructions d'installation du Sunny Boy 3300TL.
6.1.3 Sunny Data via RS232
Communication par câble
(jusqu’à 50 Sunny Boys ou Sunny Mini Centrals)
Conditions préalables : Tous les Sunny Boys et les Sunny Mini Centrals doivent être
équipés d’un RS485 Piggy-Back, le raccordement au PC étant généralement assuré
par un convertisseur d’interface RS485/RS232 sur le port COM1 ou COM2.
L’installation du câble RS485 est décrite dans les instructions d'installation du Sunny
Boy 3300TL.
PC avec
Sunny Data
Erdschluss Earth Faul t
Ar t.-Nr .: 8 6-00
max. 50
PC avec
Sunny Data
Convertisseur
d'interface
RS485/RS232)
RS232
RS485
Erdschluss Earth Fault
Ar t. -Nr .: 8 6-00 Erdschluss
Earth Faul t Ar t. -N r. : 8 6 -00 Erdschlus s Earth Fault
Ar t.-Nr .: 8 6-00
