CONSIGNES dE SÉCURITÉ
%"/(&3
danger de mort dû à de hautes tensions dans l’onduleur
De très hautes tensions peuvent apparaître dans l’onduleur même s’il n’y a pas de tensions extérieures.
• N’ouvrez pas l’onduleur.
• Seul du personnel qualifié est autorisé à procéder à l’installation électrique, à la réparation et à
l’adaptation de l’onduleur.
"55&/5*0/
Risque de brûlure au contact des pièces brûlantes du boîtier
• Pendant le fonctionnement de l’onduleur, touchez uniquement le couvercle inférieur du boîtier et l’écran.
perte de rendement due à une mauvaise dissipation de la chaleur
• Ne posez pas d’objets sur le boîtier.
Model
SB XXXXXXXXXXX
SUNNY BOY
Serial No.
XXXXXXXXXX
Solar Inverter* made in Germany by SMA Solar Technology AG
SMA Solar Technology AG Sonnenallee 1 34626 Niestetal Germany www.SMA.de
Date
YYYY-MM-DD
kVAr kVArh kWh MVArh MWh
kW
kW h
D VE
SB 5 00 0T L- 21
* * XX X
SU NN Y BO Y Ph oto vo lta ic stri ng in ve rte r * M ad e i n G erm an y
X XX
P I
D VE

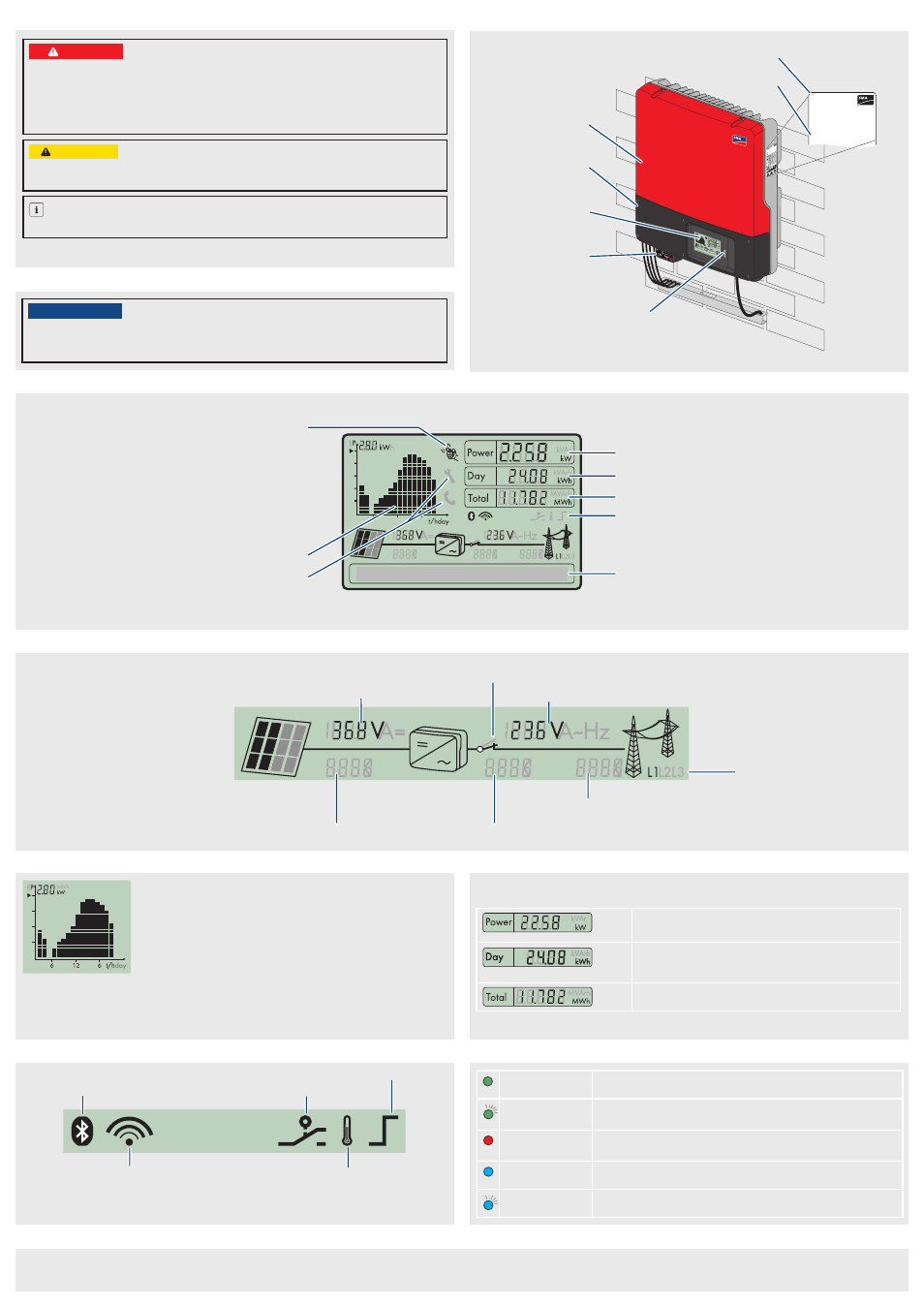

VUE d’ENSEMBLE dU pROdUIT
ÉCRAN
ApERçU dE L’INSTALLATION
COURBE dE pUISSANCE ET dE RENdEMENT
AFFIChAGE dES FONCTIONS ACTIVÉES
pRÉCISION dE MESURE
SIGNAUx dEL
AFFIChAGE dE pUISSANCE
La puissance et l’énergie de l’onduleur sont affichées dans les trois champs « Power », « Day » et « Total ».
L’affichage est mis à jour toutes les cinq secondes.
Puissance actuellement injectée dans le réseau électrique public par
l’onduleur
L’énergie injectée ce jour. C’est-à-dire, la somme d’énergie depuis
le matin, quand l’onduleur entre en service, jusqu’au moment de la
lecture.
Énergie totale injectée par l’onduleur pendant toute sa durée de
fonctionnement.
Les valeurs à l’écran peuvent diverger des valeurs réelles et ne doivent pas être utilisées pour la facturation. Les valeurs de mesure enregistrées par l’onduleur sont requises pour la gestion d’exploitation et pour la régulation du courant à
injecter.
La puissance et l’énergie de l’onduleur sont affichées sous la forme de
diagrammes. Le déroulement de la journée de la puissance est représenté de façon
standard. La colonne droite clignotante représente l’heure actuelle. Si l’onduleur
n’injecte aucun courant dans le réseau électrique public pendant une période
prolongée (par exemple la nuit ou si les panneaux sont couverts de neige), une
lacune sera insérée dans le déroulement. La colonne de l’heure actuelle est mise à
jour automatiquement toutes les cinq secondes.
Après quatre secondes, elle s’éteint pendant une seconde et affiche ensuite la
valeur actuelle.
En tapotant sur le couvercle du boîtier, vous activez l’affichage :
la courbe représente les rendements énergétiques des 16 derniers jours.
La DEL verte est
allumée.
L’onduleur est en service.
La DEL verte clignote Les conditions de connexion au réseau ne sont pas remplies.
La DEL rouge est
allumée
Une erreur est survenue.
• Contactez l’installateur.
La DEL bleue est
allumée.
La communication Bluetooth est activée.
La DEL bleue clignote. L’onduleur a été identifié en activant le paramètre « Trouver l’appareil » via le
Sunny Explorer.
L’écran met à jour les valeurs de mesure de votre installation photovoltaïque toutes les 5 secondes.
Vous avez la possibilité de commander l’écran par tapotement :
1 tapotement : allumer le rétro-éclairage, défiler les lignes de texte,
commuter entre les courbes de puissance des dernières 16 heures
d’injection et le rendement énergétique des derniers 16 jours.
Tapotez deux fois de suite : l’écran affiche successivement la version du
micrologiciel, le numéro de série ou la désignation de l’onduleur, le NetID,
le jeu de données régionales réglé et la langue d’affichage.
Courbe de puissance et de rendement
Une erreur est survenue : contactez l’installateur.
Puissance actuelle
Énergie journalière
Énergie totale depuis l’installation de l’onduleur
Affichage des fonctions activées
Zone de texte pour l’affichage d’événements ou de messages d’erreur
Numéro d’événement avec référence
au générateur photovoltaïque
Tension d’entrée /
courant d’entrée
Interrupteur ouvert : l’onduleur n’injecte pas dans le réseau.
Interrupteur fermé : l’onduleur alimente le réseau.
Tension de sortie /
Courant de sortie
Indique à quelle phase les
valeurs affichées doivent être
affectées.
Numéro d’événement avec référence
au réseau électrique public
Numéro d’événement avec
référence à l’onduleur
Communication
Bluetooth Relais multifonction
Limitation de la puissance
Qualité de
connexion
Bluetooth
Réduction de puissance due à une température trop élevée
• Assurez une meilleure aération de l’onduleur
• Si ce symbole s’affiche fréquemment, contactez votre
installateur.
NETTOYAGE dE L’ONdULEUR
136%&/$&
L’utilisation de produits d’entretien peut endommager l’écran.
• Lorsque l’onduleur est encrassé, nettoyez le couvercle du boîtier, l’écran et les DEL uniquement avec de
l’eau claire et un chiffon.
Couvercle supérieur du
boîtier
Couvercle inférieur du boîtier
Écran
ESS (en option)
DEL
Numéro de série
Identification de l’onduleur par la plaque signalétique
