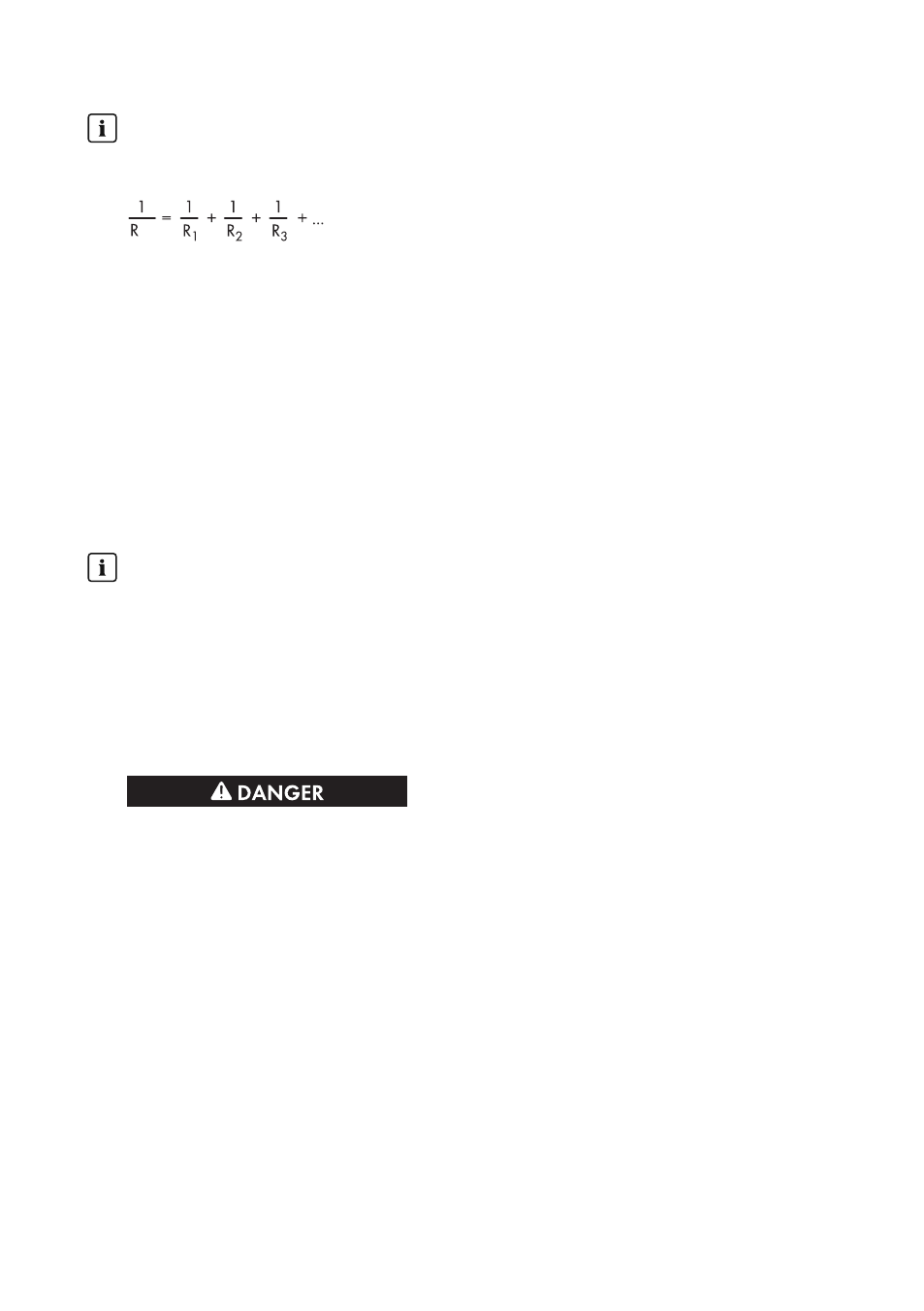

Calcul de la résistance d’isolement
La résistance totale attendue de l’installation photovoltaïque ou d’un string peut être calculée à
l’aide de la formule suivante :
total
Pour connaître la résistance d’isolement exacte d’un panneau photovoltaïque, adressez-vous
au fabricant du panneau photovoltaïque ou consultez la fiche technique.
À titre informatif, la valeur moyenne de la résistance d’un panneau photovoltaïque peut être
d’environ 40 Mohms pour les panneaux à couche mince et d’environ 50 Mohms pour les
panneaux photovoltaïques polycristallins et monocristallins (pour en savoir plus sur le calcul de
la résistance d’isolement, voir l’information technique « Résistance d’isolement (Riso)
d’installations photovoltaïques sans séparation galvanique.
Appareils nécessaires :
☐ Dispositif adapté pour une déconnexion et un court-circuitage sécurisés
☐ Appareil de mesure de la résistance d’isolement
Un dispositif adapté pour une déconnexion et un court-circuitage du générateur
photovoltaïque sécurisés est nécessaire
La mesure de la résistance d’isolement ne peut être réalisée qu’à l’aide d’un dispositif adapté
pour une déconnexion et un court-circuitage sécurisés du générateur photovoltaïque. Si aucun
dispositif adapté n’est disponible, la mesure de la résistance d’isolement ne doit pas être
réalisée.
Procédure :
1. Calculez la résistance d’isolement attendue par string.
2.
Danger de mort dû à de hautes tensions
• Mettez l’onduleur hors tension (voir chapitre 2.2, page 8).
3. Installez le dispositif de court-circuitage.
4. Raccordez l’appareil de mesure de la résistance d’isolement.
5. Court-circuitez le premier string.
6. Réglez la tension d’essai. Celle-ci doit se rapprocher le plus possible de la tension système
maximale des panneaux photovoltaïques sans la dépasser (voir fiche technique des panneaux
photovoltaïques).
7. Mesurez la résistance d’isolement.
8. Interrompez le court-circuit.
9. Procédez de la même manière pour les strings restants.
☑ Si la résistance d’isolement d’un string s’écarte sensiblement de la valeur théorique
calculée, cela signifie que le string présente un défaut à la terre.
10. Ne raccordez à l’onduleur les strings dans lesquels vous avez constaté un défaut à la terre
qu’après avoir éliminé le défaut à la terre.
