Raccordement AC du Disconnect Unit pour Sunny Central 500HE-US/CA/
Sunny Central CP

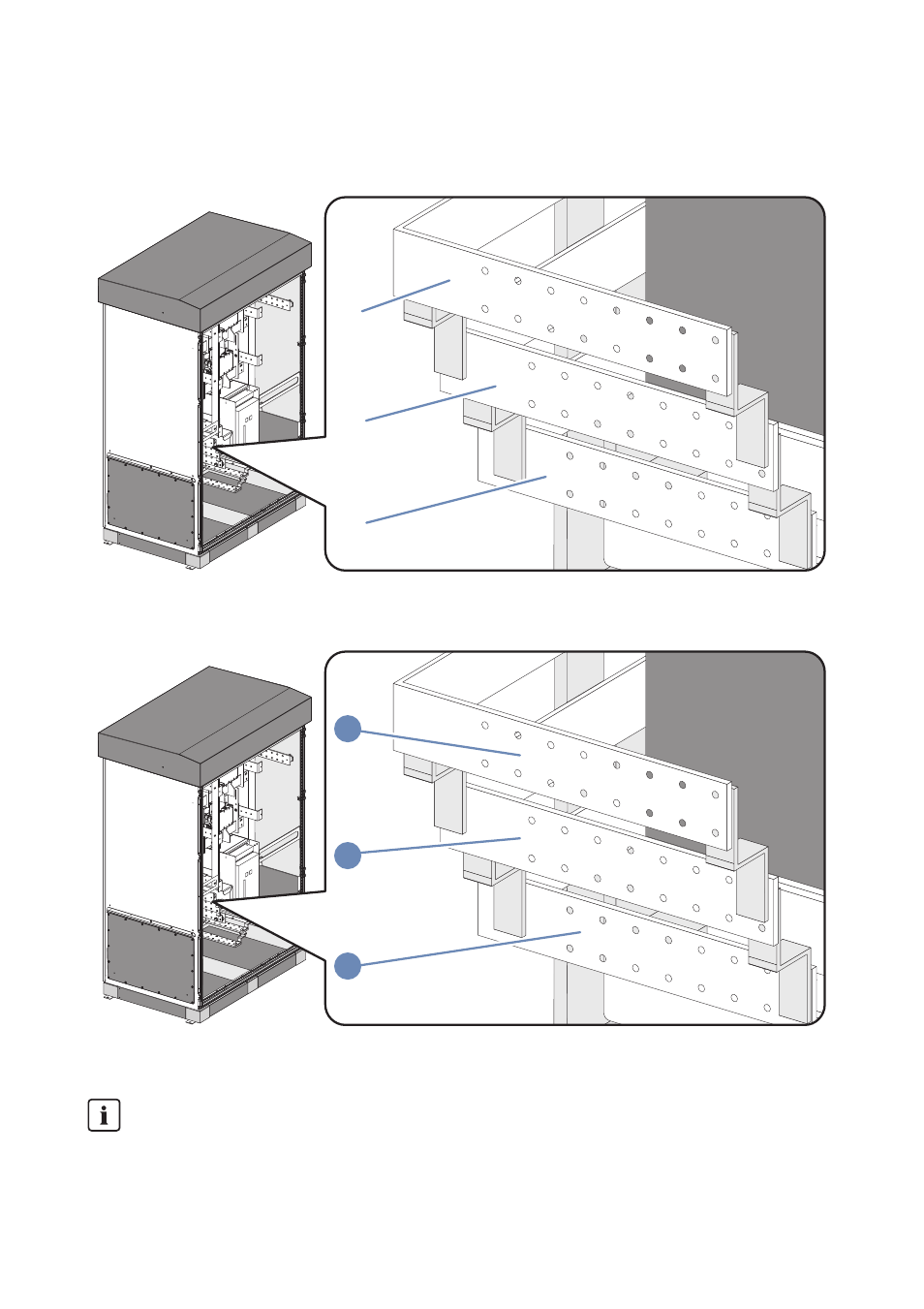

Figure 37: Aperçu du raccordement AC à l'onduleur ‒ phases
Figure 38: Aperçu de l'ordre de raccordement de l'interrupteur AC à l'onduleur
Organisation des éléments de raccordement AC
Pour vous assurer que vous pouvez accéder à tous les écrous et toutes les vis avec une clé
dynamométrique, organisez l'ensemble des bornes à vis, vis, écrous, rondelles et rondelles de
serrage comme représenté dans les figures ci-dessous.
A
B
C
3
2
1
