Montage et raccordement électrique SMA Solar Technology AG
8 RA100TNR-IFR083510 Instructions d’installation
4 Montage et raccordement électrique
Le capteur de rayonnement et de température RA100T peut être raccordé au Boy Control Plus ou au
Sunny Central. Respectez la longueur de câble pré-confectionnée de 5 m. Le câble ne doit pas être
raccourci. Si la longueur du câble devait être insuffisante, il est possible de le rallonger à l'aide d'un
répartiteur par exemple. Le capteur de température doit alors être raccordé conformément à la
technique à 2 ou 4 conducteurs.
4.1 Recommandation de câble
Les longueurs et la qualité de câble ont des répercussions sur la qualité du signal. Respectez les
consignes suivantes relatives au câblage pour obtenir une bonne qualité du signal.
En extérieur
Pour l'extérieur, utilisez un câble avec les propriétés essentielles suivantes :
• Section : au moins 6 x 0,25 mm², au moins 6 x AWG 24
• Résistance aux rayons UV
Nous recommandons les types de câbles suivants :
• Lappkabel certifié UL : UNITRONIC Li9Y11Y 8 x 0,25 mm²,
numéro de commande : 7038 868

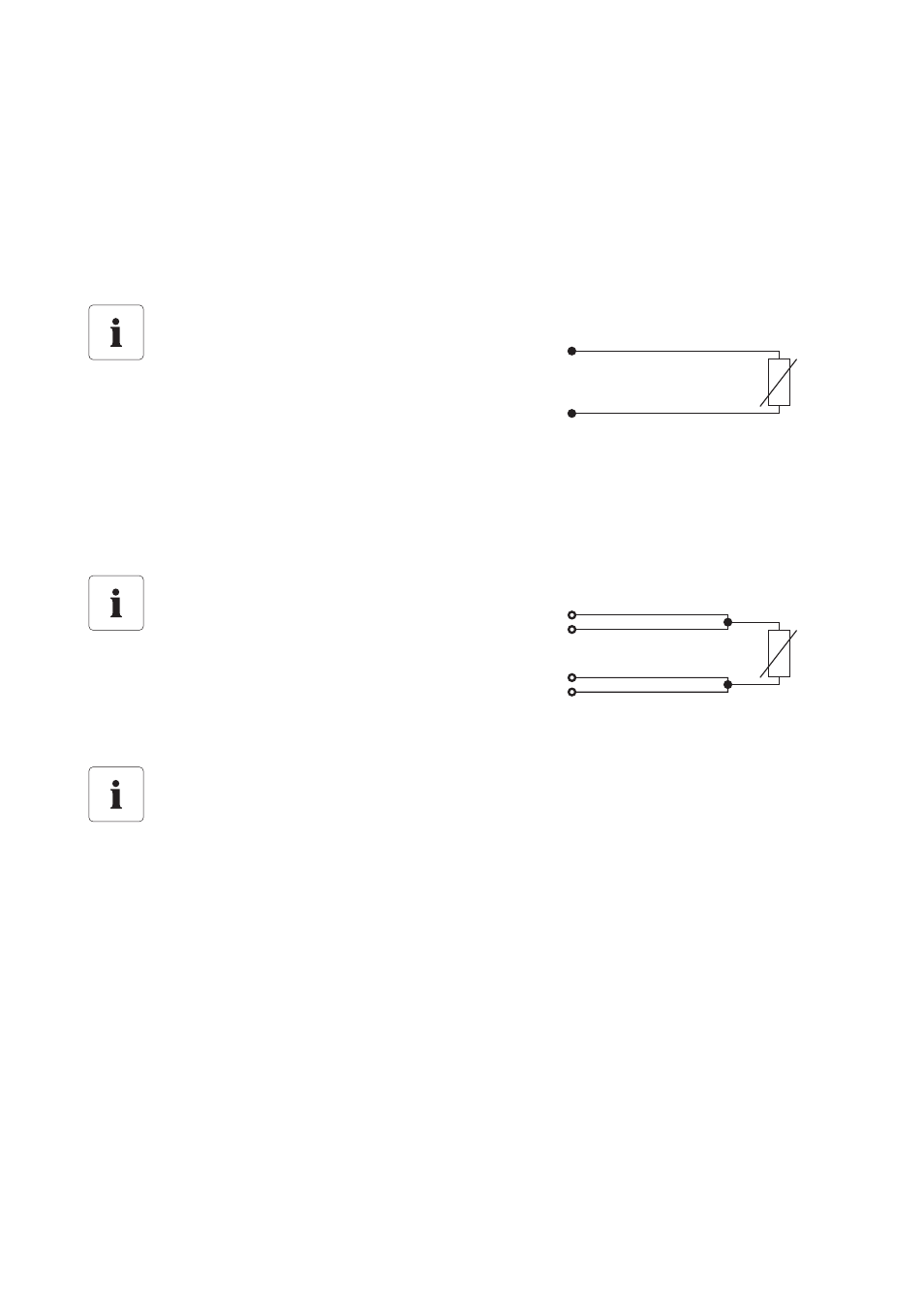

Technique à 2 conducteurs
Lors du raccordement du capteur de
température selon la technique à 2 conducteurs,
la résistance du circuit s'effectue avec la mesure.
Selon la longueur du câble, cela peut entraîner
des imprécisions de mesure.
C'est pourquoi la technique à 2 conducteurs ne doit être utilisée que pour les câblages
courts (max. 3 m) ou lorsqu'une précision de mesure moindre est acceptable. Pour
augmenter la précision de mesure, il est recommandé d'utiliser la technique à
4 conducteurs pour le raccordement.
Technique à 4 conducteurs
Pour compenser les erreurs de mesure dues à la
résistance du circuit, le capteur de température
doit être raccordé selon la technique à
4 conducteur. Avec ce type de raccordement, la
conduction du courant et la mesure de la tension s'effectue via des paires de conducteurs
séparées. La longueur du câble ne doit pas dépasser 30 m.
Protection des interfaces de raccordement contre les intempéries
Dans le cas d'un rallongement du câble du capteur, protégez l'interface de raccordement
des intempéries (par ex. à l'aide d'un répartiteur ou d'une boîte de connexion).
