Préparation du câble pour la borne de blindage

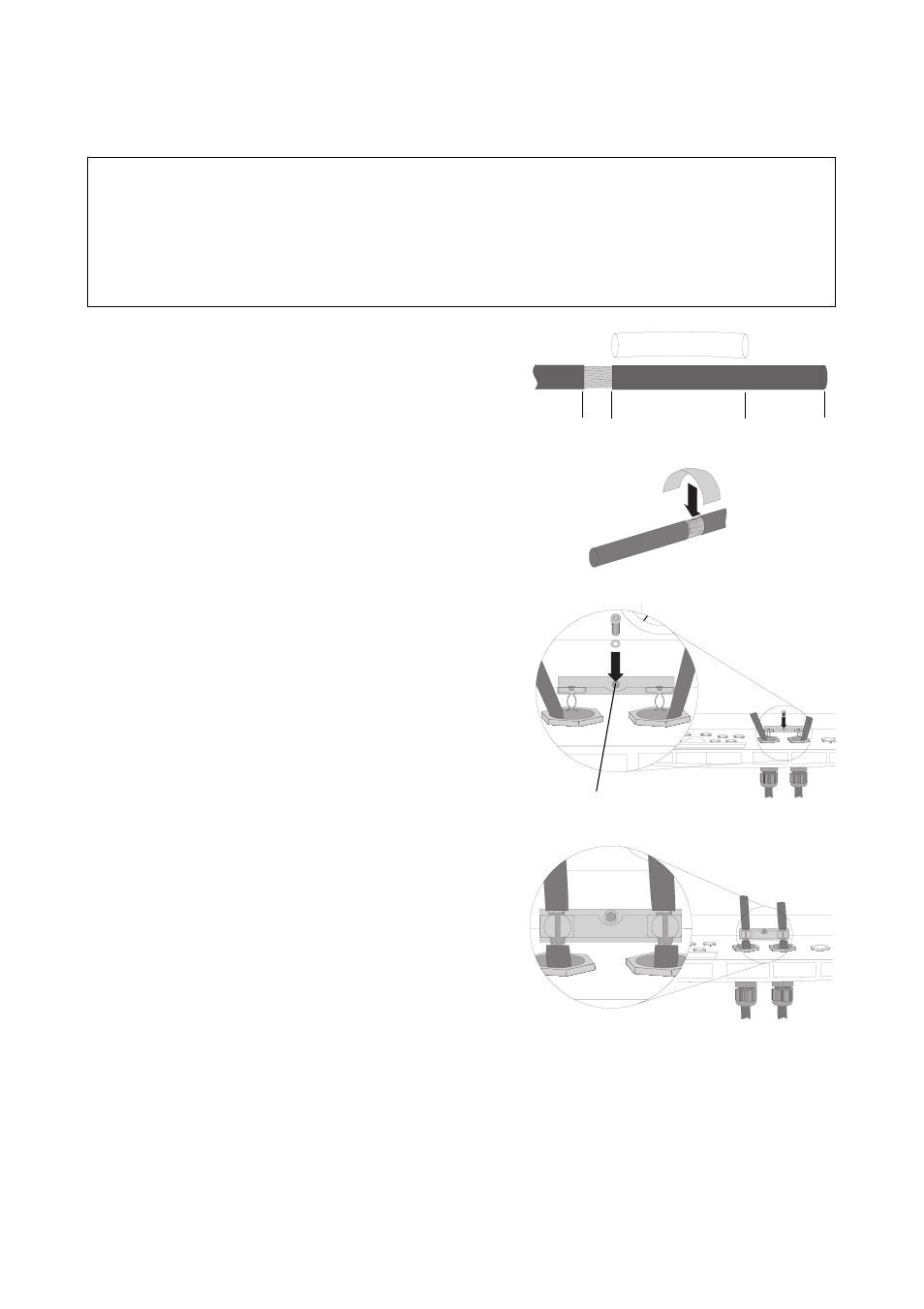

5. Mesurez 4 cm plus une longueur de gaine en
silicone-à partir de l'extrémité du câble et retirez
env.-1,5 cm de la gaine du câble jusqu'au
blindage.
6. Collez la feuille adhésive conductrice autour de
la-partie dénudée du câble.
Le câble est préparé pour la borne de blindage.
Montage de la borne de blindage
7. Faites passer le câble dans l'onduleur par le
presse-étoupe.
8. Vissez la borne de blindage à l'aider de la vis et
de-la rondelle de contact sur le dispositif à vis (F)
pour la borne de blindage sur l'onduleur.
9. Enfoncez la partie dénudée du câble dans la
borne de blindage.
La borne de blindage est montée.
Pose du câble dans l'onduleur
10. Serrez l'écrou d'accouplement du presse-
étoupe-pour fixer le câble.
PRUDENCE !
Des restes de métal ou de câble dans le boîtier peuvent entraîner la détérioration
de l'onduleur.
• Réalisez les étapes suivantes en dehors de l'onduleur pour éviter que des restes
de-métal du blindage ou du câble ne tombent dans l'onduleur ouvert.
1,5 cm 4 cm
F
