6  Raccordement électrique

SMA Solar Technology AG

24

MC-BOX-12-3-20-BE-fr-10

Instructions d’emploi

6.9 Raccordement des câbles de commande

6.9.1 Affectation des bornes à ressort

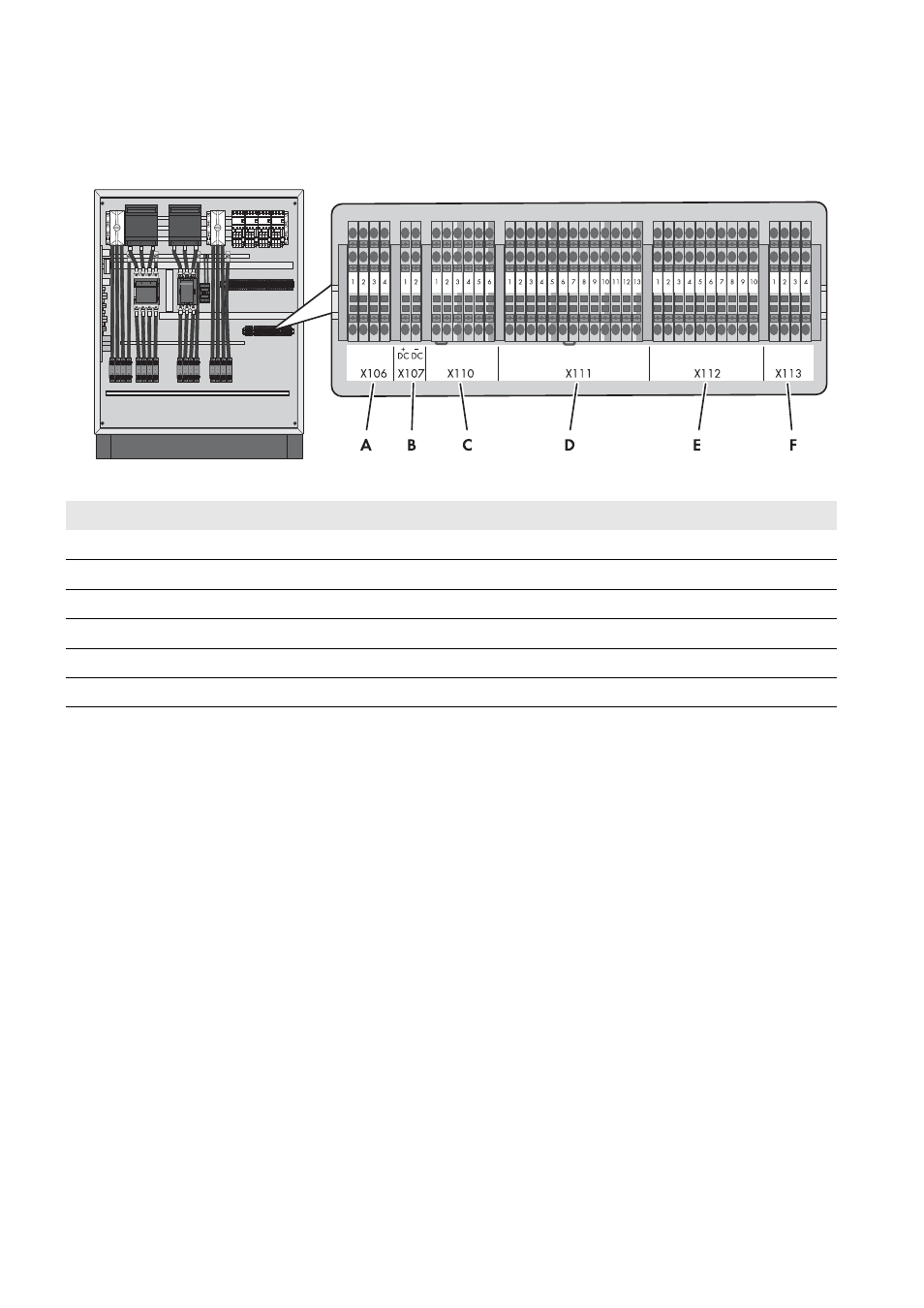

Figure 12 : Aperçu des bornes à ressort pour le raccordement des câbles de commande

6.9.2 Raccordement des câbles de commande des onduleurs Sunny Island

Les Sunny Island du Main Cluster doivent être reliés à la Multicluster Box au moyen de certains câbles de commande.

Ces câbles de commande transmettent des signaux de mesure et de commande entre les Sunny Island du Main Cluster

et la Multicluster Box.

Exigences en matière de câbles :

☐ Matériau des conducteurs : cuivre
☐ Section du conducteur : 1,5 mm² à 2,5 mm²

Procédure :

1. Faites passer les câbles de commande dans la Multicluster Box (voir chapitre 9.3.1, page 31).
2. Raccordez les câbles aux bornes à ressort X106, X112 et X113 (voir chapitre 9.4.2, page 35) :

X106 : tension de commande du Main Cluster
X112 : câble de commande du Sunny Island 1 du Main Cluster
X113 : câble de commande du Sunny Island 2 du Main Cluster

6.9.3 Raccordement du BatFuse

Exigences en matière de câbles :

☐ Matériau des conducteurs : cuivre
☐ Section du conducteur : 1,5 mm² à 2,5 mm²

Position

Désignation

Explication

A

X106

Tension de commande du Main Cluster Sunny Island

B

X107

Alimentation DC pour le raccordement au BatFuse

C

X110

Raccordement des câbles de commande de la Grid Connect Box ou de la NA Box

D

X111

Raccordement des câbles de commande de la Grid Connect Box ou de la NA Box

E

X112

Raccordement des câbles de commande vers le Sunny Island 1 du Main Cluster

F

X113

Raccordement des câbles de commande vers le Sunny Island 2 du Main Cluster
