4 Raccordement électrique
Instructions d’installation
MFR-NR-IA-fr-21
23

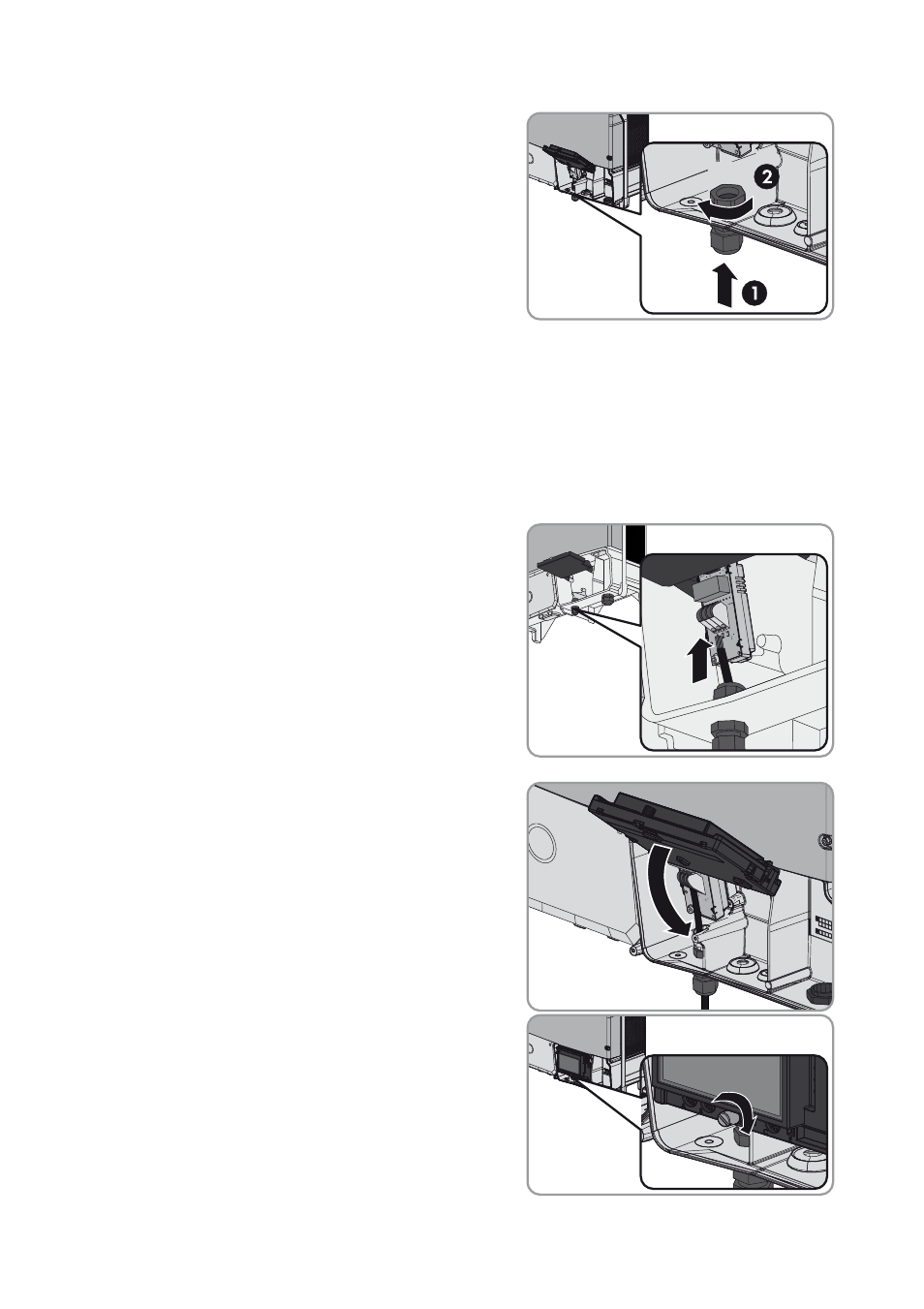

• Insérez le presse-étoupe dans l’ouverture de
boîtier par l’extérieur, puis fixez-le fermement
de l’intérieur à l’aide du contre-écrou.
4. Desserrez légèrement l’écrou-raccord du presse-étoupe et ôtez le bouchon d’étanchéité.
5. Si le diamètre du câble de raccordement est supérieur à 8 mm, retirez l’insert d’étanchéité
intérieur dans le presse-étoupe.
6. Faites passer le câble dans l’onduleur par le presse-étoupe.
7. Ôtez la gaine du câble sur une longueur maximale de 15 mm.
8. Dénudez les conducteurs isolés sur une longueur maximale de 8 mm.
9. En fonction de l’usage que vous voulez faire du
relais multifonction (mode de fonctionnement),
raccordez le câble à la plaque à bornes
conformément au plan de raccordement.
10. Serrez l’écrou-raccord du presse-étoupe.
11. Rabattez l’écran.
12. Pour le Sunny Tripower ou le Sunny Boy /
Windy Boy : serrez la vis du module écran.
13. Remettez l’onduleur en service (voir instructions de
l’onduleur).
