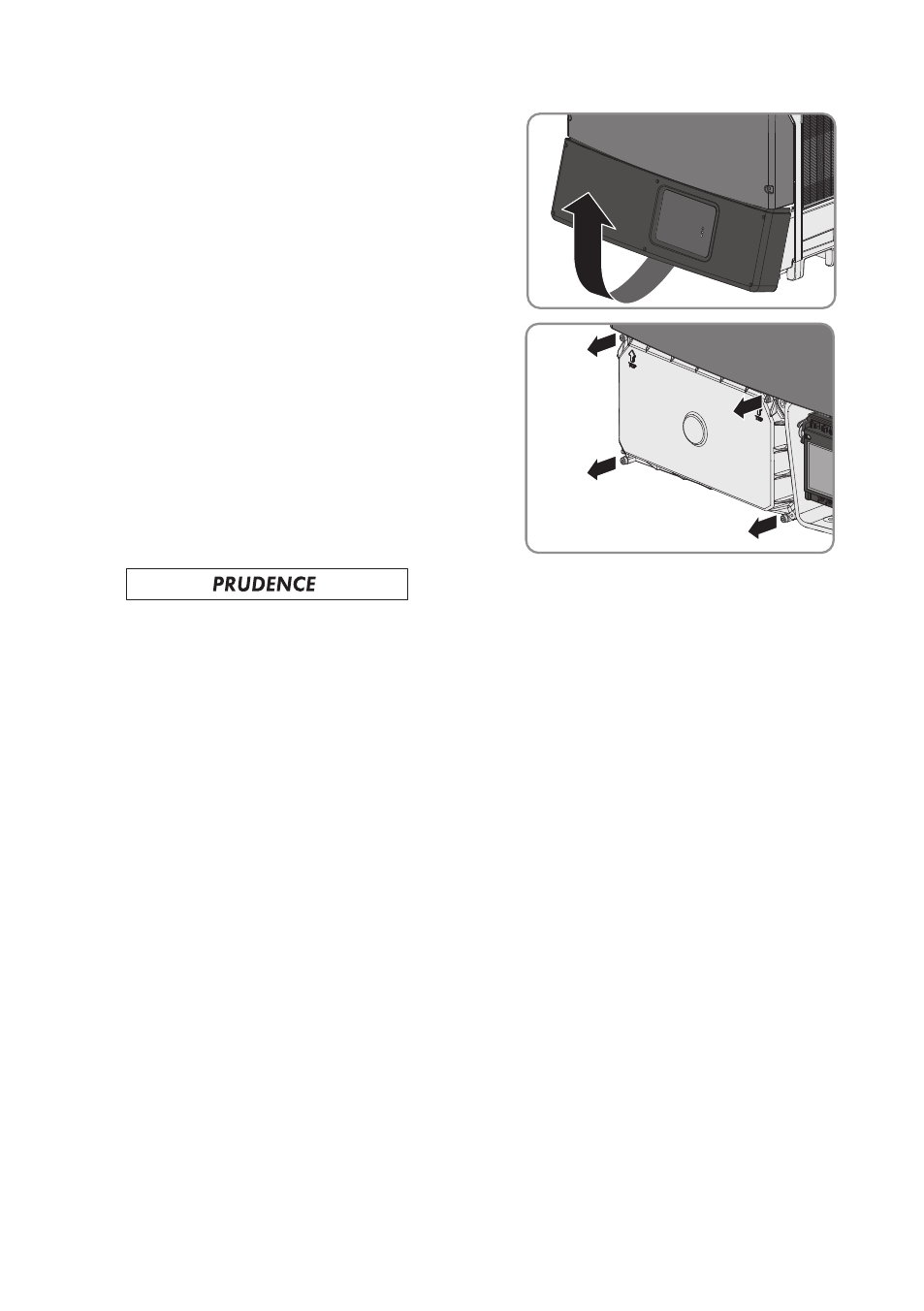

2. Si le couvercle inférieur du boîtier est monté,
desserrez toutes les vis de ce couvercle avec une
clé pour vis à six pans creux (surplat de 3),
soulevez le couvercle du boîtier par le bas et
retirez-le.
3. Desserrez les vis du capot de protection DC à
l’aide d’une clé pour vis à six pans creux (surplat
de 3) et retirez le capot.
4.
Endommagement de l’onduleur par pénétration de poussière et d’humidité
La pénétration de poussière ou d’humidité peut endommager ou détruire des composants
électroniques dans l’onduleur. Les ouvertures du boîtier sont adaptées pour des tuyaux à
câbles de 25,4 mm (1 in).
• Utilisez uniquement une ouverture pour un string.
• N’agrandissez pas les ouvertures de boîtier.
5. Retirez la bande adhésive des deux ouvertures.
6. Pour chaque string, insérez un manchon dans l’ouverture et fixez-le fermement de l’intérieur à
l’aide du contre-écrou.
7. Pour chaque string, fixez un tuyau à câbles à l’ouverture.
8. Insérez les câbles DC à l’intérieur de l’onduleur par le tuyau à câbles.
9. Dénudez les câbles DC sur 18 mm (0,71 in).
10. Pour le raccordement du string à l’entrée A, raccordez les câbles DC à la plaque à bornes
pour le raccordement DC :
• Raccordez le câble DC positif à la borne rouge A+ et serrez à l’aide d’un tournevis
(couple de serrage : 5,8 Nm (51 in-lb)).
• Raccordez le câble DC négatif à la borne noire A- et serrez à l’aide d’un tournevis
(couple de serrage : 5,8 Nm (51 in-lb)).
11. Pour le raccordement du string à l’entrée B, raccordez les câbles DC à la plaque à bornes
pour le raccordement DC :
• Raccordez le câble DC positif à la borne rouge B+ et serrez à l’aide d’un tournevis
(couple de serrage : 5,8 Nm (51 in-lb)).
