• Mesurez les tensions entre le pôle positif et négatif.

Si vous détectez la présence des résultats suivants en même temps, l’installation
photovoltaïque présente un défaut à la terre :

☑ Toutes les tensions mesurées sont stables.
☑ La somme des deux tensions par rapport au potentiel de terre correspond à peu

près à la tension entre le pôle positif et le pôle négatif.

• En cas de défaut à la terre, localisez le défaut à la terre avec le rapport entre les deux

tensions mesurées et éliminez le défaut à la terre.

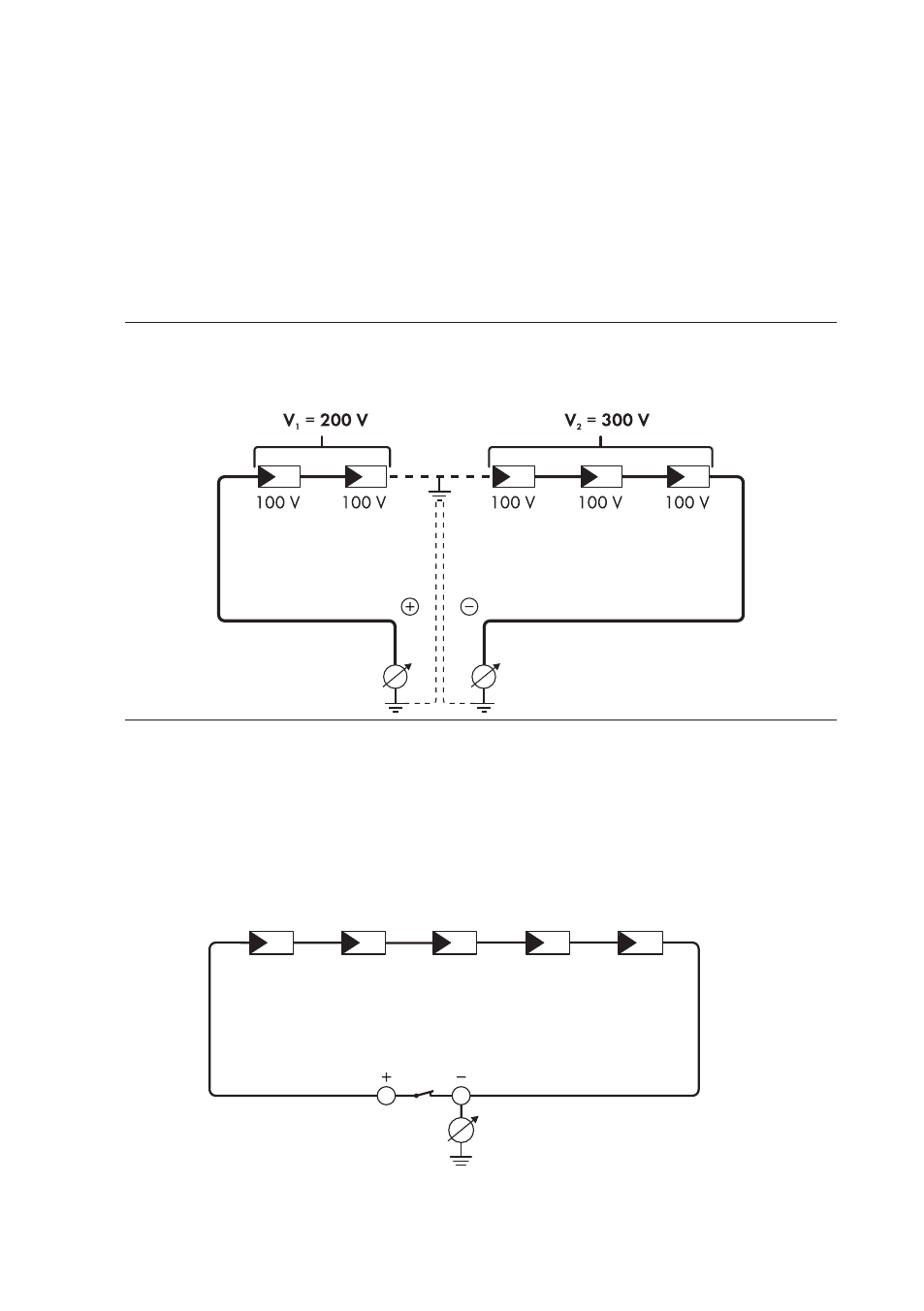

Exemple : lieu du défaut à la terre

Cet exemple montre un défaut à la terre entre le deuxième et le troisième panneau
photovoltaïque.

3. S’il n’est pas possible de mesurer le défaut à la terre de manière univoque et que le message

reste affiché, effectuez une mesure de la résistance d’isolement.

4. Raccordez à nouveau les strings sans défaut à la terre à l’onduleur et remettez l’onduleur en

service (voir chapitre 8, page 34).

Contrôle par mesure de la résistance d’isolement

Si la mesure de la tension ne donne pas d’indications suffisantes sur le défaut à la terre, la mesure
de la résistance d’isolement peut fournir des résultats plus précis.

Figure 1 : Représentation schématique de la mesure

6 Contrôle de la présence d’un défaut à la terre au niveau de l’installation
photovoltaïque

SMA Solar Technology AG

Manuel de service pour les installateurs

SB15-25-SG-fr-10

30
