20

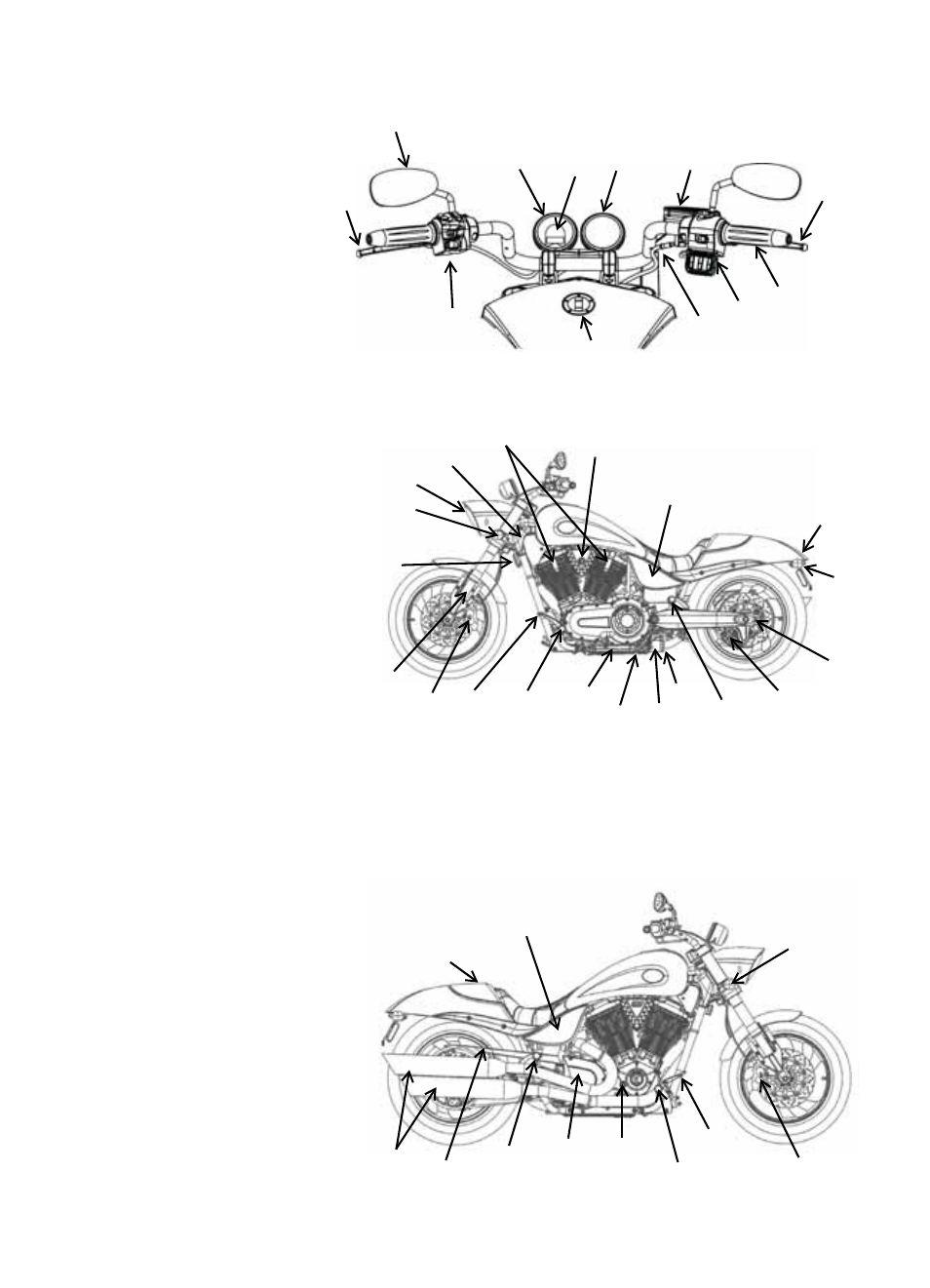

Identification des composants
Zone
du guidon
1. Levier d’embrayage
2. Rétroviseur
3. Indicateur de vitesse
4. Panneau de témoins
lumineux
5. Tachymètre (le cas échéant)
6. Réservoir de liquide de
freins avant
7. Levier de frein avant
8. Poignée de commande
d’accélérateur
9. Commutateurs
10. Câbles d’accélérateur
11. Bouchon de réservoir
à carburant
Vue du
côté gauche
1. Clignotant avant
2. Phare
3. Filtre à air
4. Bougies
5. Commutateur d’allumage
6. Batterie (sous le couvercle
latéral)
7. Feu arrière
8. Clignotant arrière
9. Régleur d’essieu arrière
(chaque côté)
10. Étrier de frein arrière
11. Repose-pied du passager
12. Absorbeur de vapeurs de
carburant (modèles californiens)
13. Filtre à huile
14. Bouchon de vidange d’huile
(sous le moteur)
15. Béquille latérale
16. Repose-pied du conducteur
17. Levier de changement de vitesse
18. Étrier de frein avant
19. Fourche avant
20. Klaxon
Vue du côté droit
1. Siège/auvent du passager
2. Réservoir de liquide de freins
arrière (sous le couvercle)
3. Connecteur de diagnostic
4. Fusibles
5. Accès à l’amortisseur arrière
6. Clignotant avant
7. Étrier de frein avant
8. Pédale de frein arrière
9. Repose-pied du conducteur
10. Bouchon de remplissage d’huile
moteur/jauge
11. Pignon d’entraînement
(sous le couvercle)
12. Repose-pied du passager
13. Courroie d’entraînement (sous
le couvercle de protection)
14. Silencieux d’échappement
3 5
1
9
11
4
10
9
7
8
2
6
(L’aspect des modèles est différent,
mais les emplacements sont les mêmes
que ceux qui sont illustrés.)
6
3
1
19
2
4
5
7
13
8
9
10
11
12
14
16
15
20
17 18
13
1
6
8
7
12
10
9
2, 3, 4, 5
11
14
