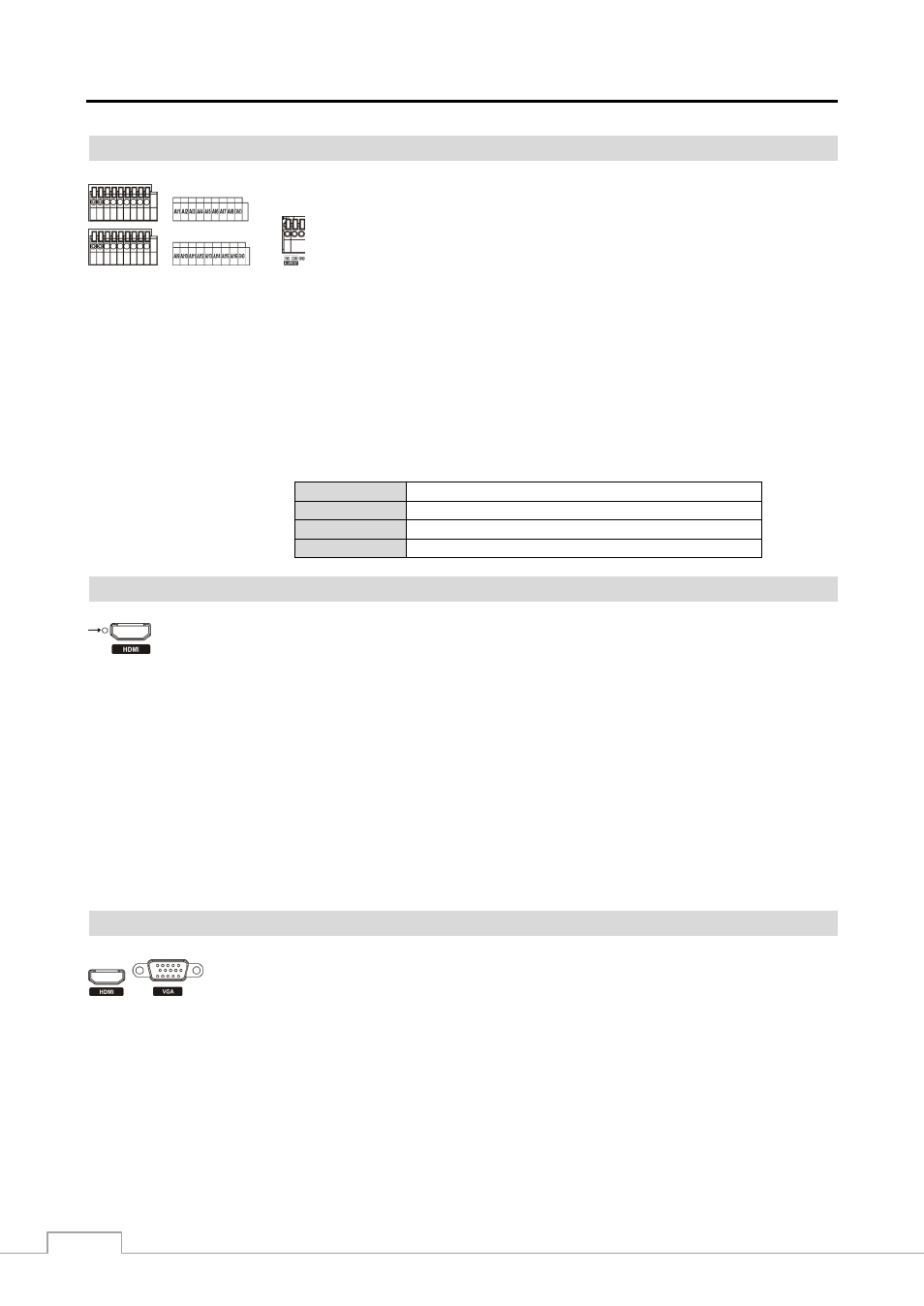

Mode d’emploi
4
Entrée et Sortie alarme
AI 1 à 16 (Alarm In – Entrée alarme) : Vous pouvez utiliser des dispositifs externes pour signaler au DVR de réagir
à des événements. Les commutateurs mécaniques ou électriques peuvent être câblés aux connecteurs AI (Entrée alarme)
et GND (Ground - Terre). La tension de seuil des commutateurs électriques pour NC (normalement fermé) est supérieure
à 2,4 V et pour NO (normalement ouvert) est inférieure à 0,3 V, et doit être stable au moins 0,5 secondes pour être détectée.
La plage de tensions de l'entrée d'alarme va de 0 V à 5 V. Voir Chapitre 3 – Configuration pour configurer l’entrée alarme.
GND (Ground – Terre) : Connectez le côté terre de l’Entrée ou Sortie alarme au connecteur GND.
REMARQUE : tous les connecteurs marqués GND sont mis en commun.
NO (normalement ouvert) : permet de connecter un périphérique au connecteur COM et NO (normalement ouvert).
NO est une sortie relais qui absorbe 1 A à 30 VCC. Voir Chapitre 3 ─ Configuration pour configurer la sortie d’alarme.
Brochage du connecteur : AI (1 à 16) Entrées alarme 1 à 16
GND Terre du châssis
COM Commun du relais
NO Sortie d’alarme de relais (Normalement ouverte)
Commutateur de réinitialisation
Le DVR possède un commutateur de Réinitialisation situé à gauche du connecteur HDMI sur le
panneau arrière. Ce commutateur sert très rarement, uniquement lorsque vous souhaitez réinitialiser
tous les réglages pour revenir aux réglages d’origine définis en usine.
AVERTISSEMENT : lorsque vous utilisez le commutateur de Réinitialisation, vous perdez tous les
réglages effectués.
Pour réinitialiser l’appareil, vous aurez besoin d’un trombone désenroulé :
1. Arrêtez le DVR.
2. Remettez-le en marche.
3. Lors de l’initialisation du DVR, les voyants du panneau frontal clignotent. Lorsque les voyants du panneau frontal
clignotent, insérez la pointe d’un trombone dans le trou sans légende situé à gauche du connecteur HDMI.
4. Maintenez le commutateur de réinitialisation enfoncé jusqu’à ce que l’alarme interne du DVR sonne deux fois.
5. Relâchez le commutateur de réinitialisation. Le DVR dispose désormais de tous les réglages d’origine, à la sortie
d’usine.
Sortie vidéo
Un connecteur HDMI (High-Definition Multimedia Interface - Interface multimédia haute
définition) est fourni afin que vous puissiez utiliser un écran HDMI comme écran principal.
Un connecteur VGA est fourni afin de vous permettre d’utiliser un écran d’ordinateur standard
Multi-Sync comme écran principal. Utilisez le câble fourni avec votre écran pour le connecter
au DVR.
REMARQUE : connectez l’écran avant de démarrer le DVR afin que la vidéo soit affichée à l’écran avec la
résolution que vous avez définie lors de la configuration du système. Si vous souhaitez utiliser
à la fois les connecteurs d’écran HDMI et VGA, un des écrans doit être relié avant de démarrer
le DVR et l’autre après l’avoir démarré.
REMARQUE : pour réaliser une connexion sur la Barrette de connexion
d’alarme, maintenez enfoncé le bouton et insérez le câble dans l’orifice
sous le bouton. Après avoir relâché le bouton, tirez doucement sur le
câble afin de vous assurer qu’il est connecté. Pour déconnecter un
câble, maintenez enfoncé le bouton et tirez sur le câble.
