6

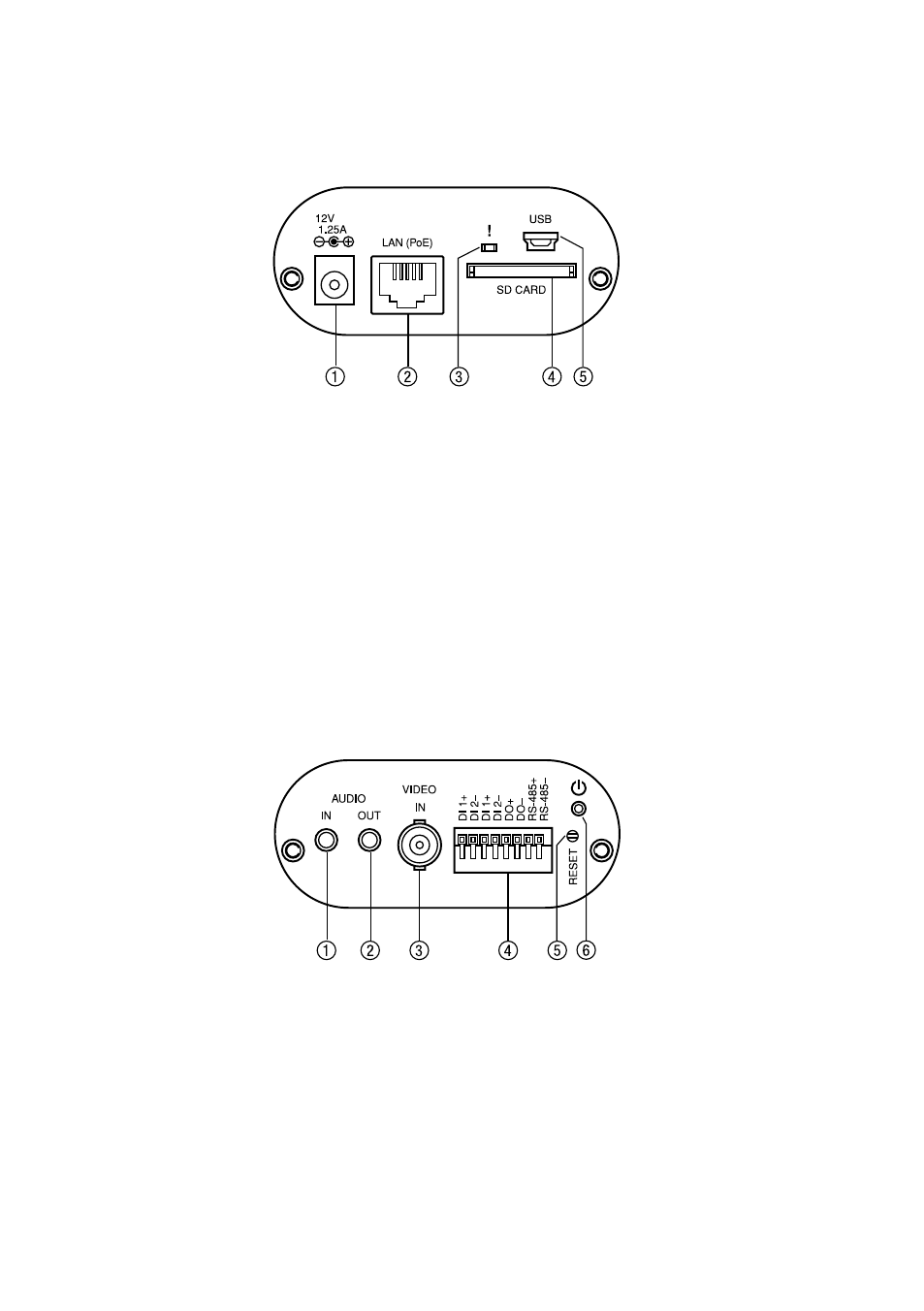

3.2 Face arrière

1. Connecteur: Une entrée de V se connectant à une alimentation extérieure.
2. Connecteur ETHERNET (10/100)
Il s’agit d’un connecteur RJ-45 standard pour les réseaux Ethernet 0/00 Mbps. Fonction PoE (Power over

Ethernet): alimente le dispositif en courant via le même câble que celui utilisé pour la connexion réseau.

3. Voyant SD: Le témoin lumineux vert signale que l’appareil est allumé et que la carte SD ne peut être retirée.
4. Fente de la carte SD/SDHC: Utilisée pour la mise à jour du logiciel système et l’archivage/l’accès à des images
critiques.
5. Port USB: L’utilisateur peut se servir d’un câble USB pour relier le serveur vidéo au port USB sur le PC.

1. AUDIO IN (ENTRÉE AUDIO): Le connecteur est utilisé pour relier la sortie audio d’un autre équipement au
serveur vidéo.
2. AUDIO OUT (SORTIE AUDIO): Relaie le signal audio du serveur vidéo vers des haut-parleurs ou une chaîne stéréo.
3. Connecteur de l’entrée vidéo: Le connecteur BNC est utilisé pour un branchement à la sortie vidéo de la
caméra.
4. ALARM I/O (E/S alarme): Connecteur à 8 broches incluant les entrées et sorties numériques ainsi que les
fiches RS-485 nécessaires pour la connexion à des dispositifs externes.
5. Touche de remise à zéro: Récupération des valeurs usine par défaut.
6. Indicateur de courant (POWER): Indique l’état d’alimentation de l’appareil.

3. Description de la face avant et de la face arrière

3.1 Face avant
