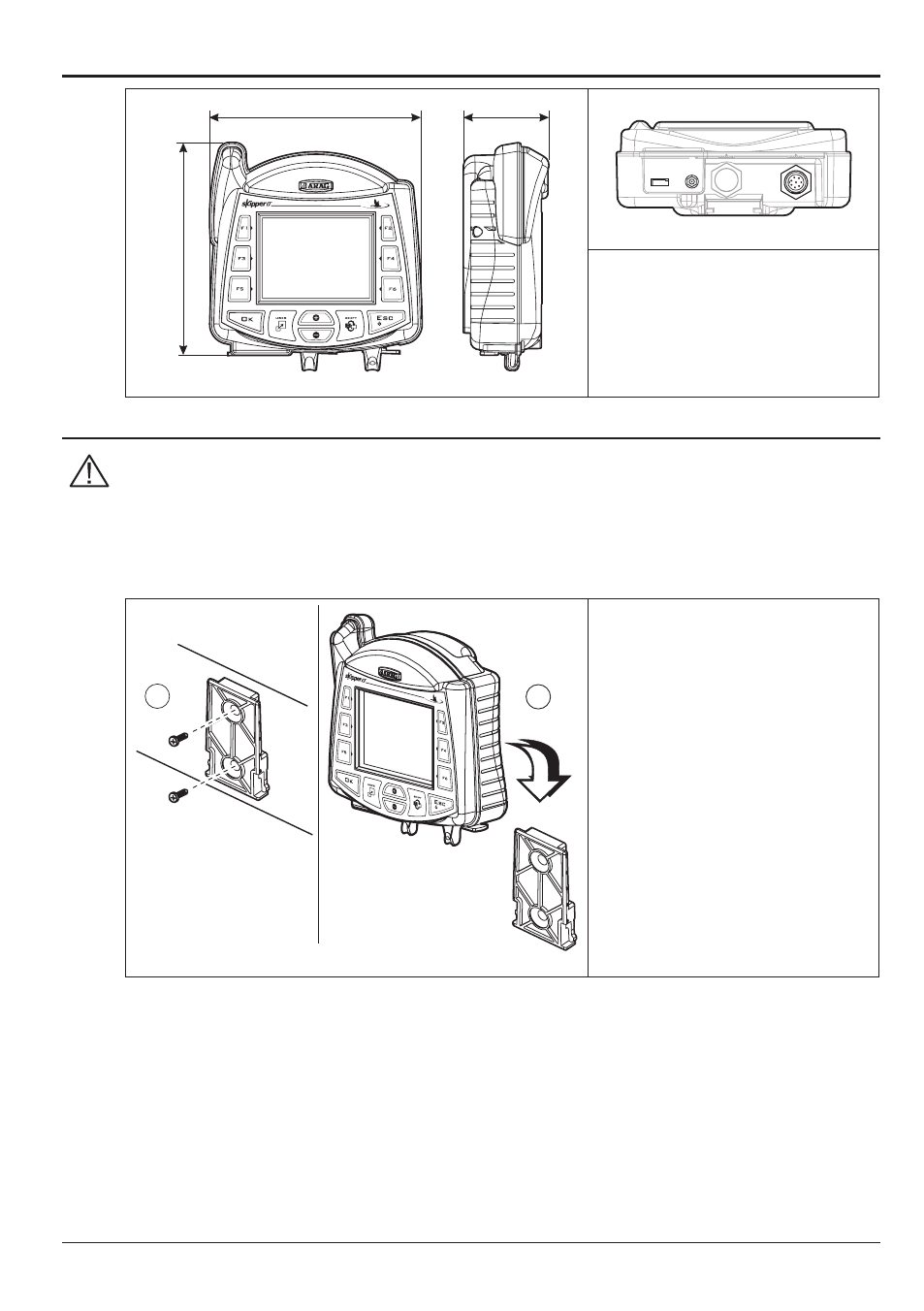

4.4 Dimensions d’encombrement
65.3 161.6
162.0
Fig. 3
3 1
2 2
Légende :
1 Port USB HOST (pilote de clé, etc...)
2 Antenne GPS
3 Alimentation
4.5 Mise en place du navigateur SKIPPER LT
Avant mise en place du navigateur satellitaire, lisez avec attention toutes les infor-
mations reprises au par. 4.3 - Précautions générales pour le bon positionnement de
SKIPPER LT et ses cablâges.
SKIPPER LT doit être installé dans une position centrale vis à vis de la cabine, afin que la visibilité
de conduite ne soit pas entravée et qu’on puisse aisément contrôler les données affichées au
cours du traitement.
1 2
Fig. 4
1) Montez le support de fixation dans
la cabine, à l’aide des vis fournies à cet
effet, à une position où le navigateur à
distance soit aisément visible et acces-
sible de vos mains, bien qu’à l’écart des
organes en mouvement.
2) Montez le support de fixation dans
la cabine, à l’aide des vis fournies à cet
effet, à une position où le navigateur à
distance soit aisément visible et acces-
sible de vos mains, bien qu’à l’écart des
organes en mouvement.
