Amped Wireless REA20 - High Power 700mW Dual Band AC Wi-Fi Range Extender - Manuel

1
3
5
10
Repérez un emplacement optimal entre votre routeur sans fil et la
zone où le signal sans fil ne passe pas
Résumé de l’Installation
Si l’option de sécurité est activée sur votre
réseau(x) à domicile sans fil, vous devrez taper
le code de sécurité ici. Si vous sélectionnez un
réseau double bande pour répéter, vous devrez
rentrer les deux clefs de sécurité ici.
Si la sécurité de(s) réseau(x) sans fil de votre
domicile n'est pas activée, laissez le champ de
sécurité vide.
Cliquez sur Next pour continuer.
7 Paramètres de Sécurité du Réseau à Domicile (si nécessaire)
4
Navigateurs recommandés : Google Chrome, Safari ou Internet Explorer (8.0 et au-delà). N’utilisez pas Firefox.
http://setup.ampedwireless.com
Ouvrez la fenêtre de votre Navigateur Internet
Si l’adresse de l’URL ne marche pas, essayez : http://192.168.1.240
Tapez l’adresse du site d’installation dans votre navigateur :
Connectez votre PC ou tablette au Prolongateur de Portée
8 Configurez les Paramètres pour votre Réseau Etendu
L’identifiant de votre Réseaux Étendus est :
Amped_REA20_2.4 ou Amped_REA20_5.0
Si vous choisissez de « Clone » les paramètres
des votre réseau à domicile, l'assistant va copier
le SSID et le code de sécurité de votre réseau
domicile.
Le SSID du Réseau Étendu va avoir un « _RE » à
la fin de son nom. Par exemple:
Home_Network_RE
Vous pouvez aussi manuellement entrer un
nouvel identifiant de réseau et un nouveau code
de sécurité. Le nouveau code de sécurité doit
comporter au moins 8 caractères.
Cliquez sur Next pour appliquer vos paramètres.
NE PARTEZ PAS OU RAFRAÎCHISSEZ PAS CETTE PAGE
Permettez au compte à rebours de finir et l'assistant vous
redirigera automatiquement vers l'étape suivante.
Amped_REA20_2.4 Amped_REA20_5.0
Connectez au réseau Wi-Fi du Prolongateur de Portée : Amped_REA20_2.4 ou Amped_REA20_5.0
(Regardez au verso de la feuille pour des instructions propre au système d'exploitation.)
Connectez au réseau Wi-Fi du Prolongateur de Portée : Amped_REA20_2.4 Amped_REA20_5.0
(Regardez au verso de la feuille pour des instructions propre au système d'exploitation.)
Reliez l’adaptateur d’alimentation au port du Prolongateur de Portée et à une prise de courant disponible. PWR
Amped_REA20_2.4
Amped_REA20_5.0
Attention aux Utilisateurs de Windows :
Une fenêtre peut apparaître et vous demander : « Do you want to set up
your network? » Dans l’affirmative, sélectionnez « Connect to the network
without setting it up » ou « No, just connect ».
- ou -
v071513
9
Connectez-vous au nouveau Réseau Étendu
Pendant le compte à rebours, le Prolongateur
de Portée va redémarrer et se déconnecter du
réseau Wi-Fi. À ce point, vous devrez recon-
necter votre PC ou tablette au nouveau Réseau
Étendu. Vous pouvez vous connecter soit réseau
étendu de 2.4GHz ou de 5.0GHz. Suivez les
instructions affichées sur l'ecran pour vous
connecter.
Dès que vous êtes connecté, cliquez sur la case
à cocher pour confirmer. Le bouton Next va
apparaître et vous permettra de finir la procé-
dure de configuration.
Si vous rencontrez des problèmes avec la configura-
tion, l'assistant vous proposera de rechercher un
réseau à étendre.
Si vous ne rencontrez pas de problèmes, vous verrez
le Résumé de la Configuration en dessous.
Bienvenue sur le Tableau de Bord
Le Tableau de Bord va vous montrer l'état actuel
du Prolongateur de Portée.
Cliquez sur Scan pour rechercher des réseaux
sans fil à étendre.
Félicitations, le Prolongateur de Portée a été
configuré avec succès. Vos paramètres ont bien
été enregistrés.
Si vous n’avez pas encore positionné votre Prolon-
gateur de Portée à un emplacement idéal, vous
pouvez le faire maintenant. Tous les paramètres du
Prolongateur de Portée sont enregistrés et vous
pouvez l’éteindre pour le déplacer.
Vous pouvez également brancher tous les outils
de réseau nécessitants un branchement grâce
aux prises situées au dos du Prolongateur de
Portée.
Si vous rencontrez des problèmes pendant la
configuration, veuilez contacter Amped Wireless Elite
Support:
Téléphone: +1-909-217-3168
Courriel: [email protected]
Site Web: www.ampedwireless.com/support
— À LIRE EN PREMIER —

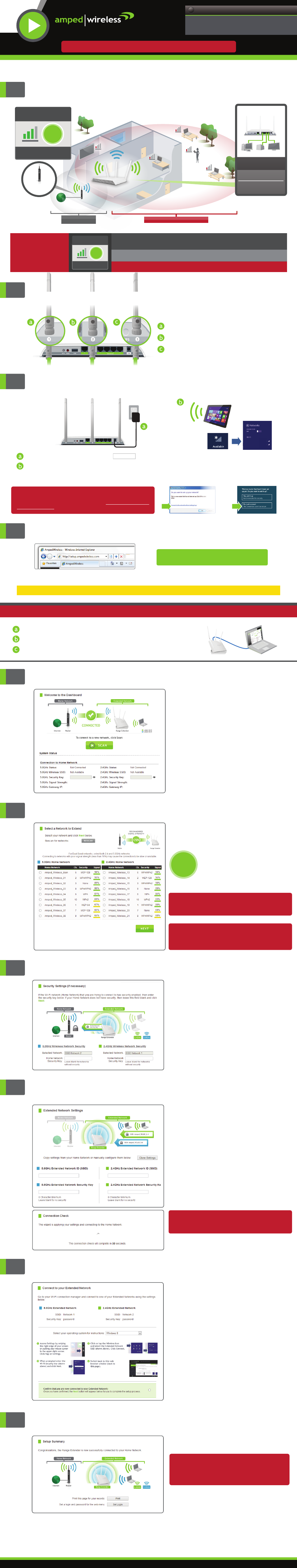

GUIDE D’INSTALLATION
Vous avez besoin d’aide? Appelez-nous!
Téléphone: +1-909-217-3168
E-mail: [email protected]
Site web: www.ampedwireless.com/support
?
Internet
Routeur à connexions
unibandes ou double
bandes sans fil
Réseau domestique /
au bureau
Zone où le réseau sans fil ne passe pas
Network Bridge
Pont réseau
Connect up to
5 Gigabit wired device
Peut être connecté à
5 appareils câblé Gigabit
Recherchez un réseau domestique à étendre 6
Soulignez et sélectionnez le/les réseau(x) sans fil
que vous souhaitez répéter. Si vous avez un router
double bande, sélectionnez à la fois les noms des
réseaux 2.4GHz et 5.0GHz.
Si vous êtes connecté à un réseau 2.4GHz et 5.0GHz,
LES DEUX réseaux doivent avoir une puissance de
signal supérieure à 70%.
Cliquez sur Next pour continuer.
Si vous ne voyez pas le réseaux sans fil que vous
cherchez, il est peut-être hors de portée. Déplacez le
Prolongateur de Portée pour qu’il soit plus près du
routeur, et effectuez une nouvelle recherche.
Signal recommandé
Sélectionnez le réseau sans fil dont le
signal est plus fort que 70% pour la
connexion la plus sûre.
Se connecter à un signal faible peut entraîner des
vitesses plus lentes ou une connectivité par
intermittence.
>70%
Prolongateur de Portée Double Bande Wi-Fi
AC à Forte Puissance 700mW
REA20
SI VOUS AVEZ DES DIFFICULTÉS À ACCÉDER AU MENU…
a) Déconnectez votre PC de tous les réseaux sans fil.
b) Attachez un câble Ethernet entre votre PC et le Prolongateur de Portée.
c) Lancez votre navigateur Internet et aller à la page http://setup.ampedwireless.com
VOUS N’AVEZ PAS BESOIN D’UN ACCÈS INTERNET POUR ACCÉDER LE MENU WEB. LE MENU EST ACCESSIBLE VIA LE PROLONGATEUR DE PORTÉE.
2
Reliez les antennes à leurs raccordements spécifiques sur
le Prolongateur de Portée
Reliez les trois antennes incluses à leurs
chiffres correspondants :
Antenne 1 (5.0GHz seulement) au port d’antenne 1
Antenne 2 (2.4 et5.0GHz) au port d’antenne 2
Antenne 3 (2.4GHz seulement) au port d’antenne 3
1 2 3
>70%
2.4GHz et 5.0GHz
(si disponible)
INTENSITÉ DU
SIGNAL RECOMMANDÉ
IMPORTANT:
PLACEZ LE PROLONGATEUR DE PORTÉE À UN EMPLACEMENT OÙ IL
POURRA RECEVOIR UN SIGNAL FORT DE VOTRE ROUTEUR SANS FIL
Cette étape peut être effectuée avant ou après l’installation.
Le Prolongateur de Portée enregistrera vos paramètres.
Si vous êtes connecté à un routeur double bande, les deux connexions de
2.4GHz et 5.0GHz devraient être supérieurs à 70%.
>70%
INTENSITÉ RECOMMANDÉE
DU SIGNAL
2.4GHz et 5.0GHz
(si disponible)
