Spécifications
Vitesse maximum de rotor 55tr/min, 220tr/min
Couple sur arbre 2.2Nm
Rapport de régulation 100:1
Tension/fréquence 100-120/220-240V 50/60Hz
Consommation électrique 100VA
Plage de température de fonctionnement 5C de 40C
Plage de température de stockage -40C de 70C
Niveau Sonore < 70dB(A) a 1m
Poids 8.0kg
Normes IEC 335-1, EN60529 (IP55)
Directives Concernant les Machines 98/37/EC EN60204-1
Directives Concernant les Tensions Faibles 73/23/EEC EN61010-1
Directives Concernant les EMC 89/336/EEC EN50081-1/EN50082-1
Les performances de chaque entraînement telles que les varations de la vitesse par rapport aux fluctuations de tension de
l'alimentation et la stabilité de celui-ci de son démarrage à froid à sa température normale d'utilisation sont disponibles sur
simple demande.
Tête de pompe 501RL
La tête de pompe 501RL est équipée de deux galets à ressort dont la fonction est de compenser automatiquement les légères
fluctuations d’épaisseur des tuyaux flexibles ou d’augmentation du diamètre sous la pression, augmentant ainsi leur durée de
vie.
Le modèle 501RL est fabriqué de manière à pouvoir être utilisé avec des tuyaux flexibles dont l'épaisseur de paroi se situe entre
1,6mm et 2,0mm, et dont le diamètre interne peut aller jusqu'à 8,0mm. Elle est équipée d'un capot verrouillable qui offre une
sécurité supplémentaire et qui doit être verrouillé pendant le fonctionnement de la pompe.
La tête de pompe fonctionne dans le sens des aiguilles d'une montre (pour une durée de vie maximale des tubes) ou dans le
sens contraire des aiguilles d'une montre (en cas d'utilisation pour des pressions plus élevées).
Débits
Les débits de la 504S ont été obtenus en utilisant des tuyaux flexibles en Silicone montés sur une pompe tournant dans le sens
horaire, pompant de l'eau à une température de 20C, à des pressions d'aspiration et de refoulement nulles. Pour des
applications critiques, déterminez les débits en fonction des conditions de fonctionnement.
Installation de la 501RL

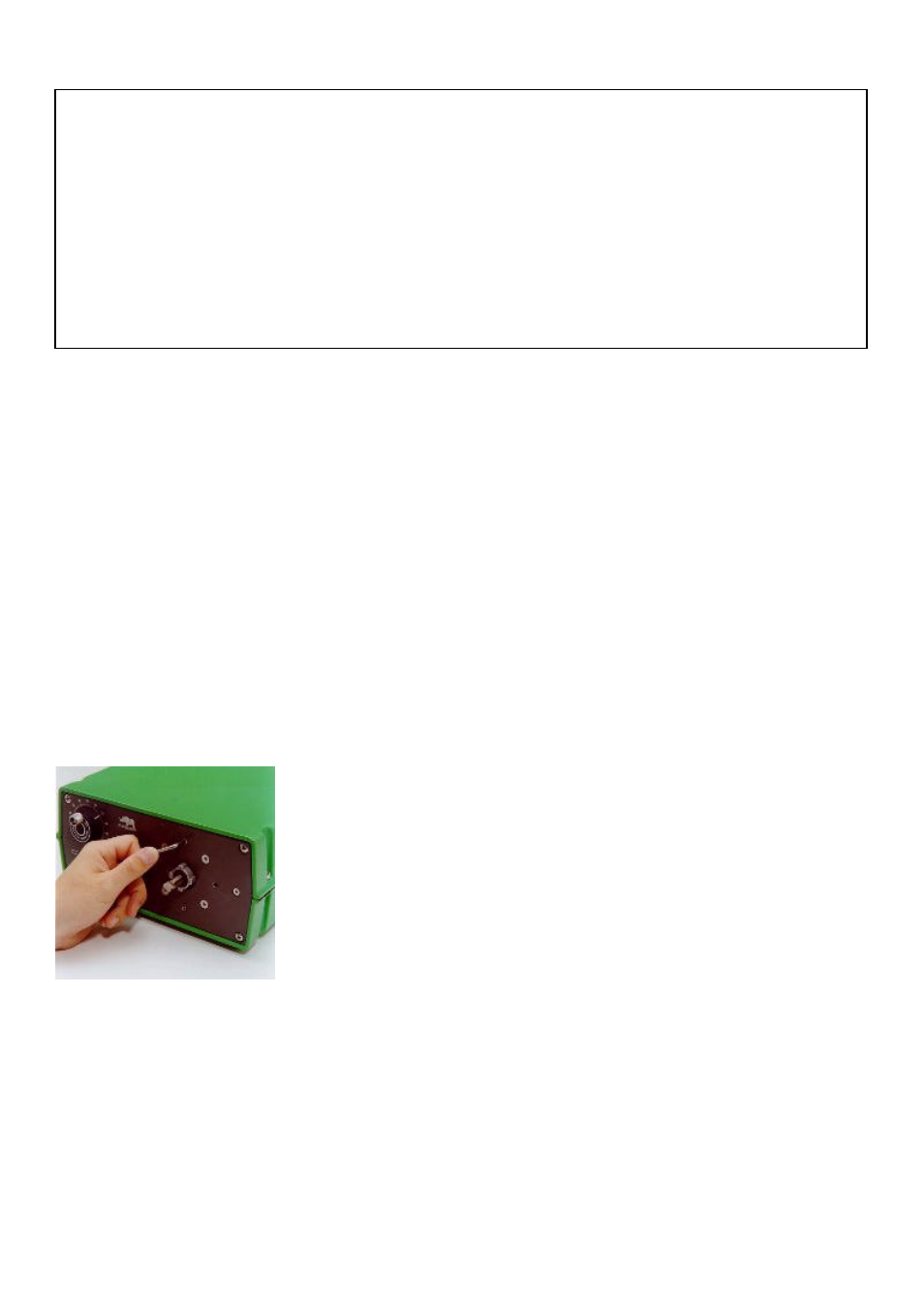

Démonter les vis sans tête six pans creux de la face avant de l'entraînement, pour permettre le montage de la tête de pompe.
Montez la tête de pompe sur l'arbre d'entraînement et le bossage de centrage, en choisissant l'une des trois orientations
possibles. Fixez la tête de pompe en serrant la vis de centrage. Vérifiez que l'arbre d'entraînement n’est pas gras avant d’y
centrer le rotor à l'aide de la douille fendue. Tourner le rotor jusqu'à ce que les guides latéraux de tube (rouleaux blancs) ne
dépassent plus à l'extérieur du stator. Vissez la vis de rotor à un couple de 3Nm pour empêcher que la douille ne glisse pendant
le fonctionnement de la pompe.
Pour repositionner la tête de pompe, faites apparaître la vis de fixation du rotor en débloquant la manette. Faites tourner la vis
dans le sens contraire des aiguilles d'une montre pour libérer la douille et retirez le rotor de l'arbre. Desserrez complètement la
vis de fixation de la tête sur le corps de pompe. Faites-la pivoter vers sa nouvelle position et revissez la vis de fixation dans le
taraudage correspondant. Cette méthode de dépose et de remontage est également valable lors du nettoyage.
