16 XX0220 Clé - métal
17 MR2029T Butée de moyeu d’arbre/rotor MG605 de glissière tubée
18 MR2059T Raccord - Bodine (anneau en polypropylène blanc)
19 FN0488 Vis de serrage de glissière tubée
20 FN0523 Boulon pour vis de serrage M6x20 de glissière monobloc
21 FN0581 Rondelle de positionnement de rotor M6
22 FN0520 Boulon de serrage de rotor M6 x 25
23 TT0006 Clé Allen 5 mm
24 MA0017 Aimant du capot de protection
MRA0268A Ensemble d’interrupteur de porte pour entraînement tubé
MRA0279A Ensemble d’interrupteur de porte monobloc
CN0187 Bouchon obturateur 10.72M
Données techniques

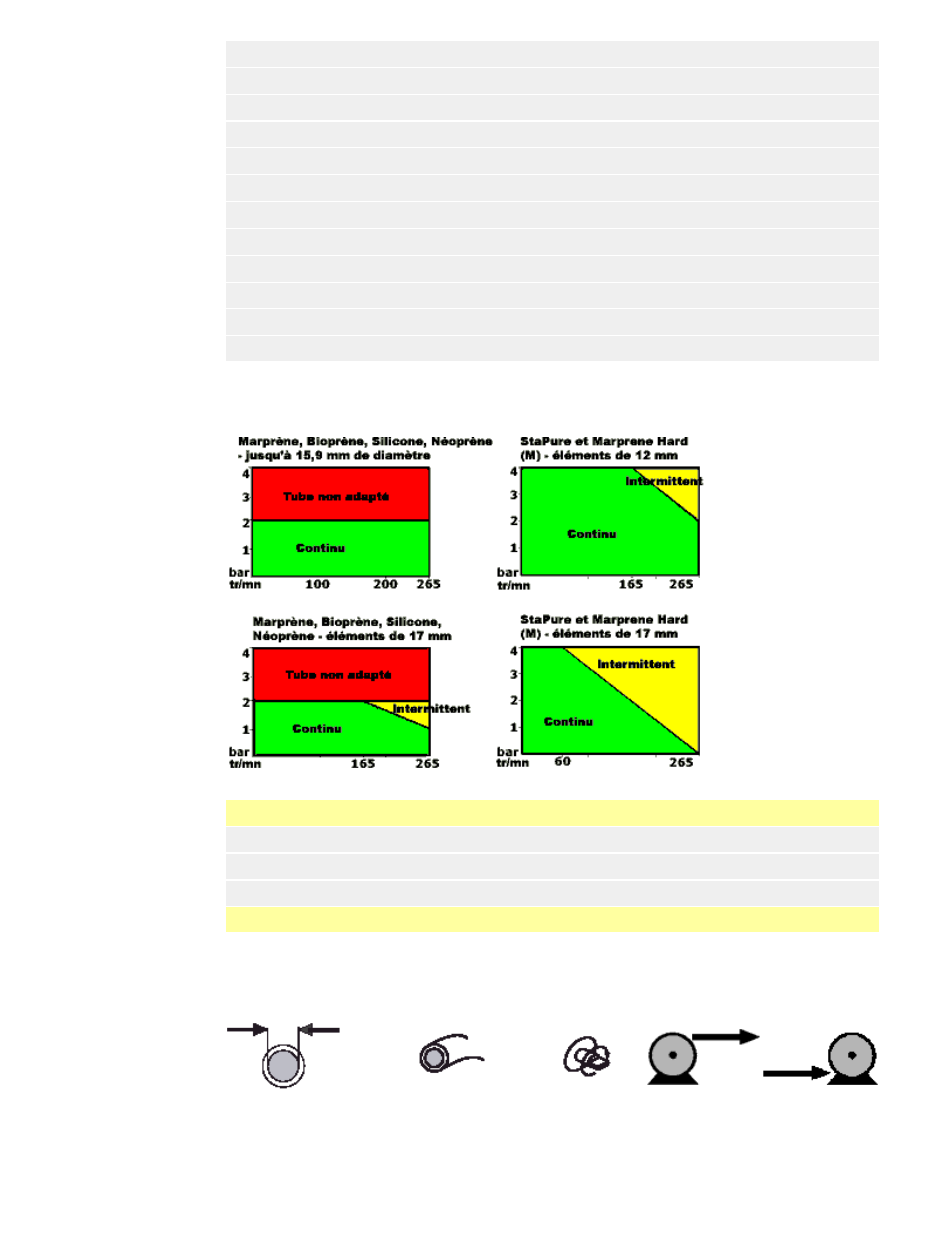

Spécifications de performances du rotor 620R, 620RE et 620RE4 mark II
Lubrifiant de boîte à engrenages
Huile minérale EnergolGR-XP 220 Mobil-gear 630 Shell Omala Oel 220
Energol GR-XP 100 Mobil-gear 629 Shell Omala Oel 100
Bartran HV15 Mobil DTE 11M Shell Tellus Oel T 15
621F/R, 621I/R, 621T/R - 250ml
Débits
Diamètre Intérieur de
tuyau flexible
Numéro de tuyau
flexible
tr/mn Refoulement
(+)
Aspiration
Nota : Les débits indiqués ont été arrondis par souci de simplicité, mais la marge d'erreur
maximum est de 5% - bien inférieure à la tolérance de tubage normale pour les variations
de débit. Ils doivent donc servir de guide. Les débits effectifs dans les applications
concrètes doivent être déterminés de manière empirique.
