Manuel d’utilisation des pompes Watson-Marlow 520U IP31 53
21 Câblage de contrôle automatique

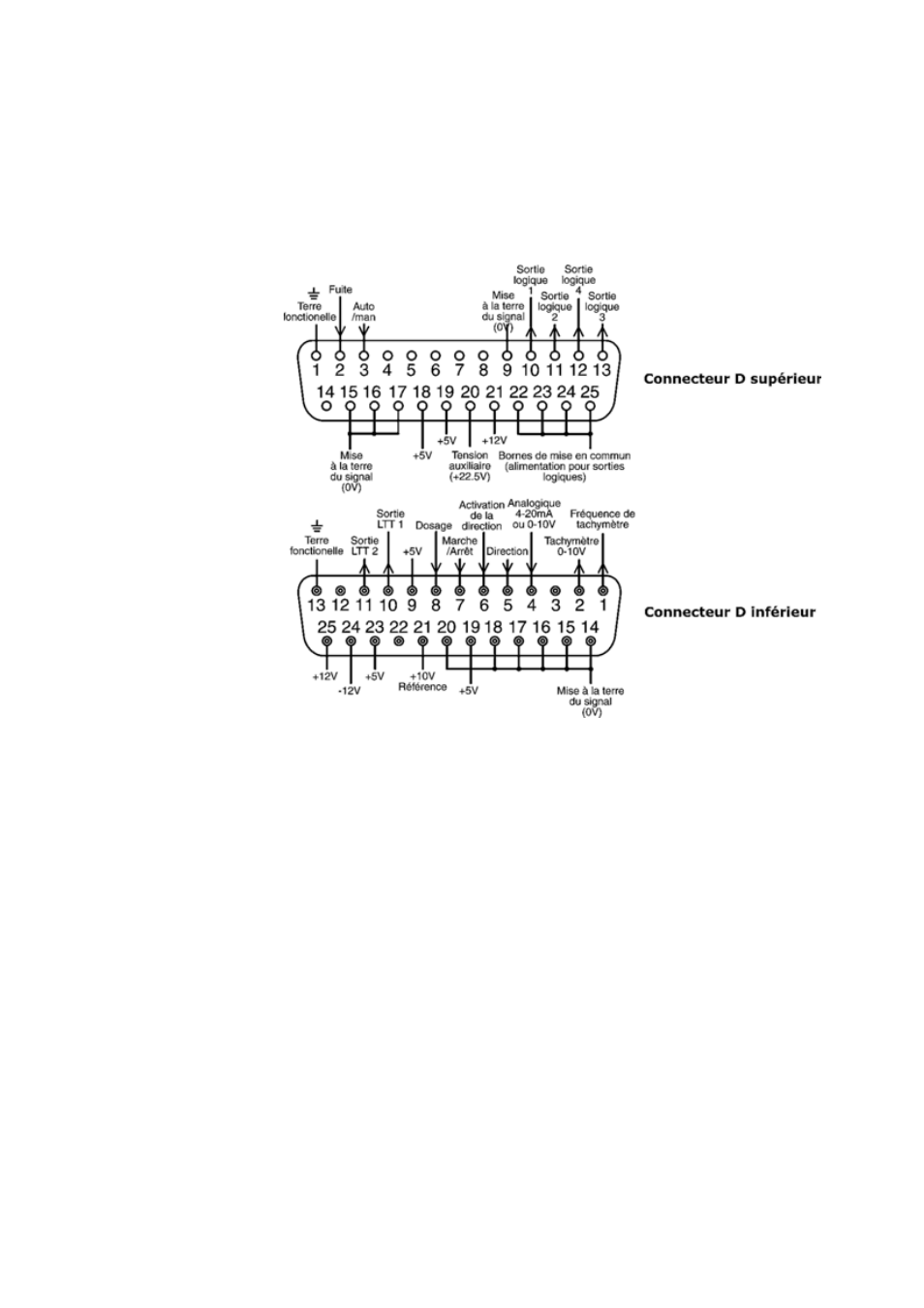

L’interface de la pompe et des autres dispositifs se fait par l’intermédiaire de deux
connecteurs D à l’arrière de la pompe. Le connecteur supérieur est mâle, le con-
necteur inférieur est femelle. Les connecteurs mâles et femelles, blindés pour com-
patibilité à la norme CEM, doivent être soudés à des câbles de contrôle blindés.
Câble de contrôle recommandé : 7 fils, 0,2 mm, 24 AWG, blindé, circulaire jusqu’à
25 âmes. Le blindage des câbles doit être mis à la terre soit par broche de mise à
la terre conventionnelle sur le connecteur D (broche 1 du connecteur D supérieur
(mâle) à 25 voies) (broche 13 du connecteur D inférieur (femelle) à 25 voies), soit
à travers le métal de la prise ou de la douille.
Cette pompe satisfait toutes les exigences de compatibilité CEM pour jusqu’à 25 m
de câble de type spécifié ci-dessus. Au-delà de cette distance il incombe à
l’utilisateur d’assurer la sécurité et le bon fonctionnement de la pompe en mode
Contrôle à distance ou automatique.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre
(terre flottante). Elle peut être connectée à une ligne 0 V isolée ou à des interfaces
0 V mises à la terre. Les sorties TTL (logique transistor transistor) 1 et 2 utilisées ici
sont composées de deux états : nominalement 0 V et 5 V ; mais en pratique <0,4 V
(<16 mA) et 2,4-5 V (<0,4 mA). Ils ne conviennent pas pour les relais de com-
mande. Si un relais doit être contrôlé par signal TTL, la configuration doit être réal-
isée comme décrite dans la section 21.9 Sortie logique 1-4.
